SBR30-S - линейный подшипник скольжения

Новинка

SBR30-S - линейный подшипник скольжения - 1

SBR30-S - линейный подшипник скольжения - 2

SBR30-S - линейный подшипник скольжения - 3

SBR30-S - линейный подшипник скольжения Копировать информацию о товаре в буфер

бесфланцевый линейный подшипник скольжения для круглого рельса 30 мм. Бюджетное решение для станков с ЧПУ, хорошее соотношение цена/качество, просты в монтаже.

(0)

отзывов: 0

Грузоподъемность дин.

153 кгс

Диаметр вала

30 мм

Длина|

Все характеристики

(0)

отзывов: 0

1288 1 288 р. / шт

Как купить?

О товаре Совместимые товары (6) Отзывы (0) Обсуждение (0) О товаре

Каретка (линейный модуль перемещения)

Шариковый модуль качения для рельсовых направляющих TBR/SBR диаметром 30 мм, бесфланцевый, стандартный

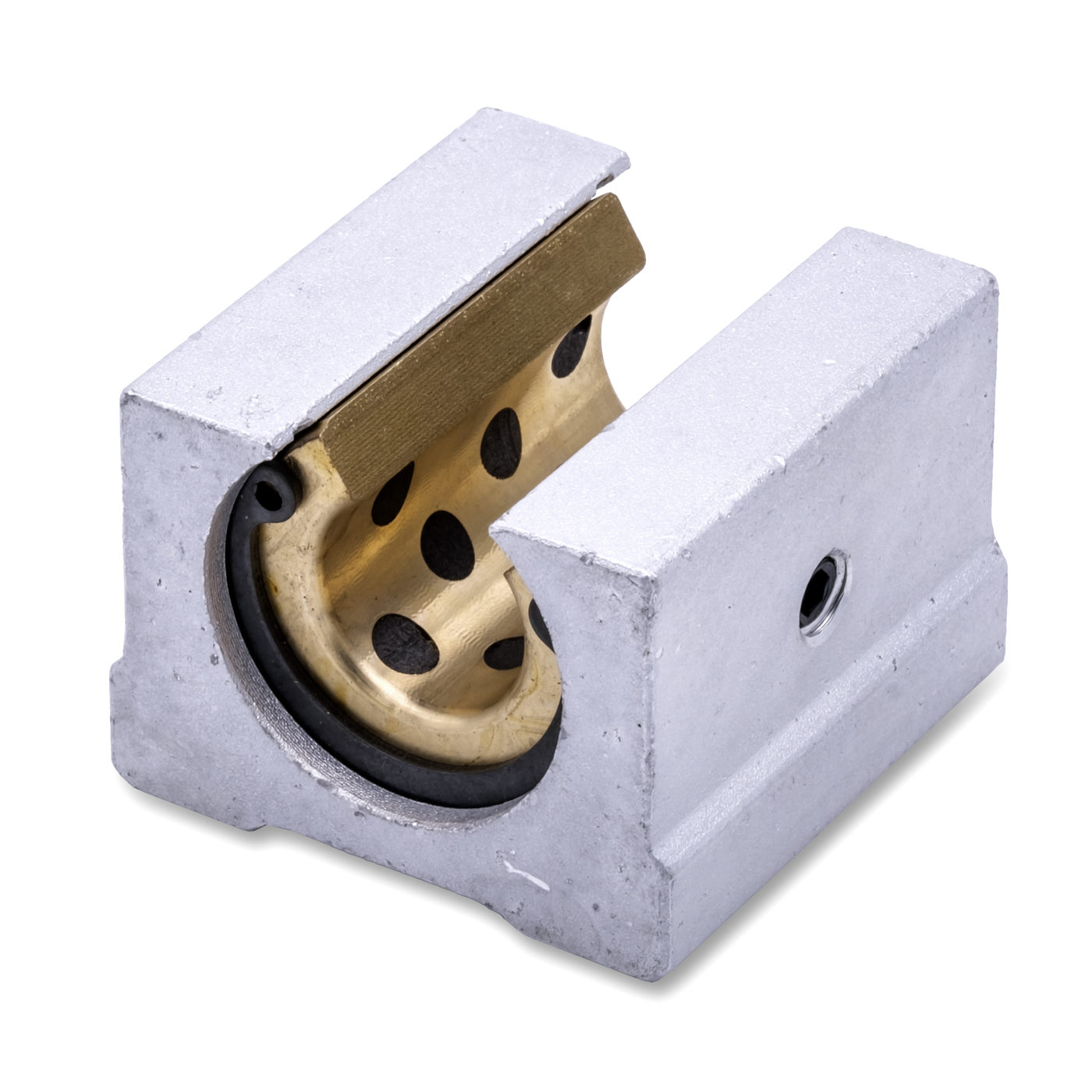

Представляет собой графитно-бронзовую втулку в специальном алюминиевом корпусе. Обладают большей жесткостью и более равномерным износом, чем шариковые, но нормальный износ сильнее из-за трения скольжения.

3D-модель

Руководство на SBR30-S (pdf)

Технические характеристики

свернуть

Параметр	Значение
Форм-фактор	бесфланцевый
Диаметр вала	30 мм
Длина каретки, мм	70
Грузоподъемность дин.	153 кгс
Грузоподъемность стат.	271 кгс

Чертежи

свернуть

Модель	W	h	C	L	E	B	F	S	L1	h1	α
SBR16-S	45	20	30	45	22.5	32	33	M5	9	10	80°
SBR20-S	48	23	35	50	24	35	39	M6	11	10	60°
SBR25-S	60	27	40	65	30	40	47	M6	12	11.5	50°
SBR30-S	70	30	50	70	35	50	56	M6	18	14	50°
