SBR20-S - линейный подшипник скольжения

Новинка

SBR20-S - линейный подшипник скольжения - 1

SBR20-S - линейный подшипник скольжения - 2

SBR20-S - линейный подшипник скольжения - 3

SBR20-S - линейный подшипник скольжения Копировать информацию о товаре в буфер

бесфланцевый линейный подшипник скольжения для круглого рельса 20 мм. Бюджетное решение для станков с ЧПУ, хорошее соотношение цена/качество, просты в монтаже.

(0)

отзывов: 0

Грузоподъемность дин.

88 кгс

Диаметр вала

20 мм

Длина|

Все характеристики

(0)

отзывов: 0

803 803 р. / шт

Как купить?

О товаре Совместимые товары (8) Отзывы (0) Обсуждение (0) О товаре

Каретка (линейный модуль перемещения)

Шариковый модуль качения для рельсовых направляющих TBR/SBR диаметром 20 мм, бесфланцевый, стандартный

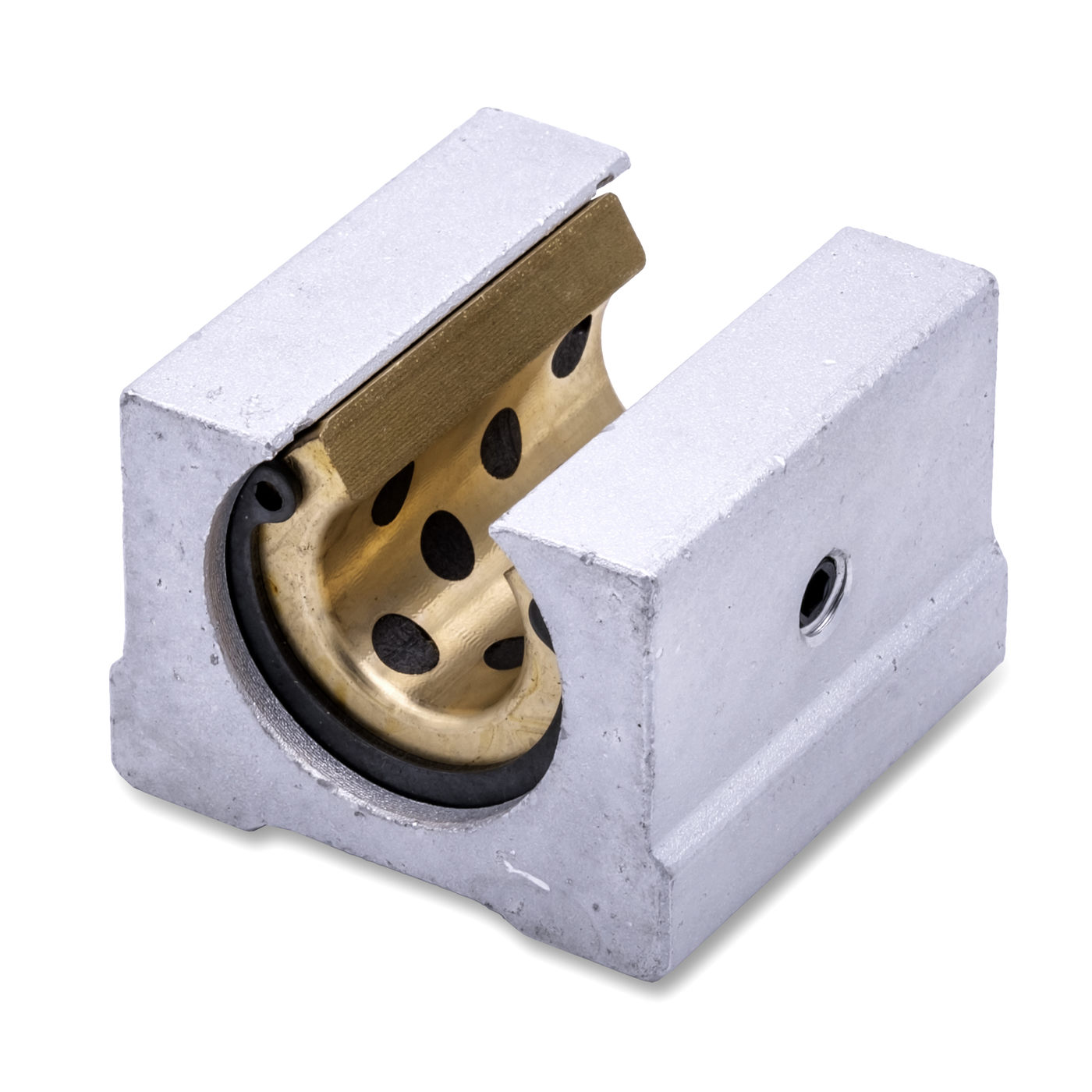

Представляет собой графитно-бронзовую втулку в специальном алюминиевом корпусе. Обладают большей жесткостью и более равномерным износом, чем шариковые, но нормальный износ сильнее из-за трения скольжения.

3D-модель

Руководство на SBR20-S (pdf)

Технические характеристики

свернуть

Параметр	Значение
Форм-фактор	бесфланцевый
Диаметр вала	20 мм
Длина каретки, мм	50
Грузоподъемность дин.	88 кгс
Грузоподъемность стат.	137 кгс

Чертежи

свернуть

Модель	W	h	C	L	E	B	F	S	L1	h1	α
SBR16-S	45	20	30	45	22.5	32	33	M5	9	10	80°
SBR20-S	48	23	35	50	24	35	39	M6	11	10	60°
SBR25-S	60	27	40	65	30	40	47	M6	12	11.5	50°
SBR30-S	70	30	50	70	35	50	56	M6	18	14	50°

Совместимые товары (8)

Рельс SBR20 Копировать информацию о товаре в буфер

3822 р. / м

М6*25 12.9 DIN 912 - винт с внутренним шестигранником

М6*25 12.9 DIN 912 Копировать информацию о товаре в буфер

8 р. / шт

М6*20 12.9 DIN 912 - винт с внутренним шестигранником

М6*20 12.9 DIN 912 Копировать информацию о товаре в буфер

7 р. / шт

Рельс TBR20 Копировать информацию о товаре в буфер

4022 р. / м

М6*16 12.9 DIN 912 - винт с внутренним шестигранником

М6*16 12.9 DIN 912 Копировать информацию о товаре в буфер

5.9 р. / шт

М6х30 12.9 DIN 912 - винт с внутренним шестигранником

М6х30 12.9 DIN 912 Копировать информацию о товаре в буфер

8.5 р. / шт

SBR20FR Копировать информацию о товаре в буфер

221 р. / шт

Рельс SBR20 Копировать информацию о товаре в буфер

2560 р. / м
