5M-15-900 - ремень зубчатый Копировать информацию о товаре в буфер

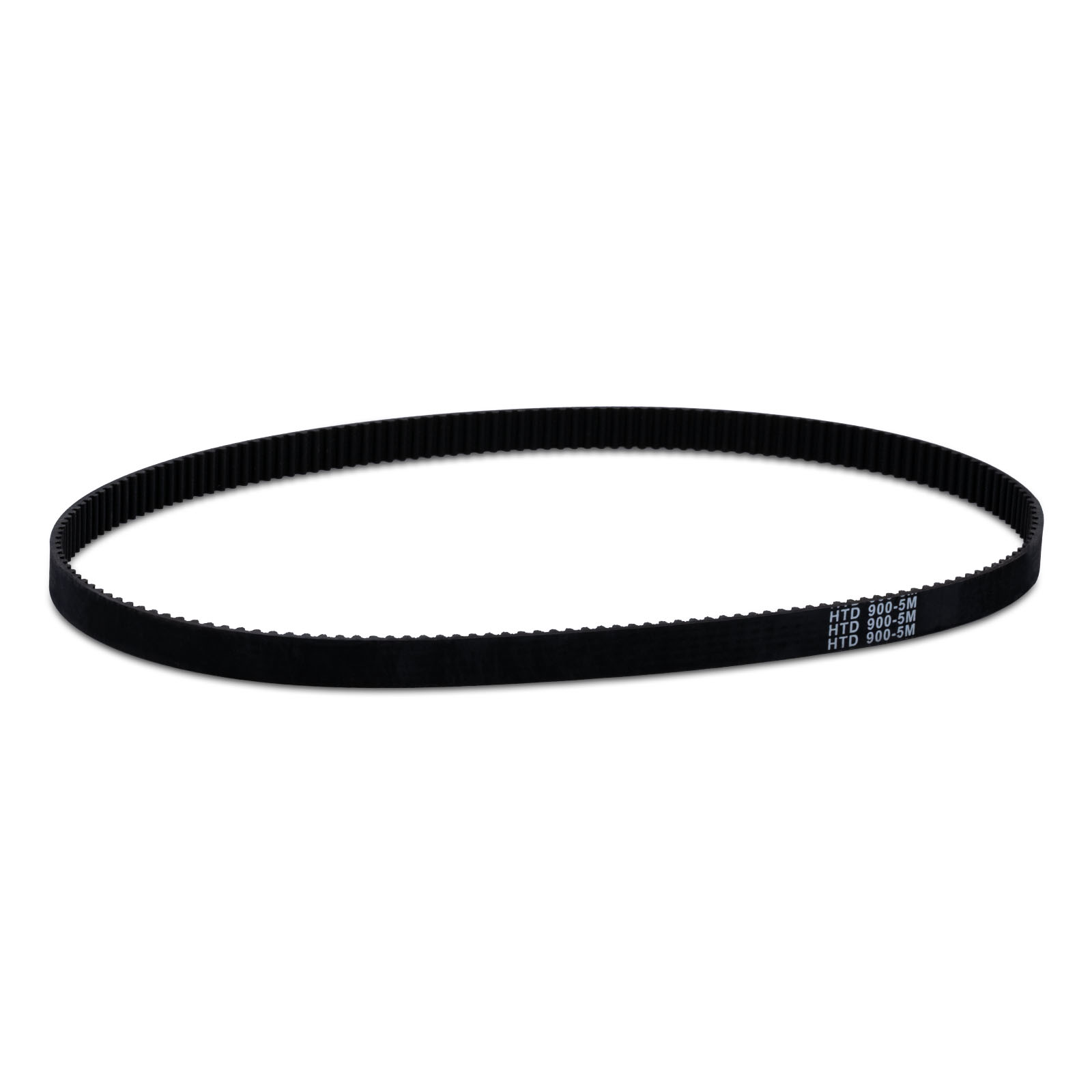

Зубчатый ремень HTD 5M, шаг 5 мм, ширина 15 мм, длина 900 мм
(0)
отзывов: 0
Длина
900 мм
Число зубцов
180
Ширина
15 мм
Профиль|
HTD 5M
Все характеристики
Ремень c профилем зуба HTD 5M длиной 900 мм
Зубчатый ремень замкнутого типа. Ремни этого типа используются для передачи крутящего момента на приводной винт или вал с шестерней - использование ременной передачи позволяет "смягчить" перемещение перемещение по стальной рейке, снизить вибрации, а также увеличить момент за счет редукции при использовании шкивов разного размера.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Профиль зубцов | HTD 5M |
| Ширина | 15 мм |
| Длина номинальная | 900 мм |
| Число зубцов | 180 |
| Шаг | 5 мм |
| Материал | неопрен корд: стекловолокно |
| Твердость по Шору | 75 ±5 A |
| Сила сцепления полимерной базы | 6 Н/мм |
| Сила сцепления корда | 400 Н/мм |
| Жесткость зубцов на сдвиг | 50 Н/мм |
| Растяжимость(при нагрузке 130 Н) | < 4% |
| Номинальная нагрузка на растяжение | 130 Н/мм |
Чертежи
свернуть
| Профиль | Pb | s | Ra | Rr | H | h |
|---|---|---|---|---|---|---|
| 3M | 3 | 1.78 | 0.87 | 0.24–0.3 | 2.4 | 1.17 |
| 5M | 5 | 3.05 | 1.49 | 0.4–0.44 | 3.8 | 2.06 |
| 8M | 8 | 5.15 | 2.46 | 0.64–0.76 | 6.0 | 3.36 |
| 14M | 14 | 9.40 | 4.50 | 1.20–1.35 | 4.5 | 6.02 |
| 20M | 20 | 14.0 | 6.50 | 1.77–2.01 | 6.5 | 8.40 |
| Профиль | Pb | s | Ra | Rr | H | h |
| 2GT | 2 | 1.28 | 0.555 | 0.15 | 1.38 | 0.75 |
| 3GT | 3 | ? | 0.85 | 0.25 | 2.4 | 1.14 |
