Минирельс MGW12
Минирельс MGW12
3720
руб. /м

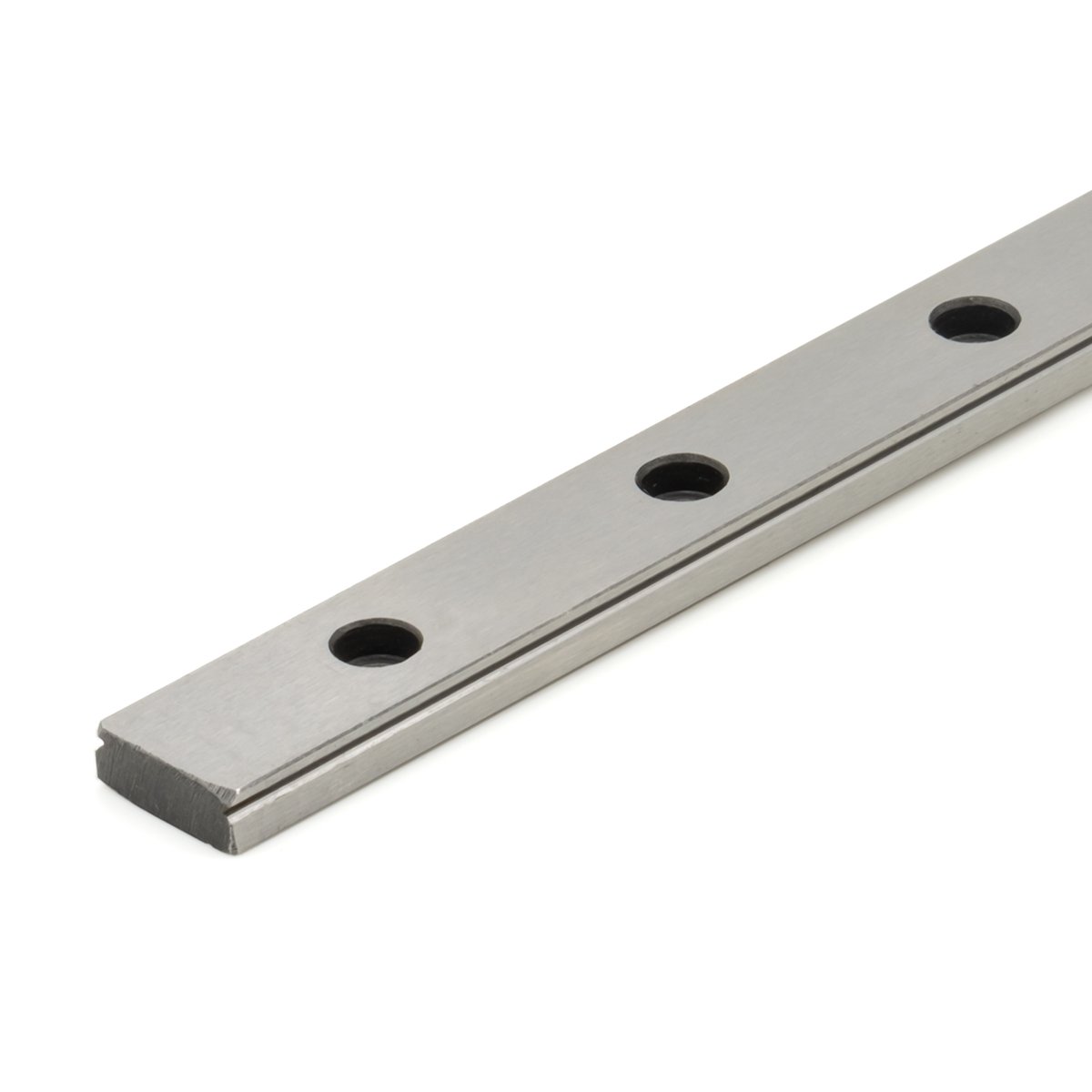

Профильный минирельс MGW12
Профильная рельсовая направляющая бюджетной серии MGW - миниатюрные рельсы с расширенным основанием. Типоразмер 2х12 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок - V-образный, позволяет выдерживать нагрузки по всем направлениям. Рельсы продаются отрезками по 600 мм, цена указана за такой отрезок!Оптимально применимы в оборудовании, где требуется позиционирование без нагрузки - 3D-принтеры, граверы(в т.ч. лазерные), оси Z станков плазменной резки и т.п.
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Точность направляющих MG
| Класс точности | C | |
| Допустимые отклонения по высоте (Н) | ±0.04 | |
| Допуcтимое отклонение по ширине (N) | ±0.04 | |
| Один комплект | Среднее отклонение по высоте (Н) | 0.04 |
| Среднее отклонение по высоте (Н) | 0.04 | |
| Среднее отклонение по ширине N | 0.08 | |
Допустимое отклонение параллельности
| Длина рельса |
Max. отклонение, мкм |
||
| C | |||
| <50 | 12 | ||
| 50-80 | 13 | ||
| 80-125 | 14 | ||
| 125-200 | 15 | ||
| 200-250 | 16 | ||
| 250-315 | 17 | ||
| 315-400 | 18 | ||
| 400-500 | 19 | ||
| 500-630 | 20 | ||
| 630-800 | 22 | ||
| 800-1000 | 23 | ||
| 1000-1200 | 25 | ||
ЧЕРТЕЖИ
