работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30R-M40x1.5 - стопорная валовая гайка
R-M40x1.5 - стопорная валовая гайка Копировать информацию о товаре в буфер

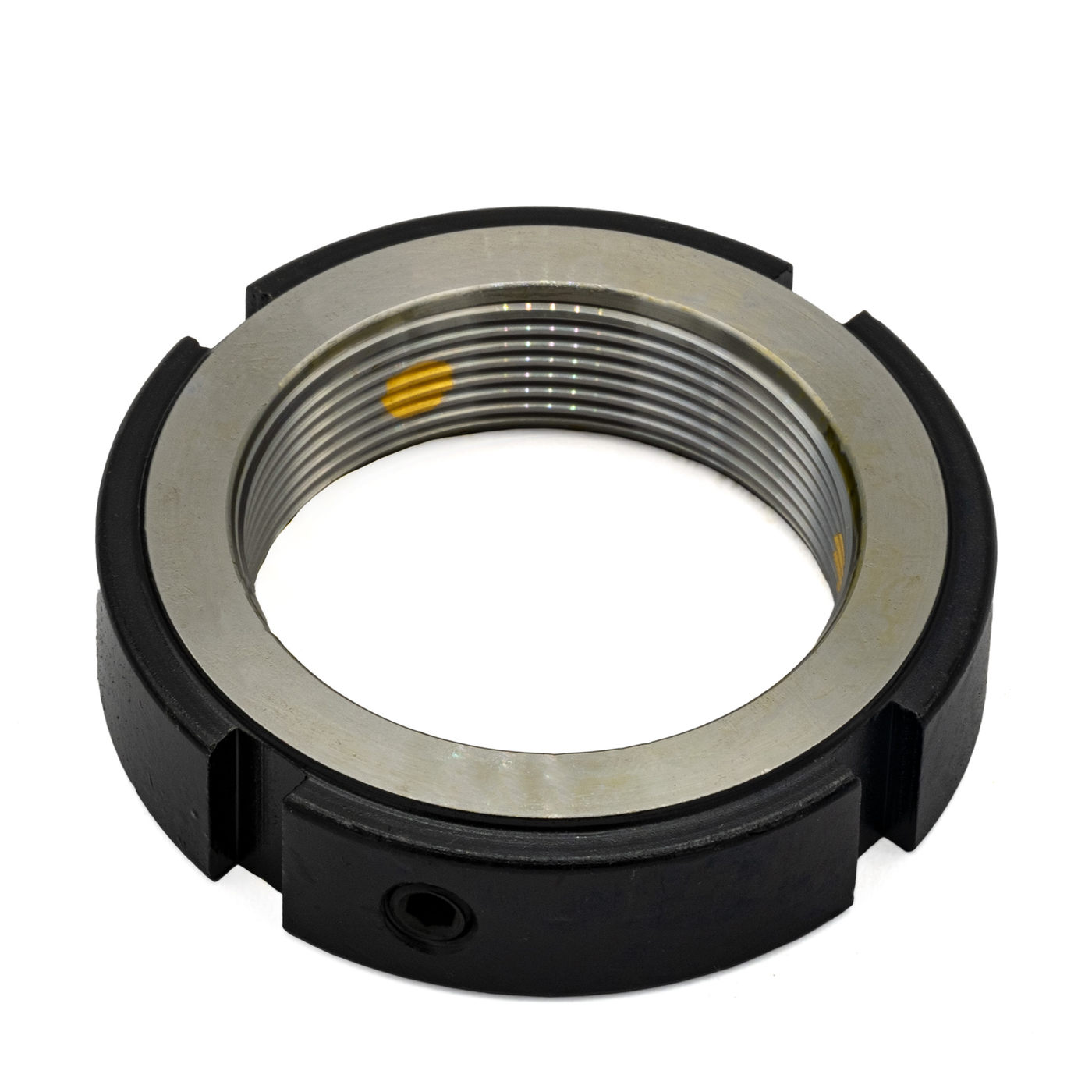

Стопорная M40х1.5 валовая гайка прецизионная, для фиксации вала/винт в обойме подшипника, резьба M40х1.5, торцевое биение не более ≤0.005 мм, материал ст45, твердость HRC 23-32. Фиксация:гужоном(стопорным винтом).
Нет в наличии
Стопорная круглая валовая гайка, резьба M40х1.5
Стопорные гайки на вал (валовые) применяются для фиксации внутренних обойм у подшипников на валу. Широко используются при фиксации приводных винтов. Их свойства проявляются благодаря точной обработке прижимающей поверхности - она строго перпендикулярна оси резьбы и имеет шероховатость не более 0.005 мм, а также точно выполненной резьбе. В торце гайки расположен стопорный штифт с резьбой, которым гайка фиксируется на валу(винте ШВП)Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Резьба | M40х1.5 |
| Форма | круглая |
| Точность | ISO H4 |
| Материал | ст45 |
| Твердость | HRC 23-32 |
| Плоскостность торца(отклонение) | ≤0.005 мм |
Чертежи
свернуть
| Модель | D | H | d1 | n×g | t | m |
|---|---|---|---|---|---|---|
| R-M10x1.0 | 18 | 8 | 13 | 3×3 | 2.0 | М5 |
| R-M12x1.0 | 20 | 8 | 16 | 3×3 | 2.0 | М5 |
| R-M15x1.0 | 25 | 8 | 20 | 3×3 | 2.0 | М5 |
| R-M17x1.0 | 28 | 10 | 23 | 3×4 | 2.0 | М5 |
| R-M20x1.0 | 32 | 10 | 27 | 3×4 | 2.0 | М5 |
| R-M24x1.5 | 37 | 12 | 33 | 3×5 | 2.0 | М6 |
| R-M30x1.5 | 45 | 12 | 40 | 3×5 | 2.0 | М6 |
| R-M32x1.5 | 47 | 12 | 42 | 3×5 | 2.0 | М6 |
| R-M35x1.5 | 52 | 12 | 47 | 3×5 | 2.0 | М6 |
| R-M40x1.5 | 58 | 14 | 52 | 3×6 | 2.5 | М6 |
| R-M45*1.5 | 65 | 14 | 59 | 3×6 | 2.5 | М6 |
| R-M48*1.5 | 68 | 14 | 62 | 3×6 | 2.5 | М6 |
| R-M50*1.5 | 70 | 14 | 64 | 3×6 | 2.5 | М8 |
| R-M55*1.5 | 75 | 16 | 68 | 3×7 | 3.0 | М8 |
| R-M60*1.5 | 80 | 16 | 73 | 3×7 | 3.0 | М8 |
| R-M65*2 | 85 | 16 | 75 | 3×7 | 3.0 | М8 |
Технические характеристики
| Модель | Момент затяжки | Осевая нагрузка |
|---|---|---|
| R-M10x1.0 | 4.5 Нм | 33 кН |
| R-M12x1.0 | 4.5 Нм | 38 кН |
| R-M15x1.0 | 4.5 Нм | 50 кН |
| R-M17x1.0 | 4.5 Нм | 60 кН |
| R-M20x1.0 | 4.5 Нм | 69 кН |
| R-M24x1.5 | 8.0 Нм | 90 кН |
| R-M30x1.5 | 8.0 Нм | 112 кН |
| R-M32x1.5 | 8.0 Нм | 125 кН |
| R-M35x1.5 | 8.0 Нм | 134 кН |
| R-M40x1.5 | 10.0 Нм | 157 кН |
| R-M45*1.5 | 12.0 Нм | 181 кН |
| R-M48*1.5 | 12.0 Нм | 193 кН |
| R-M50*1.5 | 18.0 Нм | 205 кН |
| R-M55*1.5 | 18.0 Нм | 229 кН |
| R-M60*1.5 | 18.0 Нм | 255 кН |
| R-M65*2 | 18.0 Нм | 280 кН |
