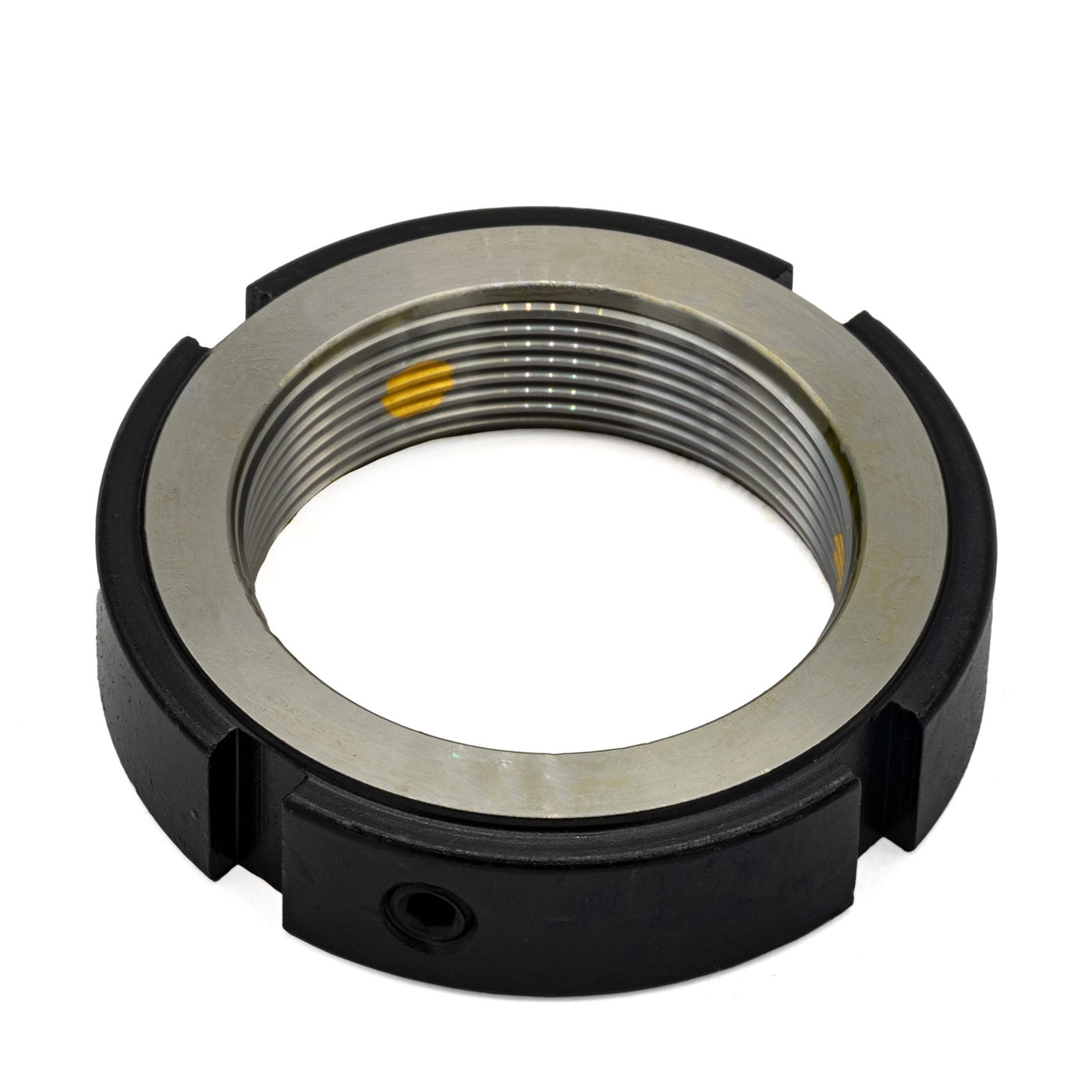

R-M30x1.5 - Cтопорная гайка
R-M30x1.5 - Cтопорная гайка
605
руб. /шт
Стопорные гайки на вал (валовые) применяются для фиксации внутренних обойм у подшипников на валу. Широко используются при фиксации приводных винтов. Их свойства проявляются благодаря точной обработке прижимающей поверхности - она строго перпендикулярна оси резьбы и имеет шероховатость не более 0.005 мм, а также точно выполненной резьбе. В торце гайки расположен стопорный штифт с резьбой, которым гайка фиксируется на валу(винте ШВП)
- Вопрос/ответ
- Отзывы
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ЧЕРТЕЖИ
| Модель | D | H | d1 | g | t | m |
|---|---|---|---|---|---|---|
| R-M12x1.0 | 20 мм | 8 мм | 16 мм | 3 мм | 2 мм | М4 |
| R-M15x1.0 | 25 мм | 8 мм | 21 мм | 3 мм | 2 мм | М4 |
| R-M30x1.5 | 45 мм | 12 мм | 40 мм | 5 мм | 2 мм | М6 |
| R-M35x1.5 | 52 мм | 12 мм | 47 мм | 5 мм | 2 мм | М6 |
| R-M40x1.5 | 58 мм | 12 мм | 52 мм | 6 мм | 2.5 мм | М6 |
Технические характеристики
| Модель | Момент затяжки | Осевая нагрузка |
|---|---|---|
| R-M12x1.0 | 3.5 Нм | 38 кН |
| R-M15x1.0 | 3.5 Нм | 50 кН |
| R-M30x1.5 | 8.0 Нм | 112 кН |
| R-M35x1.5 | 8.0 Нм | 134 кН |
| R-M40x1.5 | 8.0 Нм | 157 кН |
