Артикул:
R-M36x1.5

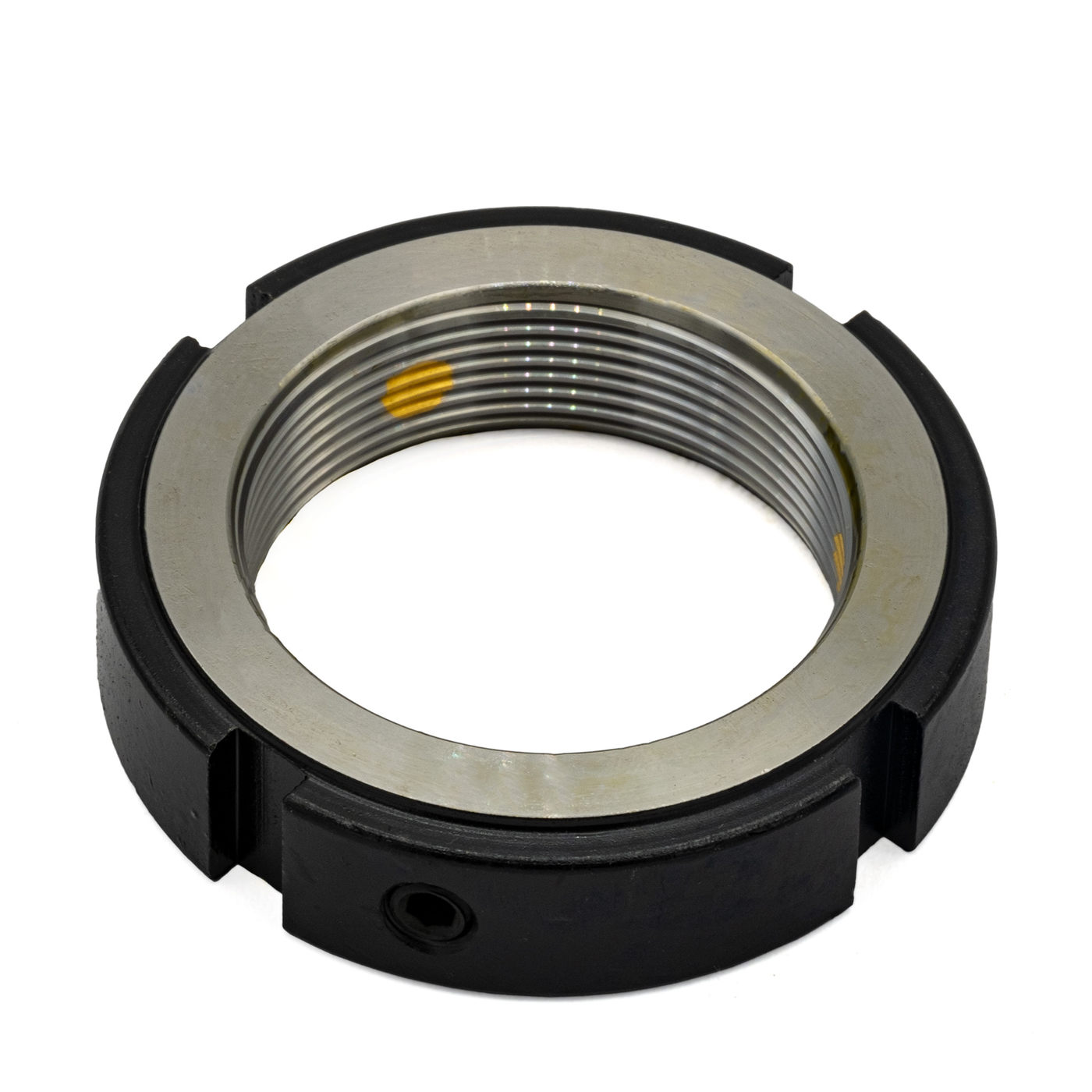

Стопорные гайки на вал (валовые) применяются для фиксации внутренних обойм у подшипников на валу. Широко используются при фиксации приводных винтов. Их свойства проявляются благодаря точной обработке прижимающей поверхности - она строго перпендикулярна оси резьбы и имеет шероховатость не более 0.005 мм, а также точно выполненной резьбе. В торце гайки расположен стопорный штифт с резьбой, которым гайка фиксируется на валу(винте ШВП)
Биение торцевое
≤0.005 мм
Диаметр резьбы, мм
36
Класс резьбы
ISO H4
Диаметр корпуса, мм
55
Материал
ст45
Момент затягивания, Нм
10
Осевая нагрузка допустимая, кН
143
Резьба
M36×1.5
Твердость(по Роквеллу)
HRC 23-32
Форма
круглая
Шаг
1.5
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Техническая информация
| Параметр | Значение |
|---|---|
| Резьба | M36×1.5 |
| Форма | круглая |
| Точность | ISO H4 |
| Материал | ст45 |
| Твердость | HRC 23-32 |
| Момент затяжки | 10 |
| Осевая нагрузка | 143 |
| Модель | D | H | d1 | n×g | t | m |
|---|---|---|---|---|---|---|
| R-M36x1.5 | 55 | 14 | 49 | 3×6 | 2.5 | М6 |
| Модель | D | H | d1 | n×g | t | m |
| R-M6x0.5 | 16 | 8 | 11 | 3×3 | 2.0 | М5 |
| R-M6x1.0 | 16 | 8 | 11 | 3×3 | 2.0 | М5 |
| R-M8x0.75 | 16 | 8 | 11 | 3×3 | 2.0 | М5 |
| R-M8x1.0 | 16 | 8 | 11 | 3×3 | 2.0 | М5 |
| R-M10x1.0 | 18 | 8 | 13 | 3×3 | 2.0 | М5 |
| R-M12x1.0 | 20 | 8 | 16 | 3×3 | 2.0 | М5 |
| R-M14x1.0 | 25 | 8 | 20 | 3×3 | 2.0 | М5 |
| R-M15x1.0 | 25 | 8 | 20 | 3×3 | 2.0 | М5 |
| R-M16x1.0 | 28 | 10 | 23 | 3×4 | 2.0 | М5 |
| R-M17x1.0 | 28 | 10 | 23 | 3×4 | 2.0 | М5 |
| R-M18x1.0 | 30 | 10 | 25 | 3×4 | 2.0 | М5 |
| R-M20x1.0 | 32 | 10 | 27 | 3×4 | 2.0 | М5 |
| R-M22x1.5 | 35 | 10 | 30 | 3×4 | 2.0 | М5 |
| R-M24x1.5 | 37 | 12 | 33 | 3×5 | 2.0 | М6 |
| R-M30x1.5 | 45 | 12 | 40 | 3×5 | 2.0 | М6 |
| R-M32x1.5 | 47 | 12 | 42 | 3×5 | 2.0 | М6 |
| R-M35x1.5 | 52 | 12 | 47 | 3×5 | 2.0 | М6 |
| R-M36x1.5 | 55 | 14 | 49 | 3×6 | 2.5 | М6 |
| R-M40x1.5 | 58 | 14 | 52 | 3×6 | 2.5 | М6 |
| R-M42x1.5 | 62 | 14 | 56 | 3×6 | 2.5 | М6 |
| R-M44x1.5 | 65 | 14 | 56 | 3×6 | 2.5 | М6 |
| R-M45*1.5 | 65 | 14 | 59 | 3×6 | 2.5 | М6 |
| R-M48*1.5 | 68 | 14 | 62 | 3×6 | 2.5 | М6 |
| R-M50*1.5 | 70 | 14 | 64 | 3×6 | 2.5 | М8 |
| R-M52*1.5 | 73 | 16 | 66 | 3×7 | 3.0 | М8 |
| R-M55*1.5 | 75 | 16 | 68 | 3×7 | 3.0 | М8 |
| R-M56*1.5 | 77 | 16 | 70 | 3×7 | 3.0 | М8 |
| R-M58*1.5 | 77 | 16 | 70 | 3×7 | 3.0 | М8 |
| R-M60*1.5 | 80 | 16 | 73 | 3×7 | 3.0 | М8 |
| R-M64*2 | 85 | 16 | 78 | 3×7 | 3.0 | М8 |
| R-M65*2 | 85 | 16 | 78 | 3×7 | 3.0 | М8 |
| R-M68*2 | 92 | 18 | 84 | 3×8 | 3.5 | М8 |
| R-M70*2 | 92 | 18 | 84 | 3×8 | 3.5 | М8 |
| R-M72*2 | 95 | 18 | 87 | 3×8 | 3.5 | М8 |
| R-M75*2 | 98 | 18 | 90 | 3×8 | 3.5 | М8 |
| R-M80*2 | 105 | 18 | 97 | 3×8 | 3.5 | М8 |
| R-M85*2 | 110 | 18 | 102 | 6×8 | 3.5 | М8 |
| R-M90*2 | 120 | 20 | 110 | 6×10 | 4.0 | М8 |
| R-M95*2 | 125 | 20 | 115 | 6×10 | 4.0 | М8 |
| R-M100*2 | 130 | 20 | 120 | 6×10 | 4.0 | М8 |
Технические характеристики
| Модель | Момент затяжки | Осевая нагрузка |
|---|---|---|
| R-M36x1.5 | 10.0 Нм | 143 кН |
| Модель | Момент затяжки | Осевая нагрузка |
| R-M6x0.5 | 4.5 Нм | 18 кН |
| R-M6x1.0 | 4.5 Нм | 18 кН |
| R-M8x0.75 | 4.5 Нм | 24 кН |
| R-M8x1.0 | 4.5 Нм | 24 кН |
| R-M10x1.0 | 4.5 Нм | 33 кН |
| R-M12x1.0 | 4.5 Нм | 38 кН |
| R-M14x1.0 | 4.5 Нм | 53 кН |
| R-M15x1.0 | 4.5 Нм | 53 кН |
| R-M16x1.0 | 4.5 Нм | 58 кН |
| R-M17x1.0 | 4.5 Нм | 60 кН |
| R-M18x1.0 | 4.5 Нм | 62 кН |
| R-M20x1.0 | 4.5 Нм | 69 кН |
| R-M22x1.5 | 8.0 Нм | 81 кН |
| R-M24x1.5 | 8.0 Нм | 90 кН |
| R-M30x1.5 | 8.0 Нм | 112 кН |
| R-M32x1.5 | 8.0 Нм | 125 кН |
| R-M35x1.5 | 8.0 Нм | 134 кН |
| R-M36x1.5 | 10.0 Нм | 143 кН |
| R-M40x1.5 | 10.0 Нм | 157 кН |
| R-M42x1.5 | 10.0 Нм | 176 кН |
| R-M44x1.5 | 10.0 Нм | 180 кН |
| R-M45*1.5 | 12.0 Нм | 181 кН |
| R-M48*1.5 | 12.0 Нм | 193 кН |
| R-M50*1.5 | 18.0 Нм | 205 кН |
| R-M52*1.5 | 18.0 Нм | 213 кН |
| R-M55*1.5 | 18.0 Нм | 229 кН |
| R-M56*1.5 | 18.0 Нм | 240 кН |
| R-M58*1.5 | 18.0 Нм | 248 кН |
| R-M60*1.5 | 18.0 Нм | 255 кН |
| R-M64*2 | 18.0 Нм | 275 кН |
| R-M65*2 | 18.0 Нм | 280 кН |
| R-M68*2 | 18.0 Нм | 300 кН |
| R-M70*2 | 18.0 Нм | 305 кН |
| R-M72*2 | 18.0 Нм | 320 кН |
| R-M75*2 | 18.0 Нм | 331 кН |
| R-M80*2 | 18.0 Нм | 342 кН |
| R-M85*2 | 18.0 Нм | 385 кН |
| R-M90*2 | 18.0 Нм | 410 кН |
| R-M95*2 | 18.0 Нм | 450 кН |
| R-M100*2 | 18.0 Нм | 465 кН |
