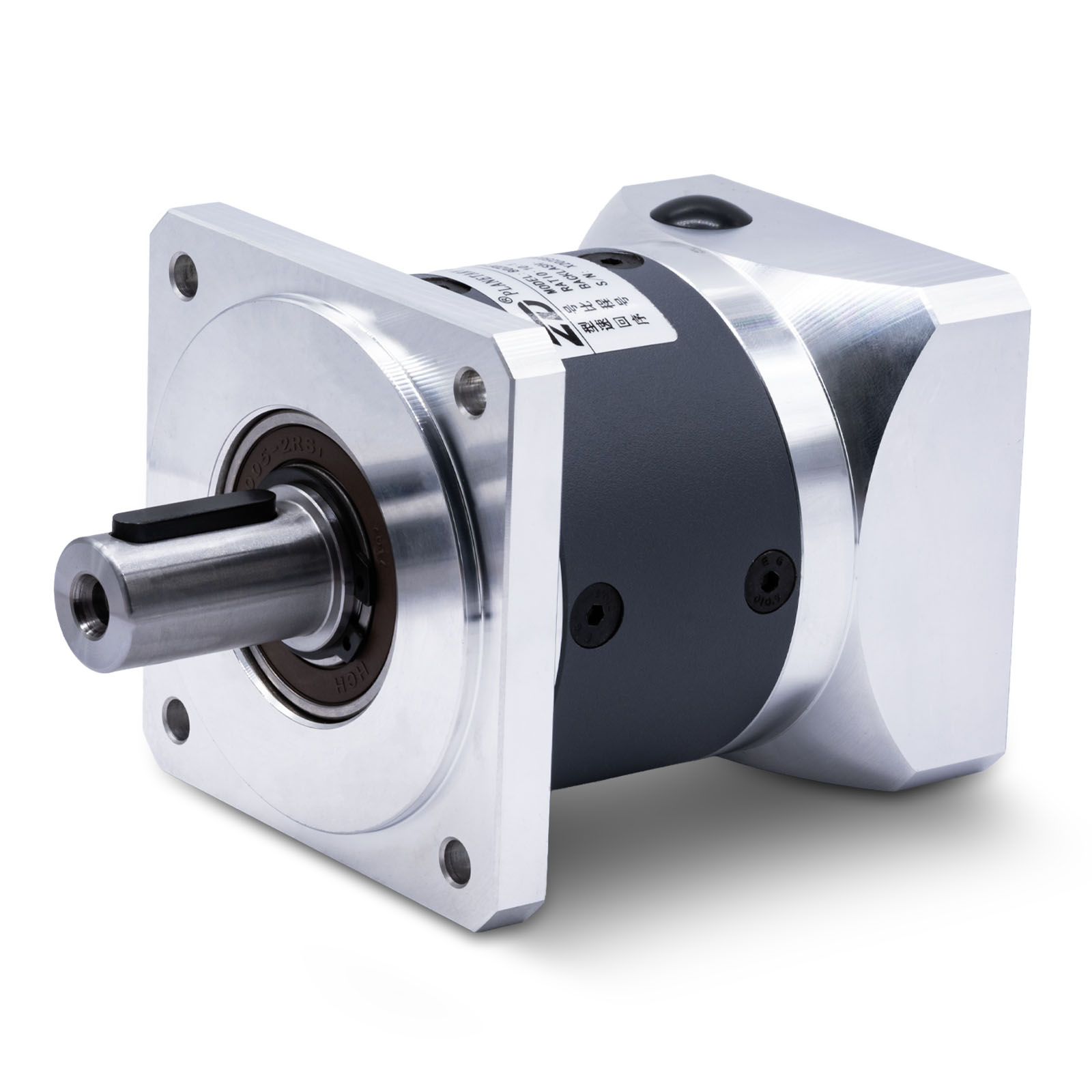

PF80-200 - планетарный редуктор 80 мм Копировать информацию о товаре в буфер
Планетарный высокоточный редуктор для шаговых и серводвигателей с фланцем 80 мм. Коэффициент редукции 200:1, люфт < 15'.
Наличие: есть (обновл. 18.12.2024)
(0)
отзывов: 0
Выходной фланец
80 мм
Люфт
< 15'
Передаточное отношение
200:1
Входной фланец
80 мм
Все характеристики
Редуктор с планетарной передачей 200:1 для двигателя с фланцем 80 мм
Планетарный редуктор соосный. Специально разработан для применения в координатных системах с ЧПУ. Высокоточный редуктор с специальным фланцем для серводвигателя 80 мм. Коэффициент редукции 10:1, люфт менее 6 угловых минут.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Входной фланец | 80 мм |
| Выходной фланец | 80 мм |
| Входное отверстие под вал | 19 мм |
| Диаметр выходного вала | 20 мм |
| Редукция | 200:1 |
| Число ступеней редукции | 3 |
| Скорость | 3000 об/мин |
| Скорость, кратковременный максимум | 4500 об/мин |
| Крутящий момент (ном.) | 110 Нм |
| Крутящий момент(макс.) | 220 Нм |
| КПД | 93% |
| Люфт | < 15' |
| Радиальная нагрузка | 900 Н |
| Осевая нагрузка | 650 Н |
| Жесткость на кручение | 4.5 Нм/угл.мин. |
| Степень защиты | IP54 |
| Тип шестерней | прямозубые |
| Наработка на отказ | 20000 ч |
| Масса | 4 кг |
Чертежи
свернуть
| Модель | T | PCD1 | ⌀D | d1 | t | u | b | M | k | h | L | ⌀D1 | S | Q | p | ⌀f | ⌀Y | PCD2 | ⌀d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PF80-4 | 80 | 90 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 104 | 80 | 40 | 90 | 6 | 70 | 80 | 100 | 19 |
| PF80-10 | 80 | 90 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 104 | 80 | 40 | 90 | 6 | 70 | 80 | 100 | 19 |
| PF80-20 | 80 | 90 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 122 | 80 | 40 | 90 | 6 | 70 | 80 | 100 | 19 |
| PF80-100 | 80 | 90 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 139.5 | 80 | 40 | 90 | 6 | 70 | 80 | 100 | 19 |
| PF80-200 | 80 | 90 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 139.5 | 80 | 40 | 90 | 6 | 70 | 80 | 100 | 19 |
| PF86-4 | 86 | 98.43 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 104 | 80 | 40 | 90 | 6 | 73 | 80 | 100 | 19 |
| PF86-10 | 86 | 98.43 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 104 | 80 | 40 | 90 | 6 | 73 | 80 | 100 | 19 |
| PF86-20 | 86 | 98.43 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 122 | 80 | 40 | 90 | 6 | 73 | 80 | 100 | 19 |
| PF86-200 | 86 | 98.43 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 139.5 | 80 | 40 | 90 | 6 | 73 | 80 | 100 | 19 |
| PF86-100 | 86 | 98.43 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 80 | 40 | 90 | 6 | 73 | 80 | 100 | 19 | |
| PF90-4 | 86 | 100 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 104 | 80 | 40 | 90 | 6 | 80 | 80 | 100 | 16 |
| PF90-10 | 86 | 100 | 20 | 22.5 | 36 | 40 | 3 | M6 | 10 | 10 | 104 | 80 | 40 | 90 | 6 | 80 | 80 | 100 | 16 |
| PF110-5-ST | 115 | 131.95 | 25 | 28 | 50 | 55 | 4 | M8 | 12 | 15 | 140.2 | 115 | 58 | 120 | 8 | 85 | 110 | 130 | 19 |
| PF110-8 | 115 | 131.95 | 25 | 28 | 50 | 55 | 4 | M8 | 12 | 15 | 140.2 | 115 | 58 | 120 | 8 | 95 | 110 | 130 | 19 |
