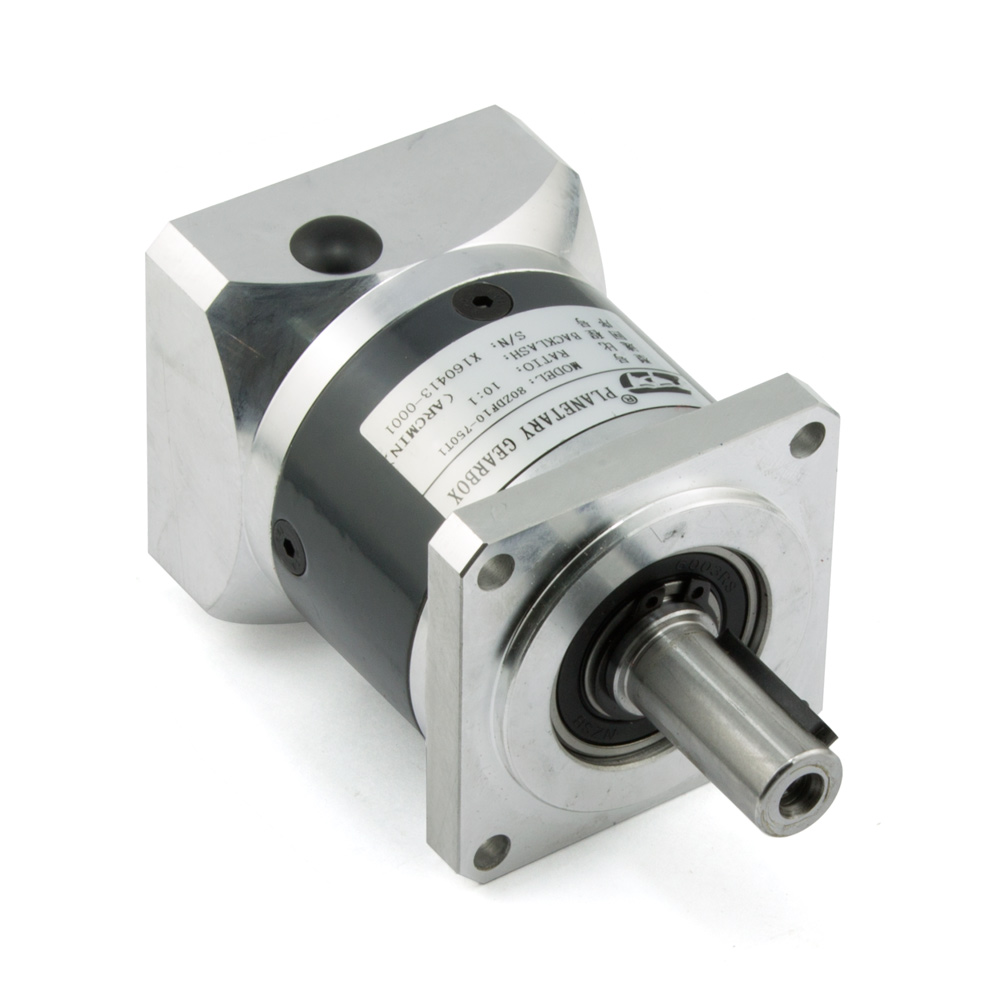

PF57-4 - планетарный редуктор 60 мм

PF57-4 - планетарный редуктор 60 мм Копировать информацию о товаре в буфер

Планетарный высокоточный редуктор для шаговых и серводвигателей с фланцем 60 мм. Коэффициент редукции 4:1, люфт < 8'.
Наличие: есть (обновл. 30.10.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Выходной фланец
60 мм
Люфт
< 8'
Передаточное отношение
4:1
Входной фланец|
57 мм (NEMA23)
Все характеристики
(0)
отзывов: 0
30400 30 400 р. / шт

Редуктор с планетарной передачей 4:1 для двигателя с фланцем 57 мм (NEMA23)

Высокоточный одноступенчатый планетарный редуктор с крепежным фланцем серии PF, для шаговых двигателей NEMA 23 фланцем 57 мм. Планетарные редукторы, в отличие от червячных, цилиндрических и прочих, обладают рядом преимуществ - соосностью, высокой точностью, высоким КПД. Благодаря малому люфту применяются для построения поворотных столов, осей в станках с ЧПУ, а также в модулях линейных перемещений, cnc приводах, актуаторах.

Технические характеристики

ПараметрЗначение
Входной фланец57 мм (NEMA23)
Выходной фланец60 мм
Входное отверстие под вал8 мм
Диаметр выходного вала 16 мм
Редукция4:1
Число ступеней редукции1
Скорость3000 об/мин
Скорость, кратковременный максимум4500 об/мин
Крутящий момент (ном.)40 Нм
Крутящий момент(макс.)80 Нм
КПД96%
Люфт< 8'
Радиальная нагрузка450 Н
Осевая нагрузка225 Н
Жесткость на кручение1.8 Нм/угл.мин.
Степень защитыIP54
Тип шестернейпрямозубые
Наработка на отказ20000 ч
Масса0.95 кг

Чертежи

свернуть
Чертеж для

МодельLПередаточное отношение
PF57-4 70.5 мм4:1
PF57-4 70.5 мм4:1
PF57-10 70.5 мм10:1
PF57-20 84.5 мм20:1
PF57-100 110 мм100:1
PF57-200 110 мм200:1
