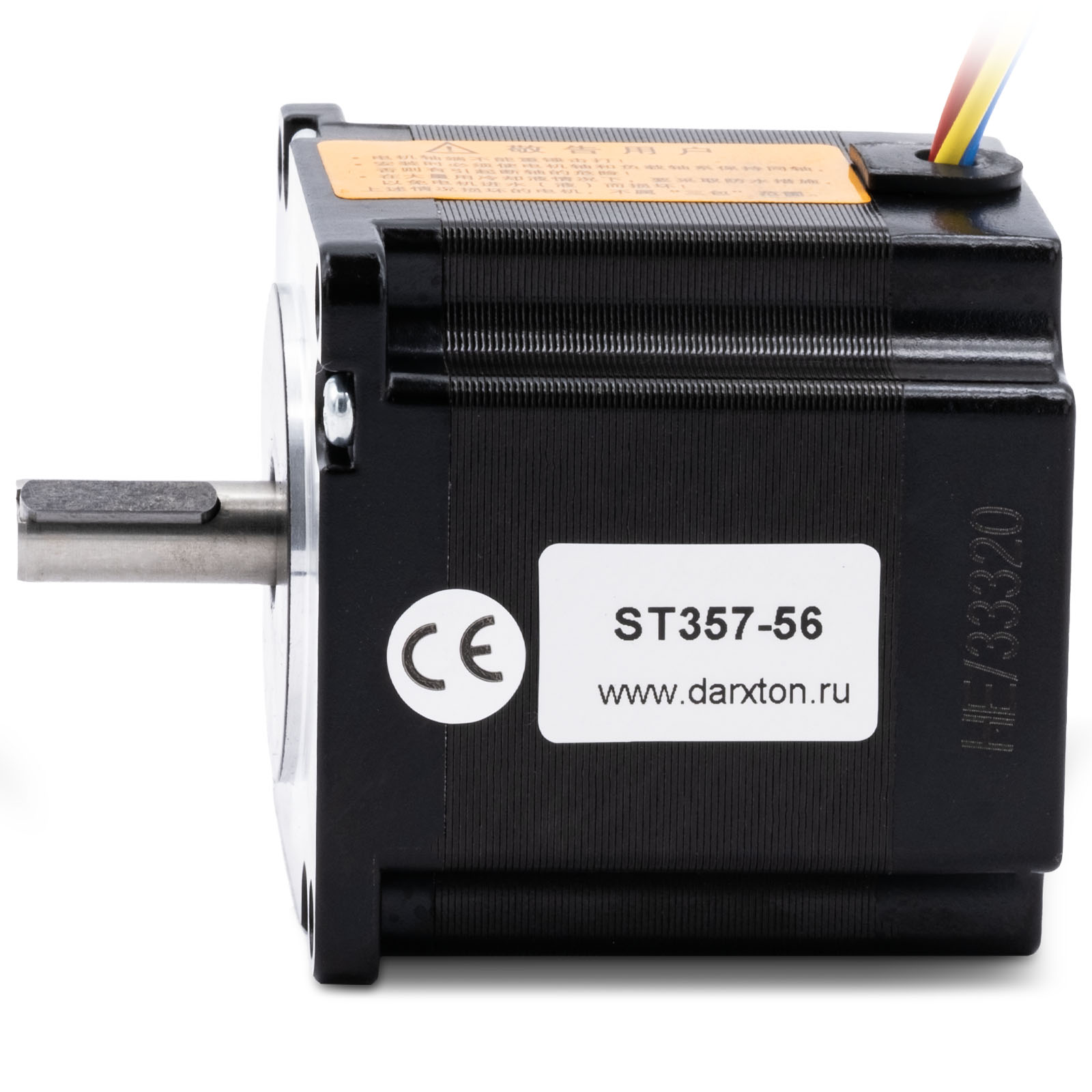

ST357-56 - шаговый двигатель

ST357-56 - шаговый двигатель
ST357-56 - шаговый двигатель
2104 руб. /шт
Кол-во:
Избранное
Сравнить

Гибридный трехфазный ШД с фланцем 57 мм (NEMA 23), длина 56 мм

Трёхфазные шаговые двигатели ST3 предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных и раскроечных комплексах, актуаторах, модулях линейного перемещения, измерительном и манипулирующем оборудовании. Трехфазные шаговые двигатели отличаются от биполярных более низким моментом удержания, но значительно более высокой (в 2-3 раза) достижимой скоростью вращения. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПараметрЗначение
Тип двигателя3х-фазный ШД
Фланец57 мм (NEMA 23)
Момент удержания0.9 Нм
Ток фазы5.6 А
Длина корпуса56 мм
Шаг1.2° (300 шагов/об)
Сопротивление обмотки0.24 Ом
Индуктивность2.7 мГн
Рабочая температураот -20 до +50°С
ЧЕРТЕЖИ

Чертеж ST357-56

Чертеж для Шаговый двигатель ST357-56

МодельLDHmk
ST357-56 56 мм 8 мм 9.5 мм 3 мм 15 мм
ST357-78 79 мм 8 мм 9.5 мм 3 мм 15 мм
ST357-105 105 мм 8 мм 9.5 мм 3 мм 15 мм
