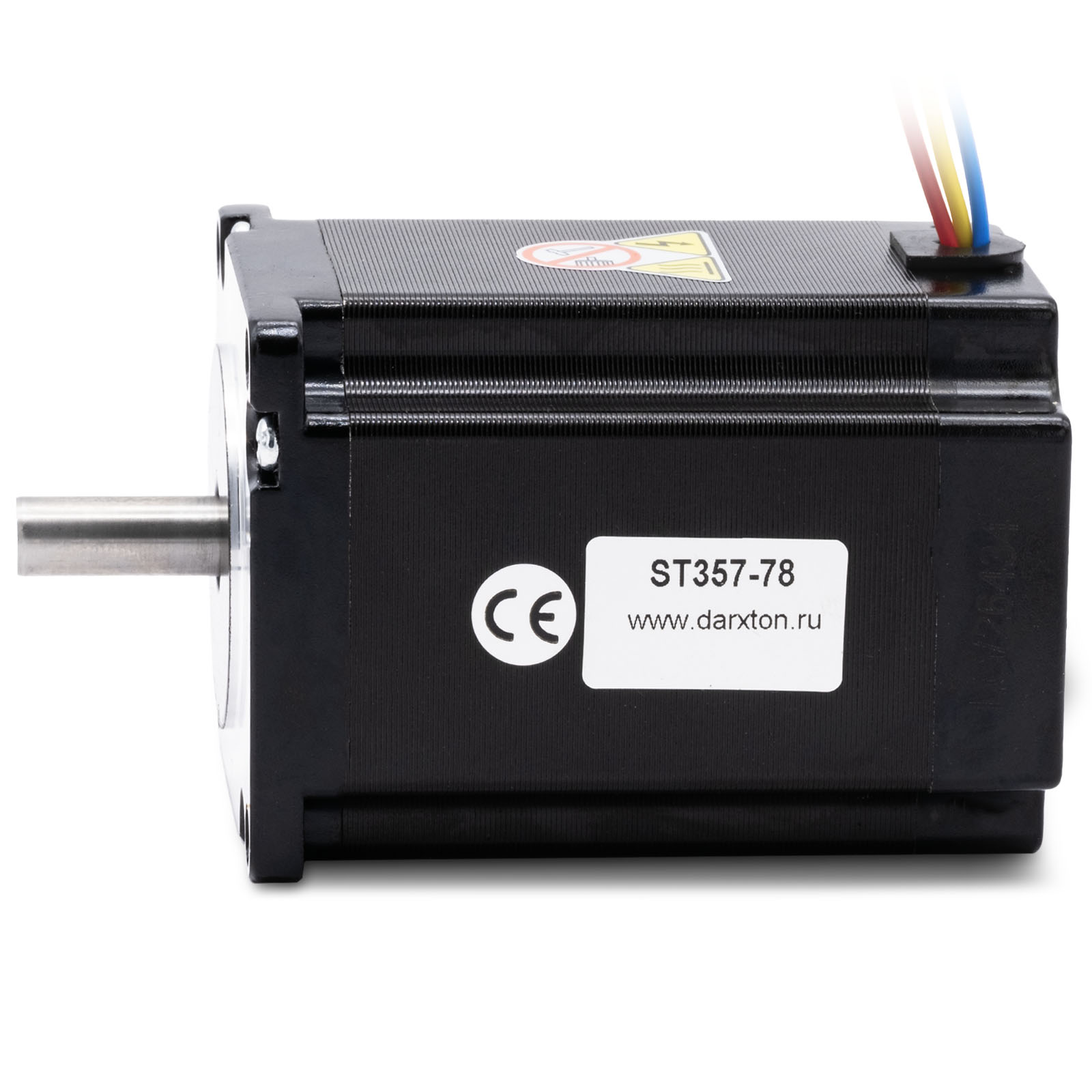

ST357-78 - шаговый двигатель

ST357-78 - шаговый двигатель Копировать информацию о товаре в буфер

3х-фазный ШД, фланец 57 мм (NEMA 23), длина 78 мм, момент 1.5 Нм, ток фазы 3.0 А, сопротивление 1.0 Ом, индуктивность 3.8 мГн. Вал 8 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Ток, I
3.0 А
Тип двигателя
3х-фазный ШД
Длина
78 мм
Крутящий момент, max.
1.5 Нм
Фланец
57 мм (NEMA 23)
Все характеристики
(0)
отзывов: 0
2852 2 852 р. / шт

Гибридный трехфазный ШД с фланцем 57 мм (NEMA 23), длина 78 мм

Трёхфазные шаговые двигатели ST3 предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных и раскроечных комплексах, актуаторах, модулях линейного перемещения, измерительном и манипулирующем оборудовании. Трехфазные шаговые двигатели отличаются от биполярных более низким моментом удержания, но значительно более высокой (в 2-3 раза) достижимой скоростью вращения. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением.

Технические характеристики

ПараметрЗначение
Тип двигателя3х-фазный ШД
Фланец57 мм (NEMA 23)
Момент удержания1.5 Нм
Ток фазы3.0 А
Длина корпуса78 мм
Шаг1.8° (200 шагов/об)
Сопротивление обмотки1.0 Ом
Индуктивность3.8 мГн
Рабочая температура0..85°С

Чертежи

свернуть

Чертеж ST357-78

Чертеж для ST357-78

МодельLDHmk
ST357-56 56 мм 8 мм 9.5 мм 3 мм 15 мм
ST357-78 79 мм 8 мм 9.5 мм 3 мм 15 мм
ST357-105 105 мм 8 мм 9.5 мм 3 мм 15 мм
