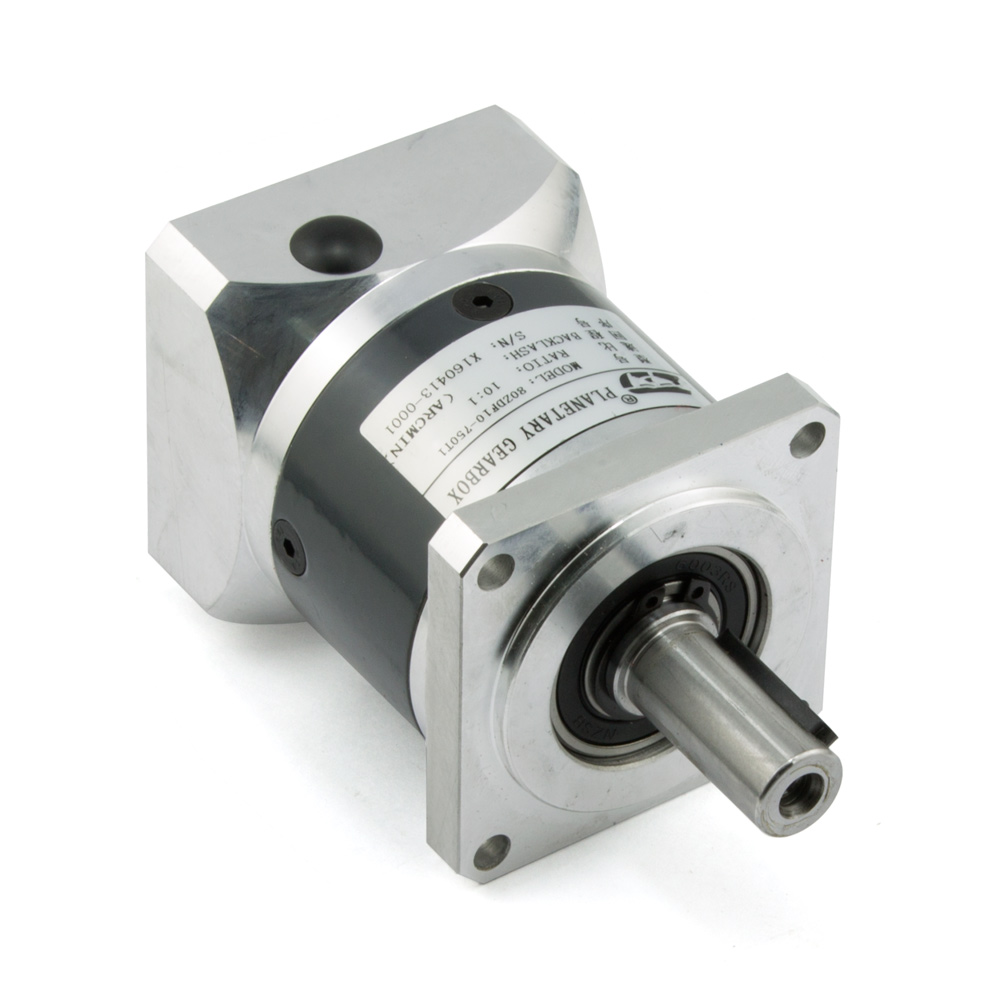

PF57-100 - планетарный редуктор 60 мм Копировать информацию о товаре в буфер
Планетарный высокоточный редуктор для шаговых и серводвигателей с фланцем 60 мм. Коэффициент редукции 100:1, люфт < 15'.
Редуктор с планетарной передачей 100:1 для двигателя с фланцем 57 мм (NEMA23)
Высокоточный одноступенчатый планетарный редуктор с крепежным фланцем серии PF, для шаговых двигателей NEMA 23 фланцем 57 мм. Планетарные редукторы, в отличие от червячных, цилиндрических и прочих, обладают рядом преимуществ - соосностью, высокой точностью, высоким КПД. Благодаря малому люфту применяются для построения поворотных столов, осей в станках с ЧПУ, а также в модулях линейных перемещений, cnc приводах, актуаторах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Входной фланец | 57 мм (NEMA23) |
| Выходной фланец | 60 мм |
| Входное отверстие под вал | 14 мм |
| Диаметр выходного вала | 16 мм |
| Редукция | 100:1 |
| Число ступеней редукции | 3 |
| Скорость | 3000 об/мин |
| Скорость, кратковременный максимум | 4500 об/мин |
| Крутящий момент (ном.) | 40 Нм |
| Крутящий момент(макс.) | 80 Нм |
| КПД | 93% |
| Люфт | < 15' |
| Радиальная нагрузка | 450 Н |
| Осевая нагрузка | 225 Н |
| Жесткость на кручение | 1.8 Нм/угл.мин. |
| Степень защиты | IP54 |
| Тип шестерней | косозубые |
| Наработка на отказ | 20000 ч |
| Масса | 2 кг |
