работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30Муфта сильфонная CRZ-65x80-19x24
Муфта сильфонная CRZ-65x80-19x24 Копировать информацию о товаре в буфер
Cоединительные диаметры 19x24 мм. Номинальный момент 60 Н*м. Допустимая несоосность 2°
Нет в наличии
(0)
отзывов: 0
Длина
80 мм
Диаметр
65 мм
Материал
нерж. сталь
Момент крутящий, max.|
120 Н*м
Все характеристики

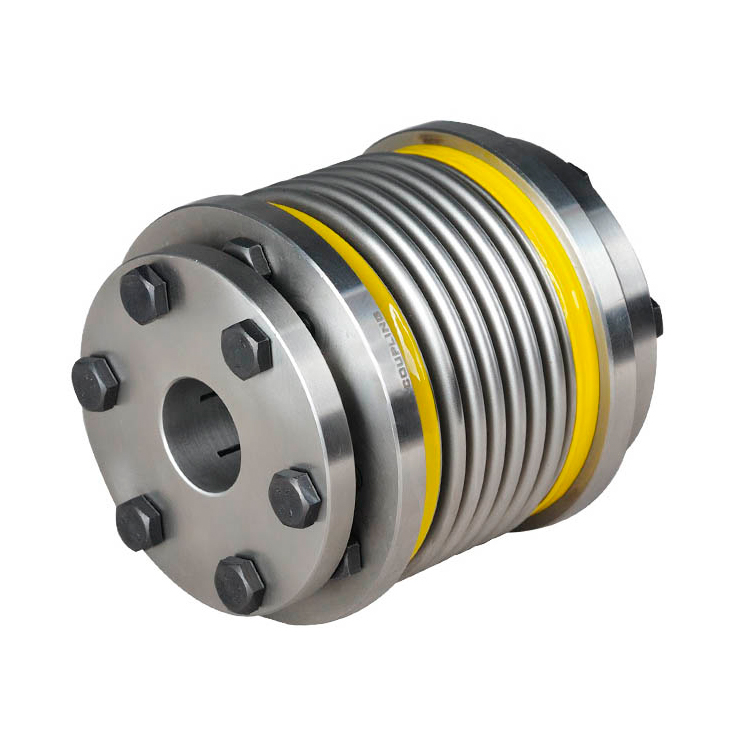

Соединительная сильфонна муфта из нежравейки, с цанговым зажимом
Сильфонные муфты обладают наилучшими характеристиками - отличной крутильной жесткостью и прочностью(не менее, чем у мембранных), при этом они более гибкие и компенсируют погрешности взаимного расположения валов, угол между соединяемыми валами может достигать 2°. Cоединительные диаметры 19x24 мм. Муфты линейки CRZ полностью из нержавеющей стали, что является преимуществом среди сильфонных муфт и позволяет использовать данную их в наиболее важных и нагруженных соединениях.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Соединямый диаметр #1, мм | 19 |
| Соединямый диаметр #2, мм | 24 |
| Крутящий момент (номинальный) | 60 Н*м |
| Крутящий момент (макс.) | 120 Н*м |
| Макс. угол между валами | 2° |
| Радиальное смещение валов | 0.2 мм |
| Скорость вращения(макс.) | 5000 об/мин |
| Обработка поверхности | полирование |
| Момент инерции, кг*м2 | 4.5*10-4 кг*м2 |
| Материал | нерж. сталь |
| Жесткость на кручение | 6.8×104 Нм/рад |
Чертежи
свернуть
| Модель | d1 | d2 | D | L | L1 | L2 | B |
|---|---|---|---|---|---|---|---|
| CRZ-65x80-19x24 | 19 | 24 | 65 | 52 | 12 | 26 | болт М6 |
| Модель | d1 | d2 | D | L | L1 | L2 | B |
| CRZ-65x80-19x24 | 19 | 24 | 65 | 52 | 12 | 26 | болт М6 |
| CRZ-65x80-20x24 | 20 | 24 | 65 | 52 | 12 | 26 | болт М6 |
| CRZ-65x80-22x25 | 22 | 25 | 65 | 52 | 12 | 26 | болт М6 |
| CRZ-82x95-22x28 | 22 | 28 | 82 | 61 | 12 | 31 | болт М6 |
| CRZ-65x80-24x25 | 24 | 25 | 65 | 52 | 12 | 26 | болт М6 |
| CRZ-82x92-25x28 | 25 | 28 | 82 | 61 | 12 | 31 | болт М6 |
| CRZ-82x92-25x32 | 25 | 32 | 82 | 61 | 12 | 31 | болт М6 |
| CRZ-82x95-28x28 | 28 | 28 | 82 | 61 | 12 | 31 | болт М6 |
| CRZ-82x92-28x30 | 28 | 30 | 82 | 61 | 12 | 31 | болт М6 |
| CRZ-82x92-32x38 | 32 | 38 | 82 | 61 | 12 | 31 | болт М6 |
| CRZ-82x92-40x40 | 40 | 40 | 82 | 61 | 12 | 31 | болт М6 |
