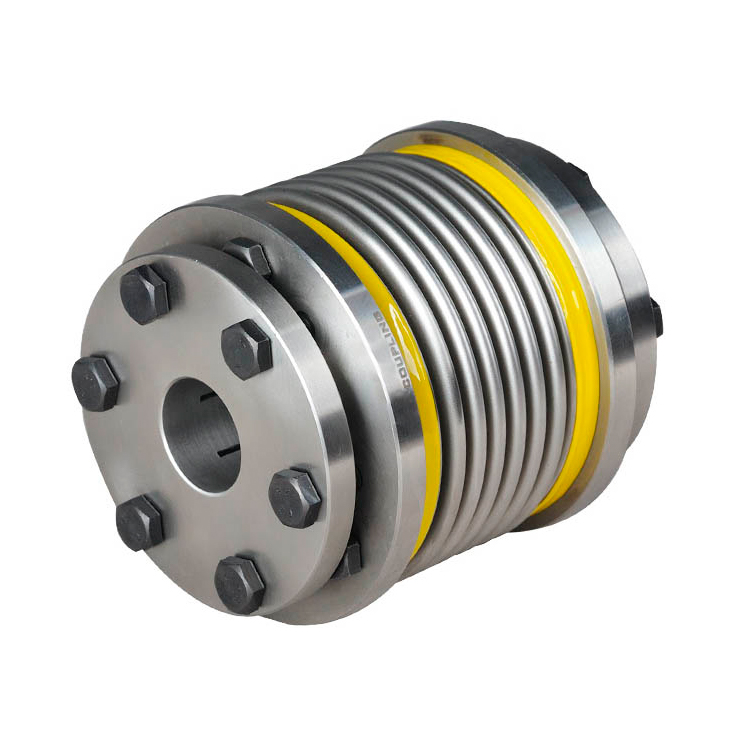

Муфта сильфонная CRZ-82x95-28x28

Муфта сильфонная CRZ-82x95-28x28
Муфта сильфонная CRZ-82x95-28x28
руб. /шт
Кол-во:
Избранное
Сравнить
Сильфонные муфты обладают наилучшими характеристиками - отличной крутильной жесткостью и прочностью(не менее, чем у мембранных), при этом они более гибкие и компенсируют погрешности взаимного расположения валов, угол между соединяемыми валами может достигать 2°. Cоединительные диаметры 28x28 мм. Муфты линейки CRZ полностью стальные , что является преимуществом среди сильфонных муфт и позволяет использовать данную их в наиболее важных и нагруженных соединениях
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Диаметр82 мм
Длина95 мм
Допустимая несоосность
Крутящий момент, max.240 Н*м
Материалнерж. сталь
Момент инерции1.1*10^-3 Кг*М^2
Номинальный момент120 Н*м
Скорость12000 об\мин
ЧЕРТЕЖИ

Чертеж для Муфта сильфонная 82x95-28x28 цанговый зажим

Модельd1d2DD1LL1L2BДлина
CRZ-65x80-19x24 19 24 65 82 мм 51 12 26 болт М6 80 мм
CRZ-65x80-20x24 20 24 65 82 мм 51 12 26 болт М6 80 мм
CRZ-65x80-22x25 22 25 65 82 мм 51 12 26 болт М6 80 мм
CRZ-65x80-24x25 24 25 65 82 мм 51 12 26 болт М6 80 мм
CRZ-82x95-28x20 28 20 82 82 мм 60 12 31 болт М6 95 мм
CRZ-82x95-28x25 28 25 82 82 мм 60 12 31 болт М6 95 мм
CRZ-82x95-28x28 28 28 82 82 мм 60 12 31 болт М6 95 мм
CRZ-82x95-28x30 28 30 82 82 мм 60 12 31 болт М6 95 мм
