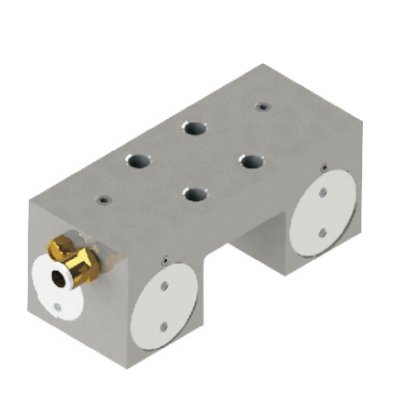

L25S - зажим для рельса
Новинка
L25S - зажим для рельса

L25S - зажим для рельса Копировать информацию о товаре в буфер

Фиксирующий зажим для шарикового рельса 25 мм, с пневматическим приводом - при подаче давления штоки фиксатора сжимают(или освобождают, в зависимости от типа) рельс с боков, жестко фиксируя конструкцию от осевого перемещения.
Под заказ

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Тип зажима
нормально разомкнутый (NO)
Типоразмер направляющей
25 мм
Усилие страгивания
1000 Н
Вид направляющей|
шариковая
Все характеристики
(0)
отзывов: 0
34050 34 050 р. / шт

Фиксатор профильного шарикового рельса пневматический

Зажим для профильного рельса, принцип действия - расклинивание. Под действием сжатого воздуха подпружиненные клинья выдвигаются и стискивают профильную направляющую с боков, обеспечивая очень надежный зажим рельса. Благодаря специальному дизайну, зажим происходит плавно, без ударов по рельсу. Пока давление не подано - клинья отжаты пружинами в исходное положение, т.е. тормоз является "нормально разжатым".
Тормоз удобно ставится непосредственно на подвижную часть станка - рабочий стол, монтажную плиту - и служит для исключения сдвига подвижного блока в те моменты, когда это необходимо.
Тормоза серии LS отличаются малыми габаритами, подходят для наиболее распространенный шариковых профильных направляющих качения, таких как HGR Hiwin, GHR HSAС и т.п.

Технические характеристики

ПараметрЗначение
Рабочее давление0.2..0.8 МПа
Линейное усилие удержания (/с пневмоусилением)1000 Н
Скорость срабатывания<0.06 с
Тип зажиманормально разомкнутый (NO)
Температура среды0..+70°C
Рабочая средасжатый воздух
Расход рабочей среды0.02 л/ч

Чертежи

свернуть
Чертеж для

МодельAH1HH2BML1BEDJ1J2J3L
L20S 66-30420M66205.84.5202010.539
L25S 7540365.523M682364.5202010.539
L30S 904542728M88286.54.522229,542
L35S 1005548734M8103494.52424942
L45S 1207060945M101545134.5262612,551
L55S 13880701853M101653104.5303010,551
