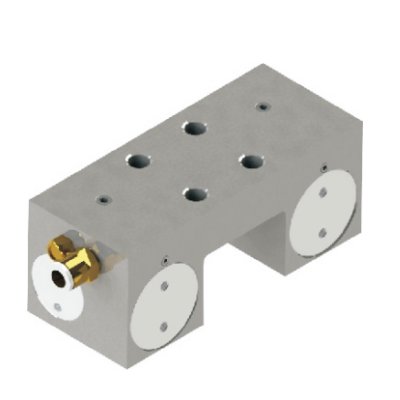

LS35S - зажим для рельса Копировать информацию о товаре в буфер
Фиксирующий зажим для шарикового рельса 35 мм, с пневматическим приводом - при подаче давления штоки фиксатора сжимают(или освобождают, в зависимости от типа) рельс с боков, жестко фиксируя конструкцию от осевого перемещения.
(0)
отзывов: 0
Тип зажима
нормально разомкнутый (NO)
Типоразмер направляющей
35 мм
Усилие страгивания
2100 Н
Вид направляющей|
шариковая
Все характеристики
Фиксатор профильного шарикового рельса пневматический
Зажим для профильного рельса, принцип действия - расклинивание. Под действием сжатого воздуха подпружиненные клинья выдвигаются и стискивают профильную направляющую с боков, обеспечивая очень надежный зажим рельса. Благодаря специальному дизайну, зажим происходит плавно, без ударов по рельсу. Пока давление не подано - клинья отжаты пружинами в исходное положение, т.е. тормоз является "нормально разжатым".Тормоз удобно ставится непосредственно на подвижную часть станка - рабочий стол, монтажную плиту - и служит для исключения сдвига подвижного блока в те моменты, когда это необходимо.
Тормоза серии LS отличаются малыми габаритами, подходят для наиболее распространенный шариковых профильных направляющих качения, таких как HGR Hiwin, GHR HSAС и т.п.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Рабочее давление | 0.2..0.8 МПа |
| Линейное усилие удержания (/с пневмоусилением) | 2100 Н |
| Скорость срабатывания | <0.06 с |
| Тип зажима | нормально разомкнутый (NO) |
| Температура среды | 0..+70°C |
| Рабочая среда | сжатый воздух |
| Расход рабочей среды | 0.03 л/ч |
Чертежи
свернуть
| Модель | A | H1 | H | H2 | B | M | L1 | B | E | D | J1 | J2 | J3 | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LS20S | 66 | - | 30 | 4 | 20 | M6 | 6 | 20 | 5.8 | 4.5 | 20 | 20 | 10.5 | 39 |
| LS25S | 75 | 40 | 36 | 5.5 | 23 | M6 | 8 | 23 | 6 | 4.5 | 20 | 20 | 10.5 | 39 |
| LS30S | 90 | 45 | 42 | 7 | 28 | M8 | 8 | 28 | 6.5 | 4.5 | 22 | 22 | 9,5 | 42 |
| LS35S | 100 | 55 | 48 | 7 | 34 | M8 | 10 | 34 | 9 | 4.5 | 24 | 24 | 9 | 42 |
| LS45S | 120 | 70 | 60 | 9 | 45 | M10 | 15 | 45 | 13 | 4.5 | 26 | 26 | 12,5 | 51 |
| LS55S | 138 | 80 | 70 | 18 | 53 | M10 | 16 | 53 | 10 | 4.5 | 30 | 30 | 10,5 | 51 |
