LS20S - зажим для рельса
Новинка

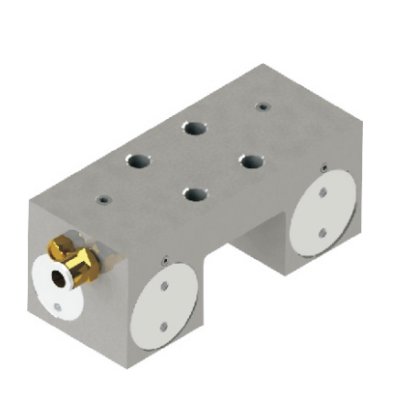

LS20S - зажим для рельса

LS20S - зажим для рельса Копировать информацию о товаре в буфер

Фиксирующий зажим для шарикового рельса 20 мм, с пневматическим приводом - при подаче давления штоки фиксатора сжимают(или освобождают, в зависимости от типа) рельс с боков, жестко фиксируя конструкцию от осевого перемещения.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Тип зажима
нормально разомкнутый (NO)
Типоразмер направляющей
20 мм
Усилие страгивания
900 Н
Вид направляющей
шариковая
Все характеристики
(0)
отзывов: 0
29360 29 360 р. / шт
Зажим для профильного рельса, принцип действия - расклинивание. Под действием сжатого воздуха подпружиненные клинья выдвигаются и стискивают профильную направляющую с боков, обеспечивая очень надежный зажим рельса. Благодаря специальному дизайну, зажим происходит плавно, без ударов по рельсу. Пока давление не подано - клинья отжаты пружинами в исходное положение, т.е. тормоз является "нормально разжатым".
Тормоз удобно ставится непосредственно на подвижную часть станка - рабочий стол, монтажную плиту - и служит для исключения сдвига подвижного блока в те моменты, когда это необходимо.
Тормоза серии LS отличаются малыми габаритами, подходят для наиболее распространенный шариковых профильных направляющих качения, таких как HGR Hiwin, GHR HSAС и т.п.

Технические характеристики

ПараметрЗначение
Рабочее давление0.2..0.8 МПа
Линейное усилие удержания (/с пневмоусилением)900 Н
Скорость срабатывания<0.06 с
Тип зажиманормально разомкнутый (NO)
Температура среды0..+70°C
Рабочая средасжатый воздух
Расход рабочей среды0.018 л/ч

Чертежи

свернуть
Чертеж для LS20S

МодельAH1HH2BML1BEDJ1J2J3L
LS20S 66 - 30 4 20 M6 6 20 5.8 4.5 20 20 10.5 39
LS25S 75 40 36 5.5 23 M6 8 23 6 4.5 20 20 10.5 39
LS30S 90 45 42 7 28 M8 8 28 6.5 4.5 22 22 9,5 42
LS35S 100 55 48 7 34 M8 10 34 9 4.5 24 24 9 42
LS45S 120 70 60 9 45 M10 15 45 13 4.5 26 26 12,5 51
LS55S 138 80 70 18 53 M10 16 53 10 4.5 30 30 10,5 51
