Каретка MGW9C на минирельс
Каретка MGW9C на минирельс
1059
руб. /шт

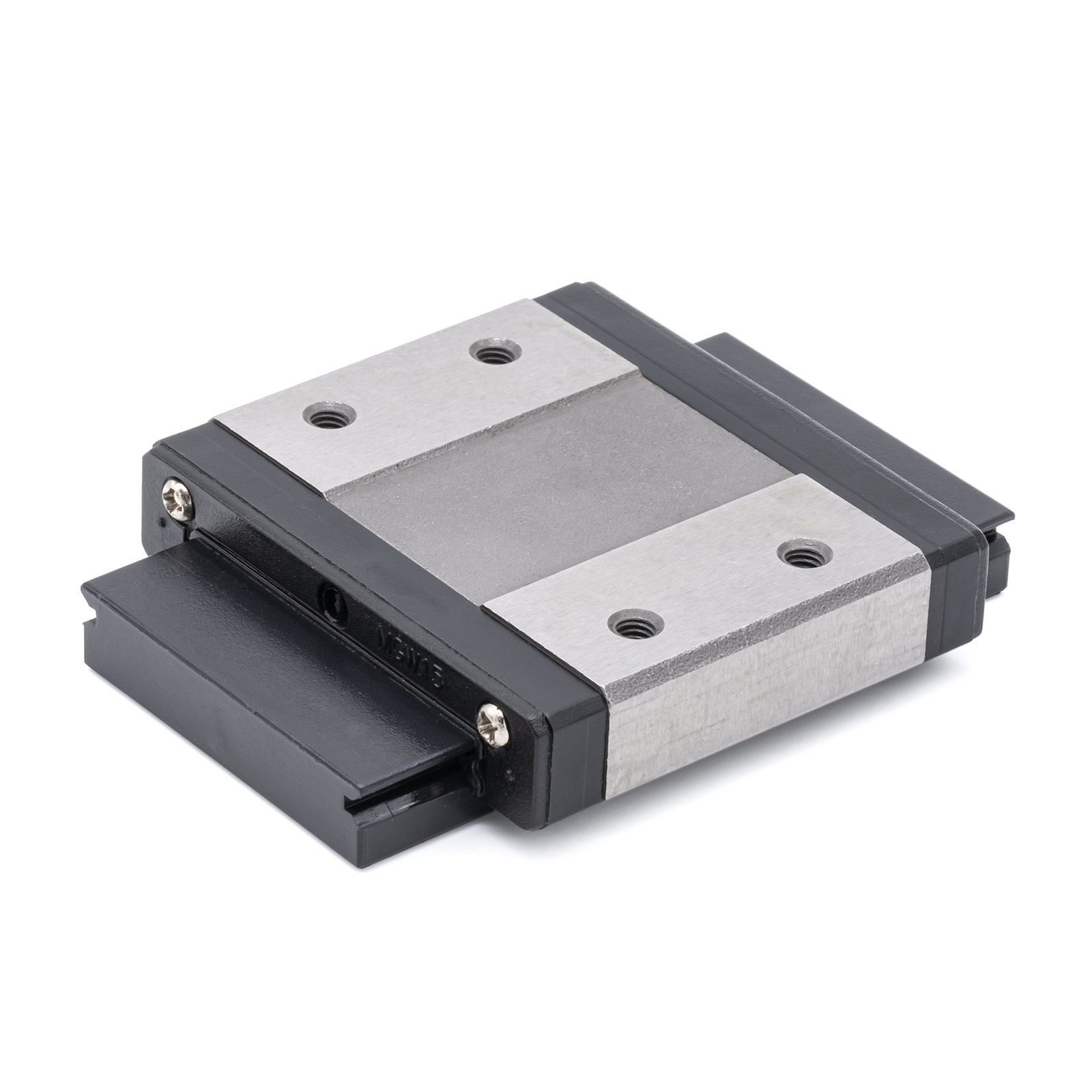

Линейный подшипник(каретка) на профильный минирельс MGW типоразмера 2х9 мм
Профильные рельсовые направляющая бюджетной серии MGW - миниатюрные рельсы с расширенным основанием. Типоразмер 2х9 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок - U-образный, позволяет выдерживать нагрузки по всем направлениям.Оптимально применимы в оборудовании, где требуется позиционирование без большой нагрузки - 3D-принтеры, граверы(в т.ч. лазерные), оси Z станков плазменной резки и т.п.
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Нагрузочные характеристики кареток
| Грузоподъемность стат. | 3,9 кН |
| Грузоподъемность дин. | 2.4 кН |
| Момент Ma | 16 Нм |
| Момент Mb | 16 Нм |
| Момент Mc | 36 Нм |
Точность направляющих MG
| Класс точности | C | |
| Допустимые отклонения по высоте (Н) | ±0.04 | |
| Допуcтимое отклонение по ширине (N) | ±0.04 | |
| Один комплект | Среднее отклонение по высоте (Н) | 0.04 |
| Среднее отклонение по высоте (Н) | 0.04 | |
| Среднее отклонение по ширине N | 0.08 | |
Допустимое отклонение параллельности
| Длина рельса |
Max. отклонение, мкм |
||
| C | |||
| <50 | 12 | ||
| 50-80 | 13 | ||
| 80-125 | 14 | ||
| 125-200 | 15 | ||
| 200-250 | 16 | ||
| 250-315 | 17 | ||
| 315-400 | 18 | ||
| 400-500 | 19 | ||
| 500-630 | 20 | ||
| 630-800 | 22 | ||
| 800-1000 | 23 | ||
| 1000-1200 | 25 | ||
ЧЕРТЕЖИ
