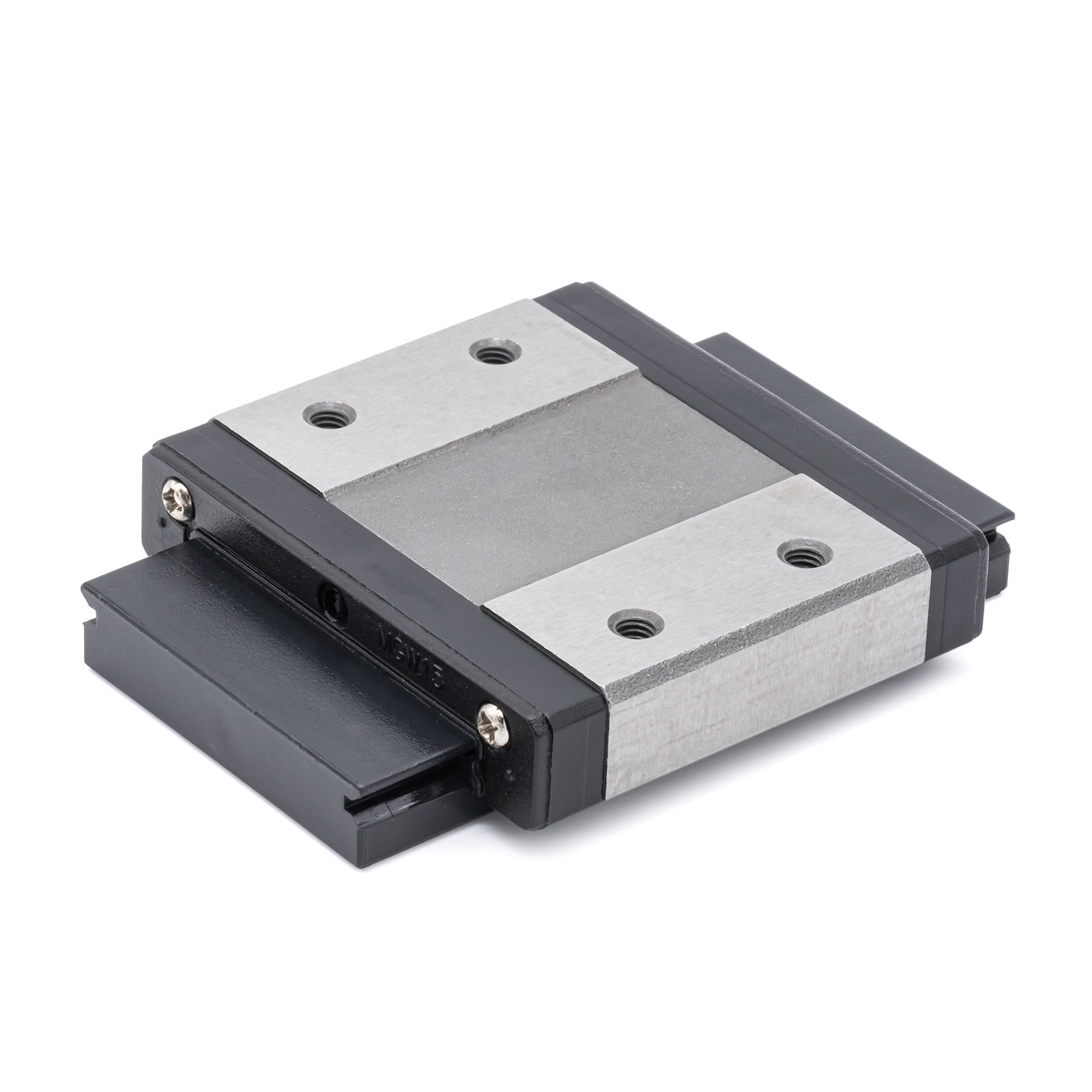

Каретка MGW7С на минирельс

Каретка MGW7С на минирельс
Каретка MGW7С на минирельс
1086 руб. /шт
Кол-во:
Избранное
Сравнить

Линейный подшипник(каретка) на профильный минирельс MGW типоразмера 2х7 мм

Профильные рельсовые направляющая бюджетной серии MGW - миниатюрные рельсы с расширенным основанием. Типоразмер 2х7 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок - U-образный, позволяет выдерживать нагрузки по всем направлениям.

Оптимально применимы в оборудовании, где требуется позиционирование без большой нагрузки - 3D-принтеры, граверы(в т.ч. лазерные), оси Z станков плазменной резки и т.п.

Грузоподъемность каретки 1.3 кН.
Рейтинг
  • Отзывы
  • Технические характеристики
  • Чертежи
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Нагрузочные характеристики кареток

Грузоподъемность стат. 2.1 кН
Грузоподъемность дин. 1.3 кН
Момент Ma 7.0 Нм
Момент Mb 7.0 Нм
Момент Mc 15.1 Нм


Точность направляющих MG

Класс точности C
Допустимые отклонения по высоте (Н) ±0.04
Допуcтимое отклонение по ширине (N) ±0.04
Один комплект Среднее отклонение по высоте (Н) 0.04
Среднее отклонение по высоте (Н) 0.04
Среднее отклонение по ширине N  0.08

Допустимое отклонение параллельности

Длина рельса Max. отклонение, мкм
C
<50 12
50-80 13
80-125 14
125-200 15
200-250 16
250-315 17
315-400 18
400-500 19
500-630 20
630-800 22
800-1000 23
1000-1200 25
ЧЕРТЕЖИ

Каретка MGW7С. Схематический чертеж.
