работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30DDCS Expert-3 - автономный контроллер ЧПУ, 21 оси
Новинка

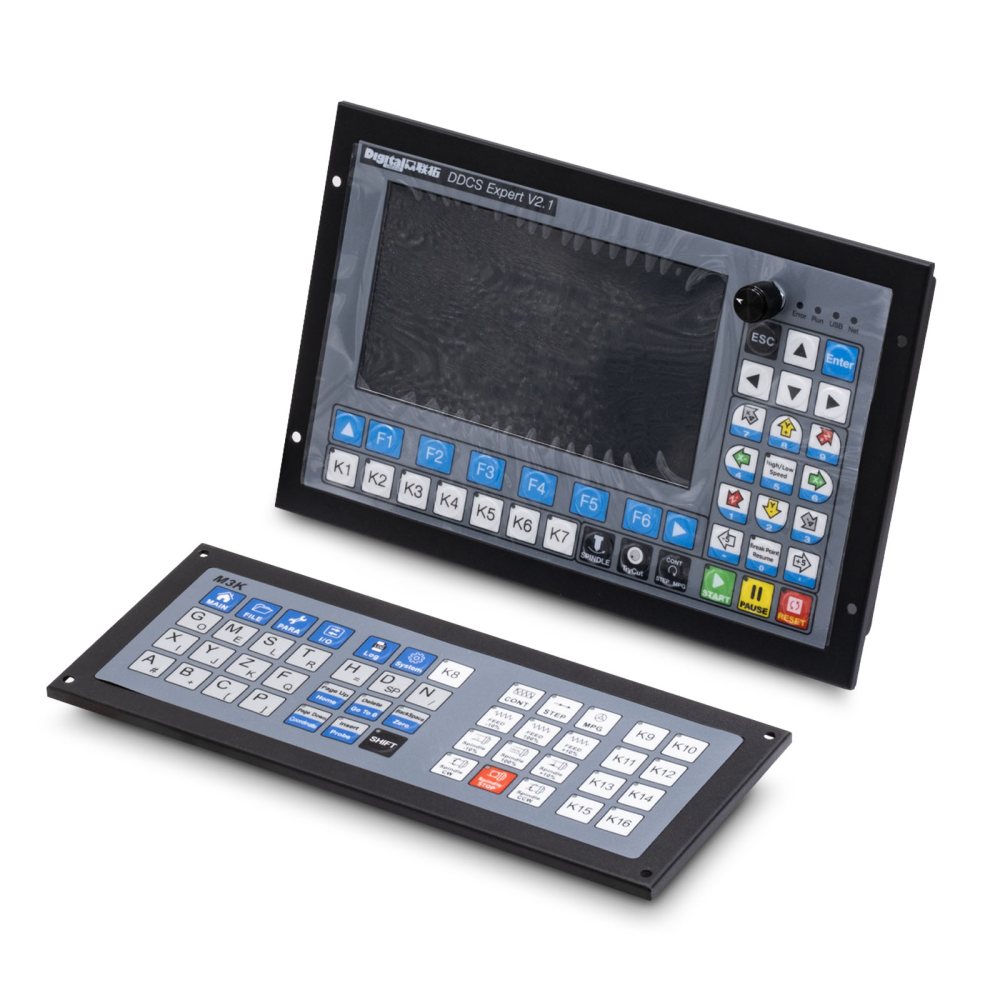

DDCS Expert-3 - автономный контроллер ЧПУ, 21 оси Копировать информацию о товаре в буфер
Автономный ЧПУ контроллер для фрезерного станка на 3 оси, 21 оптоизолированных выхода, 24 оптоизолированных входов, частота 500 кГц, управление STEP/DIR, CW/CCW
Наличие: есть (обновл. 24.09.2025)
(0)
отзывов: 0
Язык
G-код
Частота импульсов
до 1 Мгц
Осей
3
Управление
STEP/DIR, CW/CCW
Все характеристики
DDCS Expert-3 - контроллер управления ЧПУ станком
DDCS Expert представляет собой автономный контроллер движения и используется для управления шаговыми двигателями и серводвигателями (3-5 осей). Контроллер отличается компактными размерами, высокими эксплуатационными характеристиками и удобством использования. В контроллере DDCS Expert используется архитектура ARM+FPGA. ARM управляет пользовательским интерфейсом и анализирует код, а FPGA реализует базовые алгоритмы и генерирует управляющие импульсы. Контроллер работает под управлением операционной системы, разработанной на основе Linux. Максимальная частота выходных импульсов на ось равна 1 МГц, а ширина импульсов является регулируемой (см. руководство на драйвер).Компоновка панели DDCS рациональна с точки зрения экономии места. Контроллер имеет 40 кнопок управления и поддерживает полный набор G-кодов. ЖК-экран с диагональю 7'' (1024х600). Контроллер отличается компактными размерами, высокими эксплуатационными характеристиками и удобством использования.
Комплект поставки
- Контроллер DDCS Expert;
- Клавиатура для DDCS Expert;
- Кабель DB9 1 метр;
- USB-удлинитель 50 см;
- USB-накопитель.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Язык | G-код |
| Число осей | 3 |
| Частота импульсов | до 1 Мгц |
| Управление | STEP/DIR, CW/CCW |
| Сигнал | дифференциальный |
| Разрешение | 0.001 мм |
| Количество входов | 24 |
| Количество выходов | 21 |
| Интерфейсы | Ethernet, USB |
| Питание | 24 В, 0.5 А |
| Управление шпинделем | 0..10 В, STEP/DIR |
| Поддержка пульта(ручн. генератора импульсов MPG) | есть |
| Особенности | линейная и круговая интерполяция; поддержка подчиненных осей; поддержка щупов; поддержка датчиков длины фрезы; неограниченный размер файла программы; и др. (см. документацию). |
Чертежи
