CRC-20х32-6.35x10 - муфта сильфонная
Новинка
CRC-20х32-6.35x10 - муфта сильфонная

CRC-20х32-6.35x10 - муфта сильфонная Копировать информацию о товаре в буфер

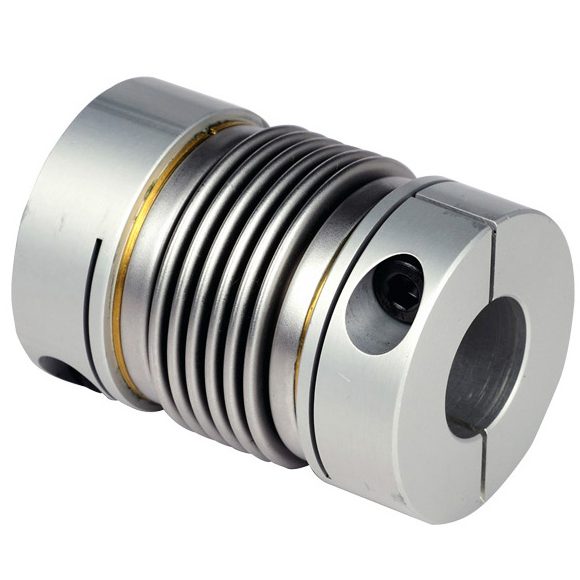

Муфта алюминиевая соединительная со стальной сильфонной вставкой, соединительные диаметры 6.35 ммx10 мм мм.
Наличие: есть (обновл. 21.10.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Длина
32 мм
Диаметр
20 мм
Материал
алюминиевый сплав AL6061-Т6
Момент крутящий, max.|
4 Нм
Все характеристики
(0)
отзывов: 0
2486 2 486 р. / шт

Муфта с впаяным гибким сильфоном 6.35 мм

Соединительная муфта серии CRC. Сильфонные муфты обрладают наилучшими характеристиками - отличной крутильной жесткостью и прочностью(не менее, чем у мембранных), при этом они более гибкие и компенсируют погрешности взаимного расположения валов, угол между соединяемыми валами может достигать 2°, а расстояние между осями(между плоскостями) 0.5 мм - что существенно больше, чем у мембранных. Диаметр соединяемых валов 6.35 мм и 10 мм мм

Технические характеристики

ПараметрЗначение
Соединямый диаметр #1, мм6.35 мм
Соединямый диаметр #2, мм10 мм
Крутящий момент (номинальный)
Крутящий момент (макс.)4 Нм
Макс. угол между валами
Радиальное смещение валов0.15 мм
Скорость вращения(макс.)12000 об/мин
Обработка поверхностиоксидирование
Момент инерции, кг*м21.1×10-6
Материалалюминиевый сплав AL6061-Т6
Жесткость на кручение3 Нм/град

Чертежи

свернуть
Чертеж для

Модельd1d2LFDCM
CRC-32х42-10х12.7 1012.74212.532 мм17M4х16
CRC-32х42-10x14 10144212.53217M4х16
CRC-32х42-12х12.7 1212.74212.530 мм17M4х16
CRC-32х42-12x14 12144212.53217M4х16
CRC-32х42-14x14 14144212.53217M4х16
CRC-40x55-14x16 14164212.540 мм17M4х16
CRC-40х55-10х14 101455134017M4х16
CRC-40х55-12х14 121455134029M4х20
CRC-40х55-14х20 1420551340 мм29M4х20
CRC-40х55-19х20 1920551340 мм29M4х20
CRC-55х72-19х20 192072195032M4х20
CRC-20х32-6.35x6 6.35 мм6 мм32820 мм17M3х10
CRC-20х32-6.35x8 6.35 мм8 мм32820 мм17M3х10
CRC-20х32-6.35x10 6.35 мм10 мм32820 мм17M3х10
CRC-20х32-8x8 8 мм8 мм32820 мм17M3х10
CRC-20х32-8x10 8 мм10 мм32820 мм17M3х10
