CRC-20х32-8x8 - муфта сильфонная Копировать информацию о товаре в буфер

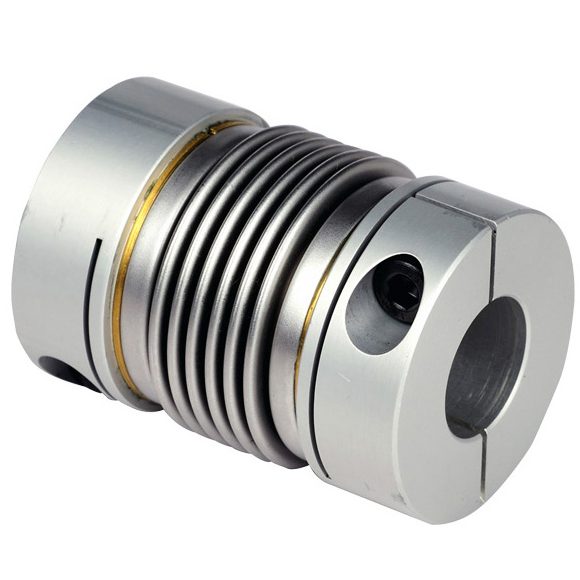

Муфта алюминиевая соединительная со стальной сильфонной вставкой, соединительные диаметры 8 ммx8 мм мм.
Муфта с впаяным гибким сильфоном 8 мм
Соединительная муфта серии CRC. Сильфонные муфты обрладают наилучшими характеристиками - отличной крутильной жесткостью и прочностью(не менее, чем у мембранных), при этом они более гибкие и компенсируют погрешности взаимного расположения валов, угол между соединяемыми валами может достигать 2°, а расстояние между осями(между плоскостями) 0.5 мм - что существенно больше, чем у мембранных. Диаметр соединяемых валов 8 мм и 8 мм мм
Технические характеристики
| Параметр | Значение |
|---|---|
| Соединямый диаметр #1, мм | 8 мм |
| Соединямый диаметр #2, мм | 8 мм |
| Крутящий момент (номинальный) | |
| Крутящий момент (макс.) | 4 Нм |
| Макс. угол между валами | 2° |
| Радиальное смещение валов | 0.15 мм |
| Скорость вращения(макс.) | 12000 об/мин |
| Обработка поверхности | оксидирование |
| Момент инерции, кг*м2 | 1.1×10-6 |
| Материал | алюминиевый сплав AL6061-Т6 |
| Жесткость на кручение | 3 Нм/град |
Чертежи
| Модель | d1 | d2 | L | F | D | C | M |
|---|---|---|---|---|---|---|---|
| CRC-32х42-10х12.7 | 10 | 12.7 | 42 | 12.5 | 32 мм | 17 | M4х16 |
| CRC-32х42-10x14 | 10 | 14 | 42 | 12.5 | 32 | 17 | M4х16 |
| CRC-32х42-12х12.7 | 12 | 12.7 | 42 | 12.5 | 30 мм | 17 | M4х16 |
| CRC-32х42-12x14 | 12 | 14 | 42 | 12.5 | 32 | 17 | M4х16 |
| CRC-32х42-14x14 | 14 | 14 | 42 | 12.5 | 32 | 17 | M4х16 |
| CRC-40x55-14x16 | 14 | 16 | 42 | 12.5 | 40 мм | 17 | M4х16 |
| CRC-40х55-10х14 | 10 | 14 | 55 | 13 | 40 | 17 | M4х16 |
| CRC-40х55-12х14 | 12 | 14 | 55 | 13 | 40 | 29 | M4х20 |
| CRC-40х55-14х20 | 14 | 20 | 55 | 13 | 40 мм | 29 | M4х20 |
| CRC-40х55-19х20 | 19 | 20 | 55 | 13 | 40 мм | 29 | M4х20 |
| CRC-55х72-19х20 | 19 | 20 | 72 | 19 | 50 | 32 | M4х20 |
| CRC-20х32-6.35x6 | 6.35 мм | 6 мм | 32 | 8 | 20 мм | 17 | M3х10 |
| CRC-20х32-6.35x8 | 6.35 мм | 8 мм | 32 | 8 | 20 мм | 17 | M3х10 |
| CRC-20х32-6.35x10 | 6.35 мм | 10 мм | 32 | 8 | 20 мм | 17 | M3х10 |
| CRC-20х32-8x8 | 8 мм | 8 мм | 32 | 8 | 20 мм | 17 | M3х10 |
| CRC-20х32-8x10 | 8 мм | 10 мм | 32 | 8 | 20 мм | 17 | M3х10 |
