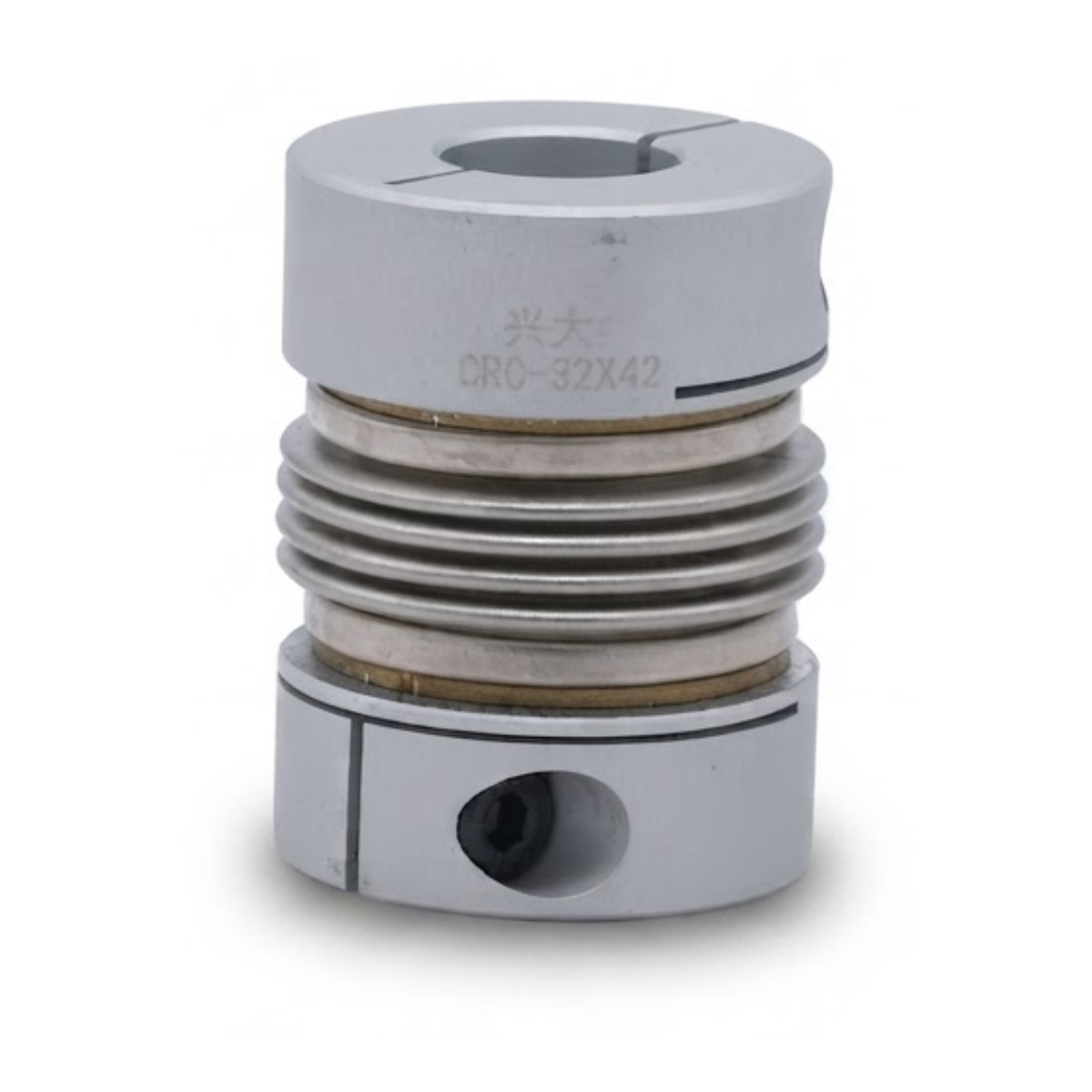

CRC-32х42-14x14 - муфта сильфонная

CRC-32х42-14x14 - муфта сильфонная Копировать информацию о товаре в буфер

Муфта алюминиевая соединительная со стальной сильфонной вставкой, соединительные диаметры 14x14 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Длина
42
Диаметр
32
Материал
6061Т651
Крутящий момент, max.
7 Нм
Все характеристики
(0)
отзывов: 0
1965 1 965 р. / шт

Муфта с впаяным гибким сильфоном 14

Соединительная муфта серии CRC. Сильфонные муфты обрладают наилучшими характеристиками - отличной крутильной жесткостью и прочностью(не менее, чем у мембранных), при этом они более гибкие и компенсируют погрешности взаимного расположения валов, угол между соединяемыми валами может достигать 2°, а расстояние между осями(между плоскостями) 0.5 мм - что существенно больше, чем у мембранных. Диаметр соединяемых валов 14 и 14 мм.

Технические характеристики

ПараметрЗначение
Соединямый диаметр #1, мм14
Соединямый диаметр #2, мм14
Крутящий момент(макс.)7 Нм
Макс. угол между валами
Радиальное смещение валов0.2 мм
Скорость вращения(макс.)7200 об/мин
Обработка поверхностиоксидирование
Момент инерции, кг*м29.7×10-6
Материал6061Т651
Жесткость на кручение6 Нм/град

Чертежи

свернуть
Чертеж для CRC-32х42-14x14

Модельd1d2LFDCM
CRC-32х42-10х12.7 10 12.7 42 12.5 32 мм 17 M4х16
CRC-32х42-10x14 10 14 42 12.5 32 17 M4х16
CRC-32х42-12х12.7 12 12.7 42 12.5 30 мм 17 M4х16
CRC-32х42-12x14 12 14 42 12.5 32 17 M4х16
CRC-32х42-14x14 14 14 42 12.5 32 17 M4х16
CRC-40x55-14x16 14 16 42 12.5 40 мм 17 M4х16
CRC-40х55-10х14 10 14 55 13 40 17 M4х16
CRC-40х55-12х14 12 14 55 13 40 29 M4х20
CRC-40х55-14х20 14 20 55 13 40 мм 29 M4х20
CRC-40х55-19х20 19 20 55 13 40 мм 29 M4х20
CRC-55х72-19х20 19 20 72 19 50 32 M4х20
