работаем с 08:00 до 16:30, перерыв с 12:30 до 13:3020HS30-0504A-100 - шаговый мотор редуктор
20HS30-0504A-100 - шаговый мотор редуктор Копировать информацию о товаре в буфер
Фланец 20 мм (NEMA 8), Передаточное число 100:1, Скорость вращения 1.2 - 3.6 об/мин, Момент удержания 1.2 Нм
Наличие: есть (обновл. 11.10.2024)
(0)
отзывов: 0
Фланец
20 мм (NEMA 8)
Передаточное отношение
100:1
Крутящий момент, max.|
1.2 Нм
Все характеристики
Планетарный шаговый мотор редуктор

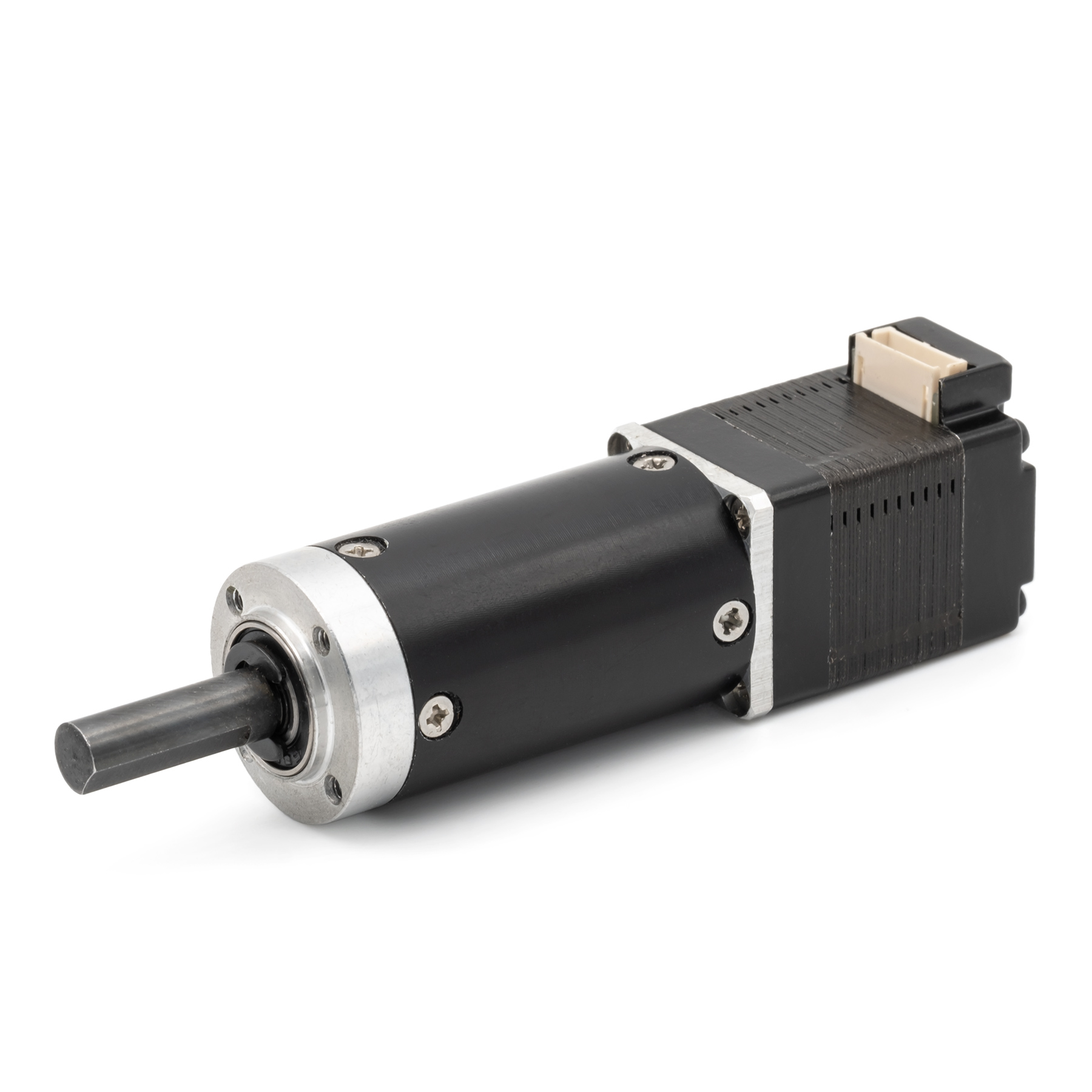

Мотор-редуктор на базе шагового биполярного двигателя с фланцем 20 мм (NEMA 8) и прецизионного планетарного редуктора с передаточным отношением 100:1, число ступеней редукции 3, выходной момент удержания 1.2 Нм, люфт ≤1.5°
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Ступень редукции | 3 |
| Условное передаточное число | 100:1 |
| КПД | 73% |
| Люфт | ≤1.5° |
| Момент удержания | 1.2 Нм |
| Максимальный момент редуктора | 4.8 Нм |
Чертежи
свернуть
| Модель | Передаточное число | L | L1 | L2 | L3 | H | F | D | D1 | D2 | e | d | d1 | c | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20HS30-0504A-19 | 33 | 28 | 20 | 17.5 | 25 | 20 | 14 | 22 | 18 | 1.5 | 6 | M2 | 5.5 | 15 | |
| 20HS30-0504A-100 | 41.5 | 28 | 20 | 17.5 | 25 | 20 | 14 | 22 | 18 | 1.5 | 6 | M2 | 5.5 | 15 | |
| 20HS42-0504A-5 | 24.5 | 41 | 20 | 17.5 | 25 | 20 | 14 | 22 | 18 | 1.5 | 6 | M2 | 5.5 | 15 | |
| 20HS42-0504A-14 | 33 | 41 | 20 | 17.5 | 25 | 20 | 14 | 22 | 18 | 1.5 | 6 | M2 | 5.5 | 15 |
