работаем с 08:00 до 16:30, перерыв с 12:30 до 13:3020HS42-0504A-14 - шаговый мотор редуктор
20HS42-0504A-14 - шаговый мотор редуктор Копировать информацию о товаре в буфер
Фланец 20 мм (NEMA 8), Передаточное число 14:1, Скорость вращения 8.5 - 25.7 об/мин, Момент удержания 0.34 Нм
Наличие: есть (обновл. 08.12.2024)
(0)
отзывов: 0
Фланец
20 мм (NEMA 8)
Передаточное отношение
14:1
Крутящий момент, max.
0.34 Нм
Все характеристики

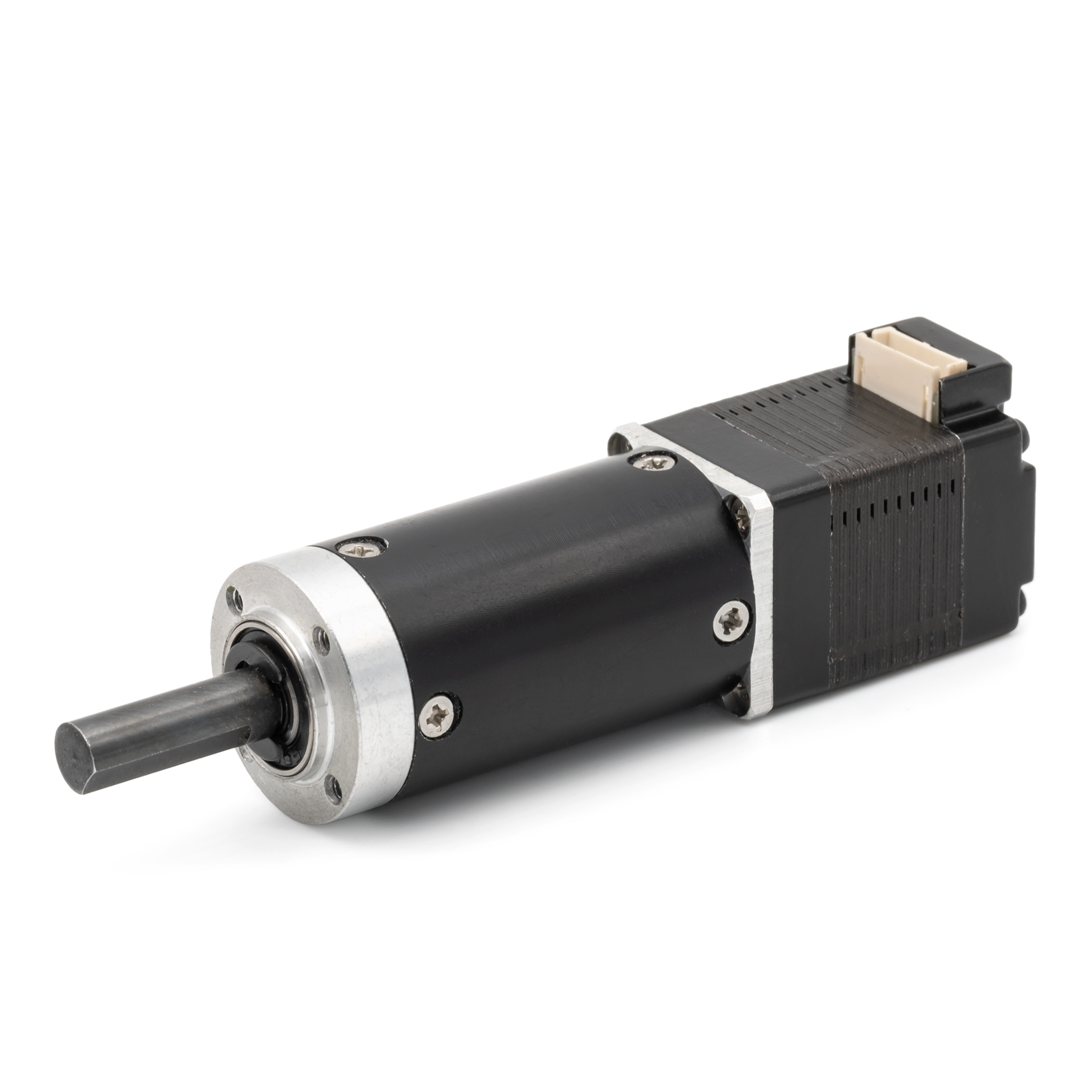

Планетарный шаговый мотор редуктор
Мотор-редуктор на базе шагового биполярного двигателя с фланцем 20 мм (NEMA 8) и прецизионного планетарного редуктора с передаточным отношением 14:1, число ступеней редукции 2, выходной момент удержания 0.34 Нм, люфт ≤1.5°
Технические характеристики
свернуть
Параметр | Значение |
---|---|
Ступень редукции | 2 |
Условное передаточное число | 14:1 |
КПД | 80% |
Люфт | ≤1.5° |
Момент удержания | 0.34 Нм |
Максимальный момент редуктора | 0.3 Нм |
Чертежи
свернуть
Модель | Передаточное число | L | L1 | L2 | L3 | H | F | D | D1 | D2 | e | d | d1 | c | t |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
20HS30-0504A-19 | 33 | 28 | 20 | 17.5 | 25 | 20 | 14 | 22 | 18 | 1.5 | 6 | M2 | 5.5 | 15 | |
20HS30-0504A-100 | 41.5 | 28 | 20 | 17.5 | 25 | 20 | 14 | 22 | 18 | 1.5 | 6 | M2 | 5.5 | 15 | |
20HS42-0504A-5 | 24.5 | 41 | 20 | 17.5 | 25 | 20 | 14 | 22 | 18 | 1.5 | 6 | M2 | 5.5 | 15 | |
20HS42-0504A-14 | 33 | 41 | 20 | 17.5 | 25 | 20 | 14 | 22 | 18 | 1.5 | 6 | M2 | 5.5 | 15 |
