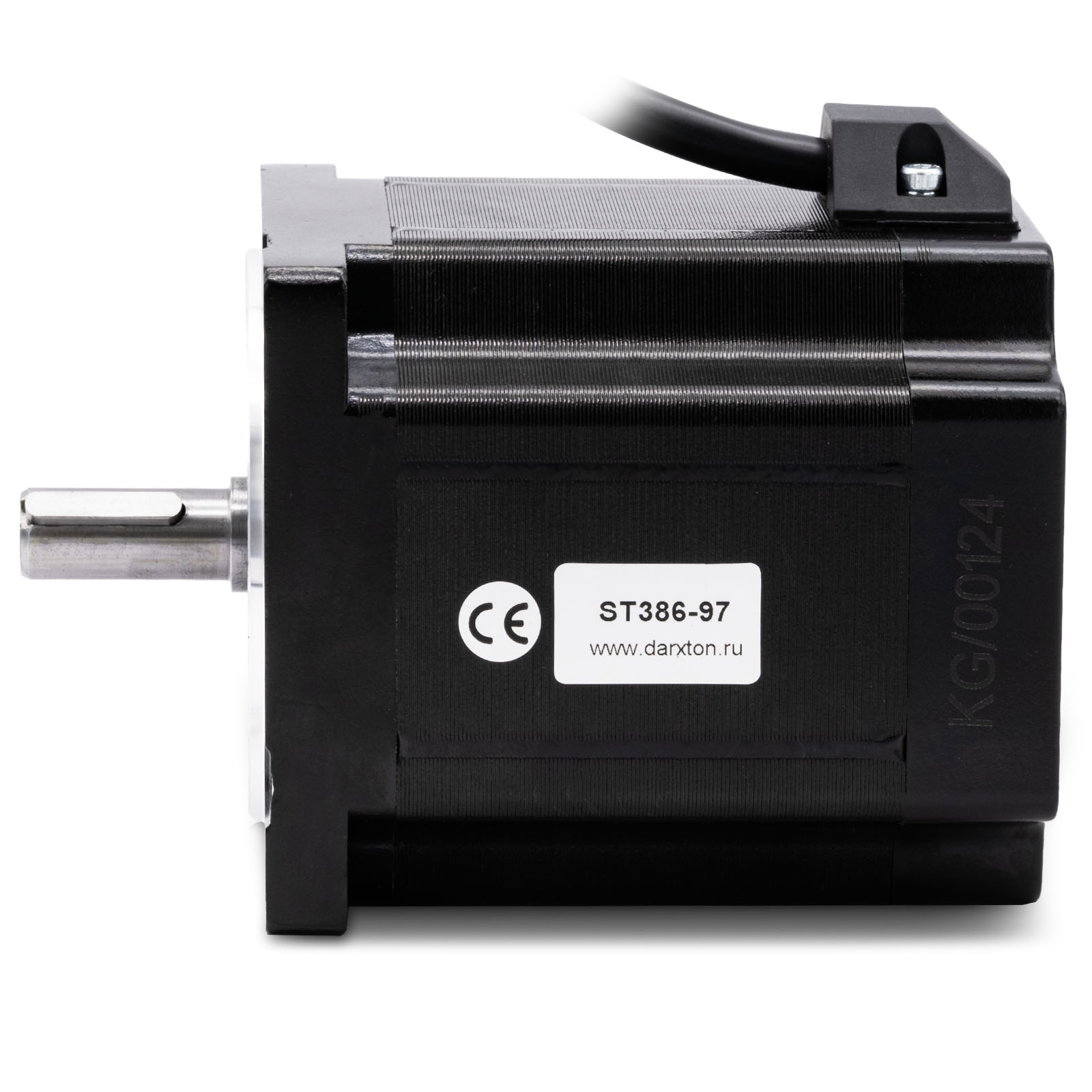

ST386-97 - шаговый двигатель

ST386-97 - шаговый двигатель Копировать информацию о товаре в буфер

3х-фазный ШД, фланец 85 мм, длина 97 мм, момент 4 Нм, ток фазы 5.8 А, сопротивление 0.5 Ом, индуктивность 1.5 мГн. Вал 12 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Ток, I
5.8 А
Тип двигателя
3х-фазный ШД
Длина
97 мм
Момент крутящий, max.
4 Нм
Фланец|
85 мм
Все характеристики
(0)
отзывов: 0
4580 4 580 р. / шт

Гибридный трехфазный ШД с фланцем 85 мм, длина 97 мм (hybrid stepper motor)

Трёхфазные шаговые двигатели ST3 предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных и раскроечных комплексах, актуаторах, модулях линейного перемещения, измерительном и манипулирующем оборудовании. Трехфазные шаговые двигатели отличаются от биполярных более низким моментом удержания, но значительно более высокой (в 2-3 раза) достижимой скоростью вращения. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением.

Технические характеристики

ПараметрЗначение
Тип двигателя3х-фазный ШД
Фланец85 мм
Момент удержания4 Нм
Ток фазы5.8 А
Длина корпуса97 мм
Шаг1.2° (300 шагов/об)
Сопротивление обмотки0.5 Ом
Индуктивность1.5 мГн
Рабочая температура0..85°С
Класс защитыIP54

Чертежи

свернуть

Чертеж ST386-97

Чертеж для ST386-97

МодельLDHmk
ST386-70 70 мм12 мм15.5 мм4 мм20 мм
ST386-97 97 мм12 мм14 мм4 мм20 мм
ST386-125 125 мм14 мм14 мм4 мм20 мм
