работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30S.EGW30CCZAH - Каретка копия Hiwin (Китай)
Новинка
S.EGW30CCZAH - Каретка копия Hiwin (Китай) Копировать информацию о товаре в буфер
Линейный фланцевый подшипник качения (каретка) копия Hiwin (Китай) серии HG
Наличие: есть (обновл. 27.09.2025)
(0)
отзывов: 0
Грузоподъемность дин.
23.70 кН
Точность
H (высокая)
Типоразмер
30 мм
Форм-фактор
фланцевый
Все характеристики

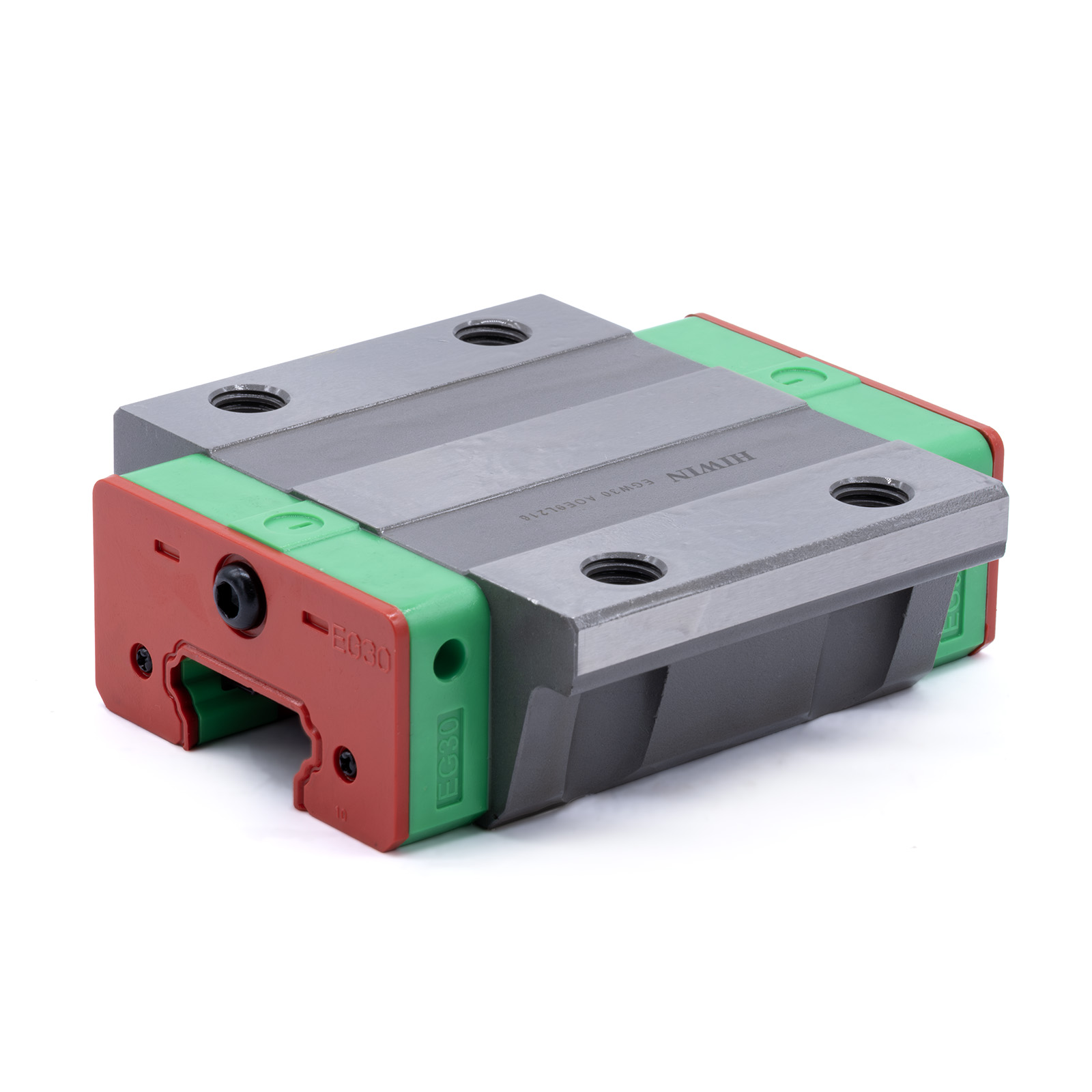

Подшипник линейный копия Hiwin (Китай) S.EGW30CCZAH фланцевый
Сменный линейный фланцевый подшипник (каретка, танкетка) сниженной высоты на низкопрофильную профильную рельсовую направляющую EG 30 мм. Полная копия Hiwin (Китай). Тип C (стандартная грузоподъемность), преднатяг ZA, точность H (высокая). Низкопрофильные направляющие позволяют снизить габариты оборудования.Копия S.EGW30CCZAH полностью совместима с оригинальными профильными направляющими серии EG и является полным аналогом продукции Hiwin, что позволяет заменить существующую систему без дополнительных доработок.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Производитель | копия Hiwin (Китай) |
| Серия | EGH |
| Типоразмер | 30 мм |
| Форм-фактор | фланцевый |
| Тип | C (стандартная грузоподъемность) |
| Преднатяг | ZA |
| Грузоподъемность динамическая | 23.70 кН |
| Грузоподъемность статическая | 47.46 кН |
| Точность | H (высокая) |
| Фланец | есть |
| Крепление | C (сверху и снизу) |
Чертежи
свернуть
Установочные размеры (мм)
| Модель | H | H1 | N |
|---|---|---|---|
| EGW15CAZAC | 24 | 4.5 | 18.5 |
| EGW15CCZAH | 24 | 4.5 | 18.5 |
| EGW20CAZAC | 28 | 6 | 19.5 |
| EGW20CAZAC | 28 | 6 | 19.5 |
| EGW20CCZAH | 28 | 6 | 19.5 |
| EGW25CCZAH | 33 | 7 | 25 |
| EGW25CCZAС | 33 | 7 | 25 |
| EGW30CCZAC | 42 | 10 | 31 |
| EGW30CCZAH | 42 | 10 | 31 |
| EGW35CCZAH | 48 | 11 | 33 |
| Модель | H | H1 | N |
| S.EGW30CCZAH | 42 | 10 | 31 |
Размеры каретки (мм)
| Модель | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EGW15CAZAC | 52 | 41 | 5.5 | 26 | 39.8 | 56.8 | 10.15 | 3.5 | 5.7 | M5 | 5 | 7 | 5.5 | 6 |
| EGW15CCZAH | 52 | 41 | 5.5 | 26 | 39.8 | 56.8 | 10.15 | 3.5 | 5.7 | M5 | 5 | 7 | 5.5 | 6 |
| EGW20CAZAC | 59 | 49 | 5 | 32 | 48.1 | 69.1 | 12.3 | 4.15 | 12 | M6 | 7 | 9 | 6 | 6 |
| EGW20CAZAC | 59 | 49 | 5 | 32 | 48.1 | 69.1 | 12.3 | 4.15 | 12 | M6 | 7 | 9 | 6 | 6 |
| EGW20CCZAH | 59 | 49 | 5 | 32 | 48.1 | 69.1 | 12.3 | 4.15 | 12 | M6 | 7 | 9 | 6 | 6 |
| EGW25CCZAH | 73 | 60 | 6.5 | 35 | 59 | 82.6 | 16.15 | 4.55 | 12 | M8 | 7.5 | 10 | 8 | 8 |
| EGW25CCZAС | 73 | 60 | 6.5 | 35 | 59 | 82.6 | 16.15 | 4.55 | 12 | M8 | 7.5 | 10 | 8 | 8 |
| EGW30CCZAC | 90 | 72 | 9 | 40 | 70,1 | 98,1 | 21,05 | 6 | 12 | M10 | 7 | 10 | 8 | 9 |
| EGW30CCZAH | 90 | 72 | 9 | 40 | 70,1 | 98,1 | 21,05 | 6 | 12 | M10 | 7 | 10 | 8 | 9 |
| EGW35CCZAH | 100 | 82 | 9 | 50 | 78 | 108 | 20 | 7 | 12 | M10 | 10 | 13 | 8.5 | 8.5 |
| Модель | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 |
| S.EGW30CCZAH | 90 | 72 | 9 | 40 | 70,1 | 98,1 | 21,05 | 6 | 12 | M10 | 7 | 10 | 8 | 9 |
Размеры направляющей (мм)
| Модель | Wr | Hr | D | h | d | P | E |
|---|---|---|---|---|---|---|---|
| EGW15CAZAC | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 |
| EGW15CCZAH | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 |
| EGW20CAZAC | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 |
| EGW20CAZAC | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 |
| EGW20CCZAH | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 |
| EGW25CCZAH | 23 | 18 | 11 | 9 | 7 | 60 | 20 |
| EGW25CCZAС | 23 | 18 | 11 | 9 | 7 | 60 | 20 |
| EGW30CCZAC | 28 | 23 | 11 | 9 | 7 | 80 | 20 |
| EGW30CCZAH | 28 | 23 | 11 | 9 | 7 | 80 | 20 |
| EGW35CCZAH | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 |
| Модель | Wr | Hr | D | h | d | P | E |
| S.EGW30CCZAH | 28 | 23 | 11 | 9 | 7 | 80 | 20 |
Номинальный статический момент (кН*м)
| Модель | Mr | Mp | My |
|---|---|---|---|
| EGW15CAZAC | 0.13 | 0.10 | 0.10 |
| EGW15CCZAH | 0.13 | 0.10 | 0.10 |
| EGW20CAZAC | 0.22 | 0.16 | 0.16 |
| EGW20CAZAC | 0.22 | 0.16 | 0.16 |
| EGW20CCZAH | 0.22 | 0.16 | 0.16 |
| EGW25CCZAH | 0.38 | 0.32 | 0.32 |
| EGW25CCZAС | 0.38 | 0.32 | 0.32 |
| EGW30CCZAC | 0.68 | 0.55 | 0.55 |
| EGW30CCZAH | 0.68 | 0.55 | 0.55 |
| EGW35CCZAH | 0.98 | 0.69 | 0.69 |
| Модель | Mr | Mp | My |
| S.EGW30CCZAH | 0.68 | 0.55 | 0.55 |
