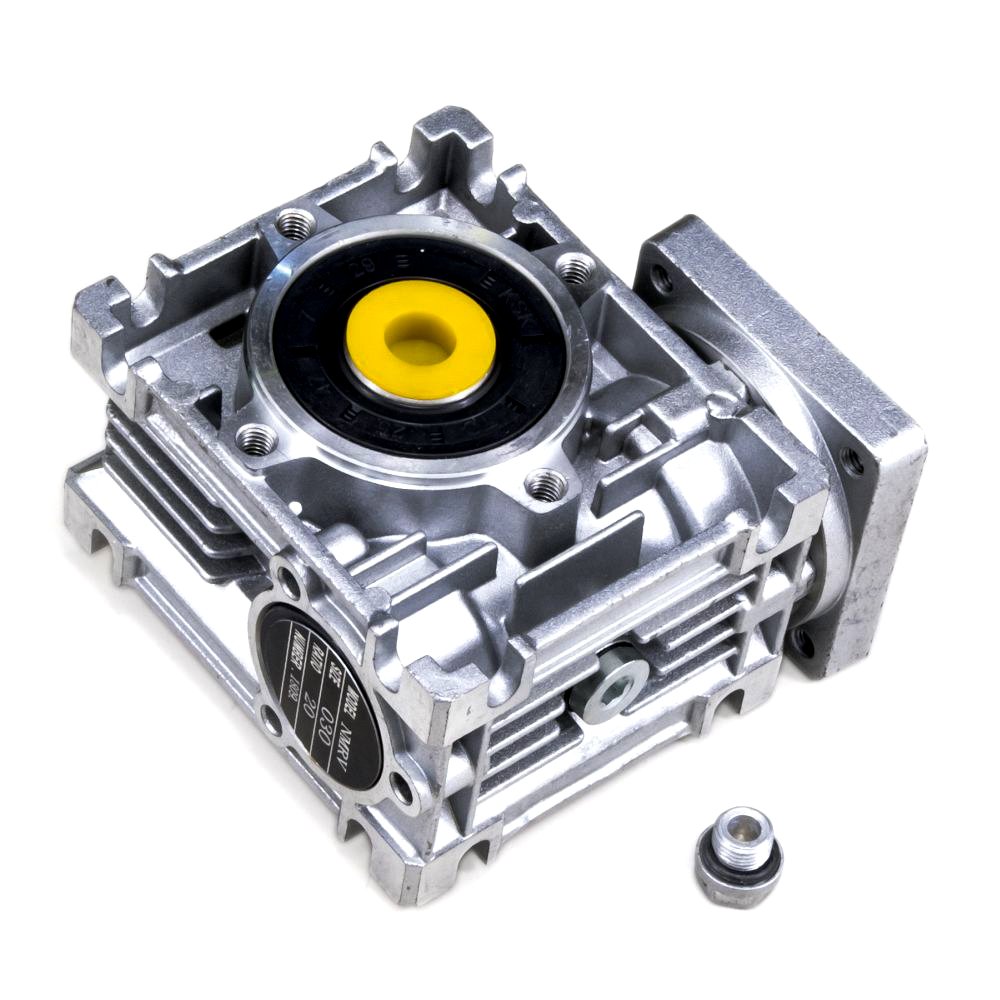

RV30-57 50:1 - червячный редуктор для ШД Копировать информацию о товаре в буфер
Червячный редуктор с выходным фланцем для шагового двигателя 57 мм (NEMA23). Редукция 50:1, люфт до 1.2°.
Наличие: ожидается
Червячный редуктор серии NMRV с фланцем под шаговые двигатели 57 мм (NEMA23). Редуктор с отверстием, в который устанавливается вал со шпонкой, с выходом с одной стороны или с двух, в зависимости от необходимости. Червячные редукторы обладают высокой жесткостью и самоторможением, но при этом имеют неустранимый значительный люфт и высокий нормальный износ передачи.
Руководство на RV30-57 50:1 (pdf)
Скачать 3D-модель для Редуктор червячный RV30-57 50:1 для шагового двигателяТехнические характеристики
| Параметр | Значение |
|---|---|
| Серия(типоразмер) | RV30 |
| Входной фланец | 57 мм (NEMA23) |
| Входное отверстие | 11 мм |
| Передаточное отношение | 50:1 |
| Количество ступеней редукции | 1 |
| Крутящий момент | 14 Нм |
| Крутящий момент, max. | 30 Нм |
| КПД | 56% |
| Люфт | до 1.2° |
| Радиальная нагрузка | 450 Н |
| Осевая нагрузка | 340 Н |
Чертежи
