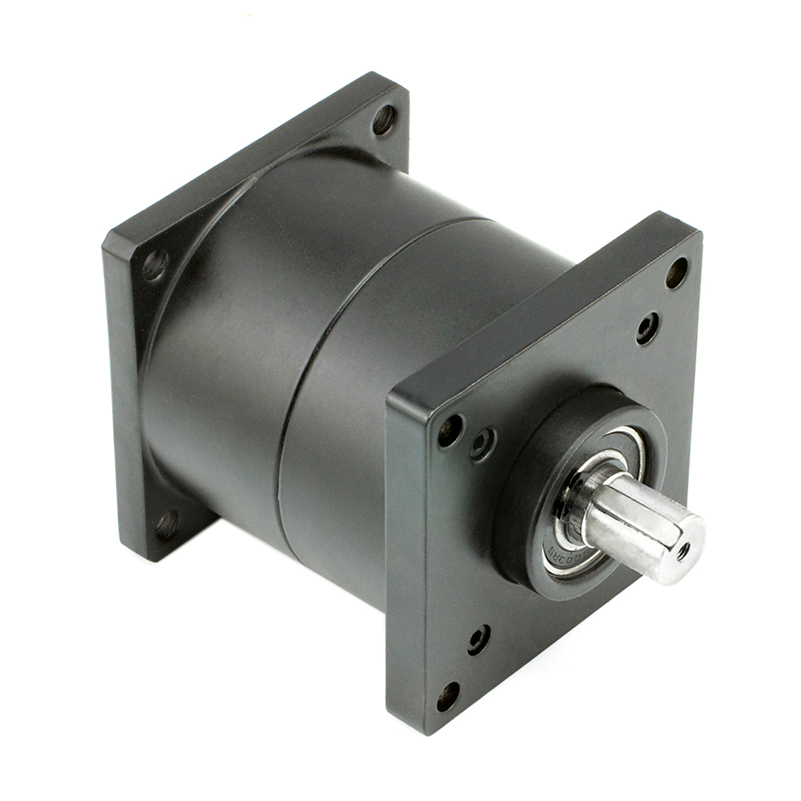

PX60-4 - планетарный редуктор 60 мм Копировать информацию о товаре в буфер
Планетарный бюджетный редуктор для шаговых и серводвигателей с фланцем 60 мм. Коэффициент редукции 4:1, люфт до 1°.
Наличие: есть (обновл. 26.10.2024)
Редуктор с планетарной передачей 4:1 для двигателя с фланцем 60 мм
Бюджетный одноступенчатый планетарный редуктор с крепежным фланцем серии PX, для серводвигателей с фланцем 60 мм. Фиксация вала за счет стягивания вала двигателя, благодаря чему появляется возможность использовать разрезные перезодные втулки на различные диаметры.
Планетарные редукторы, в отличие от червячных, цилиндрических и прочих, обладают рядом преимуществ - соосностью, высоким КПД, большим ресурсом.PX - серия с относительно большим люфтом, поэтому в прецизионном оборудовании неприменима. Для точного оборудования используется серия PF
Технические характеристики
| Параметр | Значение |
|---|---|
| Входной фланец | 60 мм |
| Выходной фланец | 60 мм |
| Входное отверстие под вал | 14 мм |
| Диаметр выходного вала | 14 мм |
| Редукция | 4:1 |
| Число ступеней редукции | 1 |
| Скорость | 2500 об/мин |
| Скорость, кратковременный максимум | 3500 об/мин |
| Крутящий момент (ном.) | 16 Нм |
| Крутящий момент(макс.) | 30 Нм |
| КПД | 87% |
| Люфт | до 1° |
| Радиальная нагрузка | 400 Н |
| Осевая нагрузка | 200 Н |
| Жесткость на кручение | 1.7 Нм/угл.мин. |
| Степень защиты | IP54 |
| Тип шестерней | прямозубые |
| Масса | 0.92 кг |
Чертежи
| Модель | L | L1 | L2 | D | D1 | D2 | D3 | A | d | d1 | d2 | N | h | h1 | h2 | h3 | H | H1 | F | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PX57-4 | 70.5 | 26 | 20 | 42 | 38 | 66.5 | 66.5* | 47.14 | 14 | 6.35 | 4.8 | 27.5 | 5 | - | 3 | 5 | 16 | - | 60 | M5 |
| PX57-4d8 | 70.5 | 26 | 20 | 42 | 38 | 66.5 | 66.5* | 47.14 | 14 | 8 | 4.8 | 27.5 | 5 | - | 3 | 5 | 16 | - | 60 | M5 |
| PX57-10 | 84.5 | 26 | 20 | 42 | 38 | 66.5 | 66.5* | 47.14 | 14 | 6.35 | 4.8 | 27.5 | 5 | - | 3 | 5 | 16 | - | 60 | M4 |
| PX57-10 ф8 | 84.5 | 26 | 20 | 42 | 38 | 66.5 | 66.5* | 47.14 | 14 | 8 | 4.8 | 27.5 | 5 | - | 3 | 5 | 16 | - | 60 | M4 |
| PX60-10 | 84.5 | 33 | 20 | 44 | 50 | 70 | 70 | 4.95* | 14 | 14 | 5.8 | 36.5 | 5 | 5 | 10 | 5 | 16 | 17 | 60 | M5 |
| PX80-3.25 d19 | 75 | 41 | 30 | 44 | 70 | 90 | 90 | 63.64* | 19 | 19 | 7 | 40 | 6 | 6 | 10 | 5 | 21.5 | 21.8 | 81 | M6 |
| PX80-10 | 92 | 37.5 | 30 | 60 | 70 | 90 | 90 | 63.64* | 19 | 19 | 6 | 40 | 6 | 6 | 5 | 4 | 21.5 | 21.8 | 81 | M5 |
| PX86-4 | 74.5 | 37 | 30 | 60 | 73 | 98.5 | 98.5* | 69.7 | 16 | 12.7 | 7 | 38 | 5 | 5 | 4.5 | 4.5 | 18 | 15.3 | 86 | M6 |
| PX86-4-d14 | 74.5 | 37 | 30 | 60 | 73 | 98.5 | 98.5* | 69.7 | 16 | 14 | 7 | 38 | 5 | 5 | 4.5 | 4.5 | 18 | 17.5 | 86 | M6 |
| PX86-10 | 88.5 | 37 | 30 | 60 | 73 | 98.5 | 98.5* | 69.7 | 16 | 12.7 | 7 | 50 | 5 | 5 | 4.5 | 4.5 | 18 | 15.3 | 86 | M6 |
| PX86-10-d14 | 88 | 36 | 30 | 60 | 73 | 98.5 | 98.5* | 69.7 | 16 | 14 | 6.5 | 45.5 | 5 | 5 | 4.5 | 4.5 | 18 | 16.3 | 86 | M6 |
| PX110-4ST | 126.5 | 70 | 50 | 72 | 85 | 132 | 132* | 93.3 | 22 | 19 | 9 | 60 | 6 | 6 | 18 | 7 | 24 | 22 | 110 | M8 |
| PX110-9ST | 126.5 | 70 | 50 | 72 | 85 | 132 | 132* | 93.3 | 22 | 19 | 9 | 60 | 6 | 6 | 18 | 7 | 24 | 22 | 112 | M8 |
| PX110-9S | 126.5 | 70 | 50 | 72 | 95 | 132 | 130 | 91.92* | 22 | 19 | 9 | 60 | 6 | 6 | 18 | 7 | 24 | 22 | 112 | M8 |
