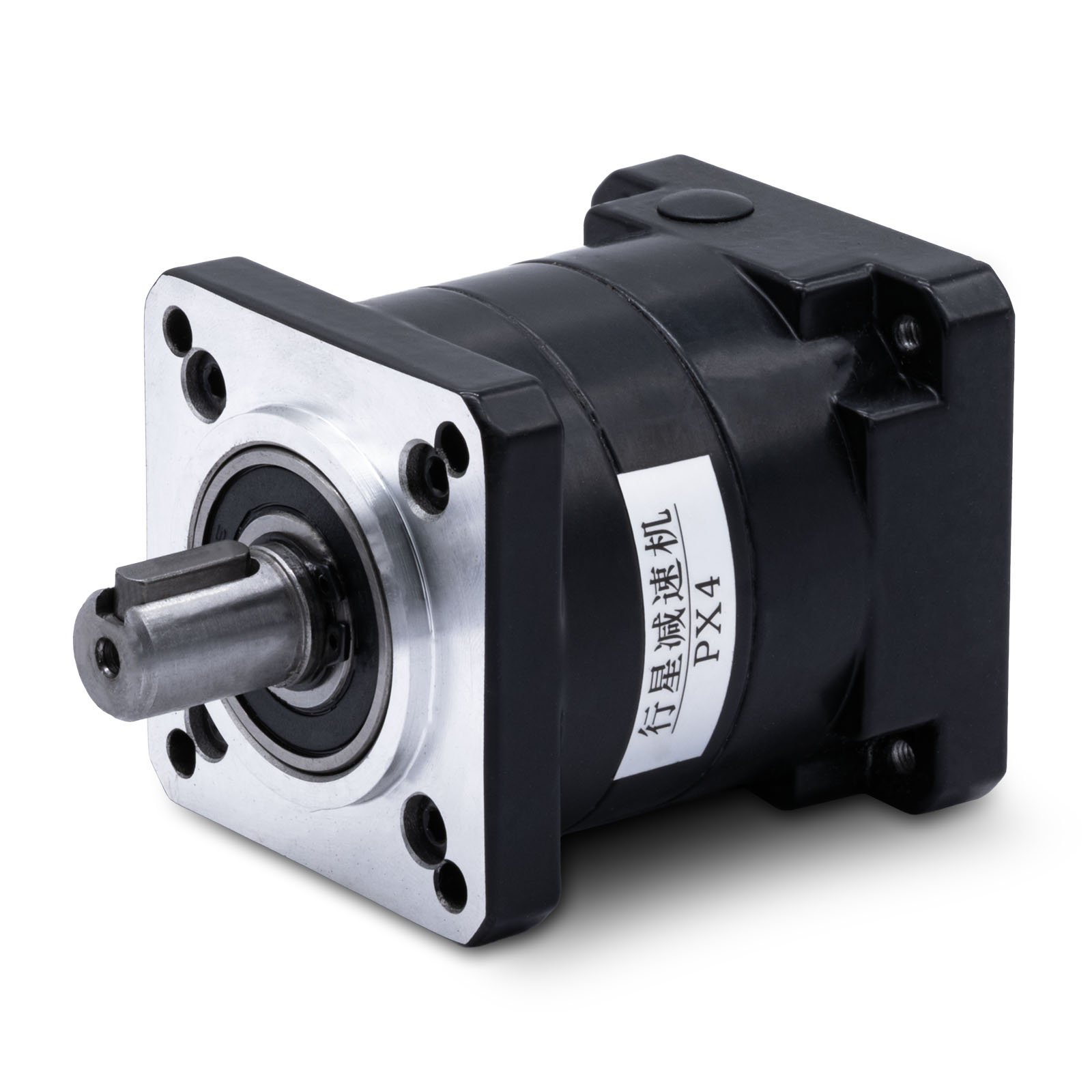

PX57-4 - планетарный редуктор 60 мм

PX57-4 - планетарный редуктор 60 мм Копировать информацию о товаре в буфер

Планетарный бюджетный редуктор для шаговых и серводвигателей с фланцем 60 мм. Коэффициент редукции 4:1, люфт до 1°.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Люфт
до 1°
Редукция
4:1
Входной фланец
57 мм (NEMA23)
Крутящий момент, max.
30 Нм
Выходной фланец|
60 мм
Все характеристики
(0)
отзывов: 0
5035 5 035 р. / шт

Редуктор с планетарной передачей 4:1 для двигателя с фланцем 57 мм (NEMA23)

Бюджетный одноступенчатый планетарный редуктор с крепежным фланцем серии PX, для шаговых двигателей NEMA 23(фланец 57 мм). Фиксация вала за счет стягивания вала двигателя, благодаря чему появляется возможность использовать разрезные переходные втулки на различные диаметры.
Планетарные редукторы, в отличие от червячных, цилиндрических и прочих, обладают рядом преимуществ - соосностью, точностью, высоким КПД. PX - серия с относительно большим люфтом, поэтому в прецизионном оборудовании неприменима. Для точного оборудования используется серия PF

Технические характеристики

ПараметрЗначение
Входной фланец57 мм (NEMA23)
Выходной фланец60 мм
Входное отверстие под вал6.35 и 8 (опц.)
Диаметр выходного вала 14 мм
Редукция4:1
Число ступеней редукции1
Скорость3000 об/мин
Скорость, кратковременный максимум4500 об/мин
Крутящий момент (ном.)16 Нм
Крутящий момент(макс.)30 Нм
КПД87%
Люфтдо 1°
Радиальная нагрузка400 Н
Осевая нагрузка200 Н
Жесткость на кручение1.7 Нм/угл.мин.
Степень защитыIP54
Тип шестернейпрямозубые
Масса0.965 кг

Чертежи

свернуть
Чертеж для

МодельLL1L2DD1D2D3Add1d2Nhh1h2h3HH1FM
PX57-4 70.52620423866.566.5*47.14146.354.827.55-3516-60M5
PX57-4d8 70.52620423866.566.5*47.141484.827.55-3516-60M5
PX57-10 84.52620423866.566.5*47.14146.354.827.55-3516-60M4
PX57-10 ф8 84.52620423866.566.5*47.141484.827.55-3516-60M4
PX60-10 84.53320445070704.95*14145.836.555105161760M5
PX80-3.25 d19 7541304470909063.64*19197406610521.521.881M6
PX80-10 9237.5306070909063.64*1919640665421.521.881M5
PX86-4 74.53730607398.598.5*69.71612.7738554.54.51815.386M6
PX86-4-d14 74.53730607398.598.5*69.71614738554.54.51817.586M6
PX86-10 88.53730607398.598.5*69.71612.7750554.54.51815.386M6
PX86-10-d14 883630607398.598.5*69.716146.545.5554.54.51816.386M6
PX110-4ST 126.570507285132132*93.32219960661872422110M8
PX110-9ST 126.570507285132132*93.32219960661872422112M8
PX110-9S 126.57050729513213091.92*2219960661872422112M8
