GER25R - профильный рельс Копировать информацию о товаре в буфер

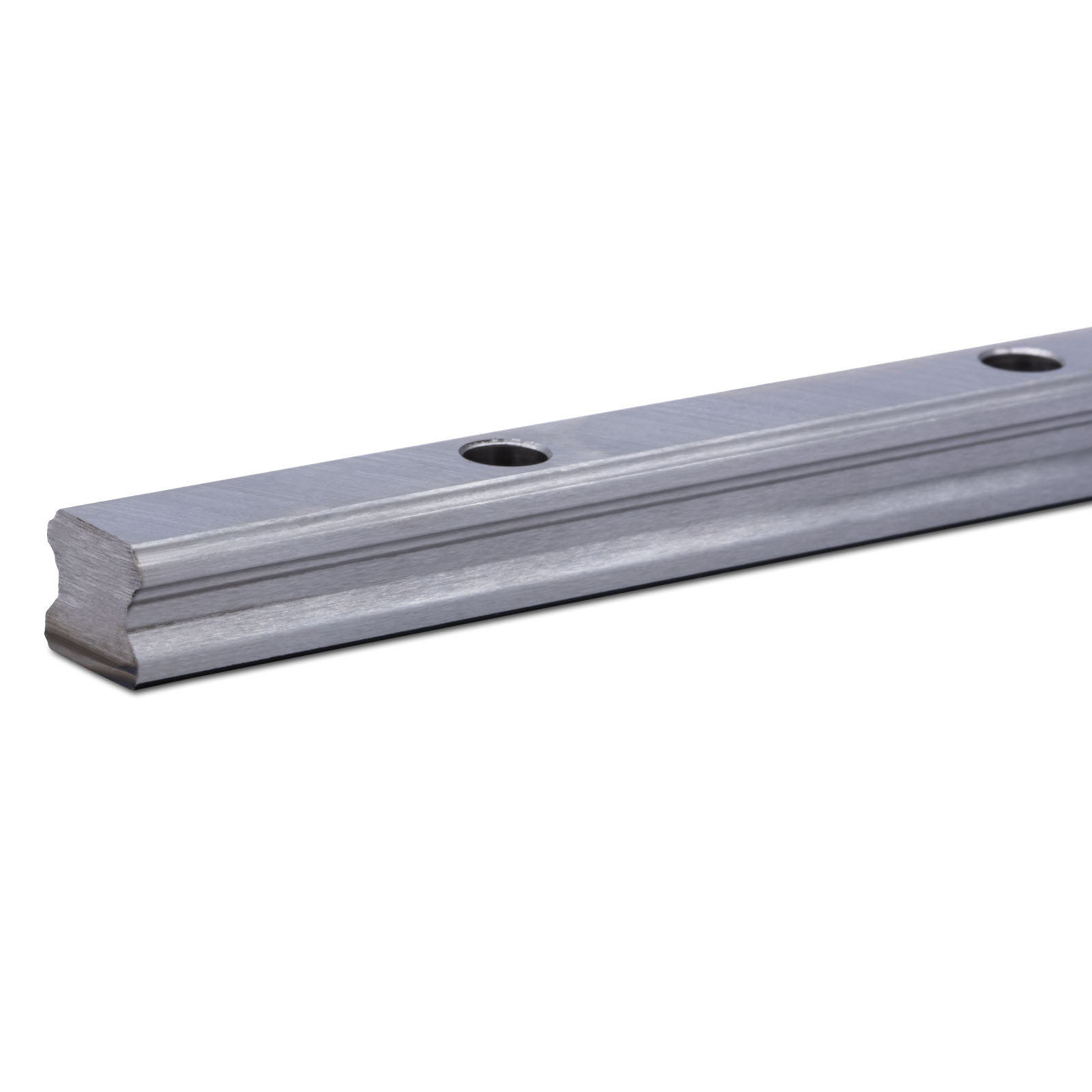

Шариковый рельс GER25R - профильная направляющая типоразмера 25 мм
Нет в наличии
Профильный шариковый рельс , типоразмер 25 мм (ball profile guideway)
Рельсовая направляющая GER25R низкой высоты, применяется в станках с ЧПУ и высокоточных системах линейного перемещения. Имеют сниженный профиль, малая высота полезна в конструкциях, где важна компактность. Типоразмер 25 мм. Совместима с каретками GEH/GEW.
Максимальная длина продукции - см. ниже блок "цена при покупке оптом". Кратность реза продукции можно выбрать при добавлении в корзину, а также согласовать с менеджером.
Чтобы указать длину рельса при заказе через корзину - пишите длину в примечаниях к заказу.
Рез рельсов производится в размер, абразивом. Точность реза +/- 3 мм, угол реза в 90 градусов не гарантируется. На концах рельс возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется(если это важно - укажите в заявке или предусмотрите соответствующий припуск).
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | GE (низкопрофильная) |
| Типоразмер | 25 мм |
| Высота рельса | 18 |
| Класс точности | C (стандарт.) |
| Крепление | R (винтом сверху) |
| Макс. длина | 4000 мм |
| Шаг отверстий | 60 мм |
| Отклонение прямолинейности, на 1000 мм | 25 мкм |
| Вид (тела качения) | шариковые |
Чертежи
