работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30Кольцо стопорное на вал 14 mm
Кольцо стопорное на вал 14 mm Копировать информацию о товаре в буфер
Диаметр вала 14 mm, внутренний диаметр кольца 12.9 mm, толщина кольца 1 mm
Наличие: есть (обновл. 28.12.2024)
(0)
отзывов: 0

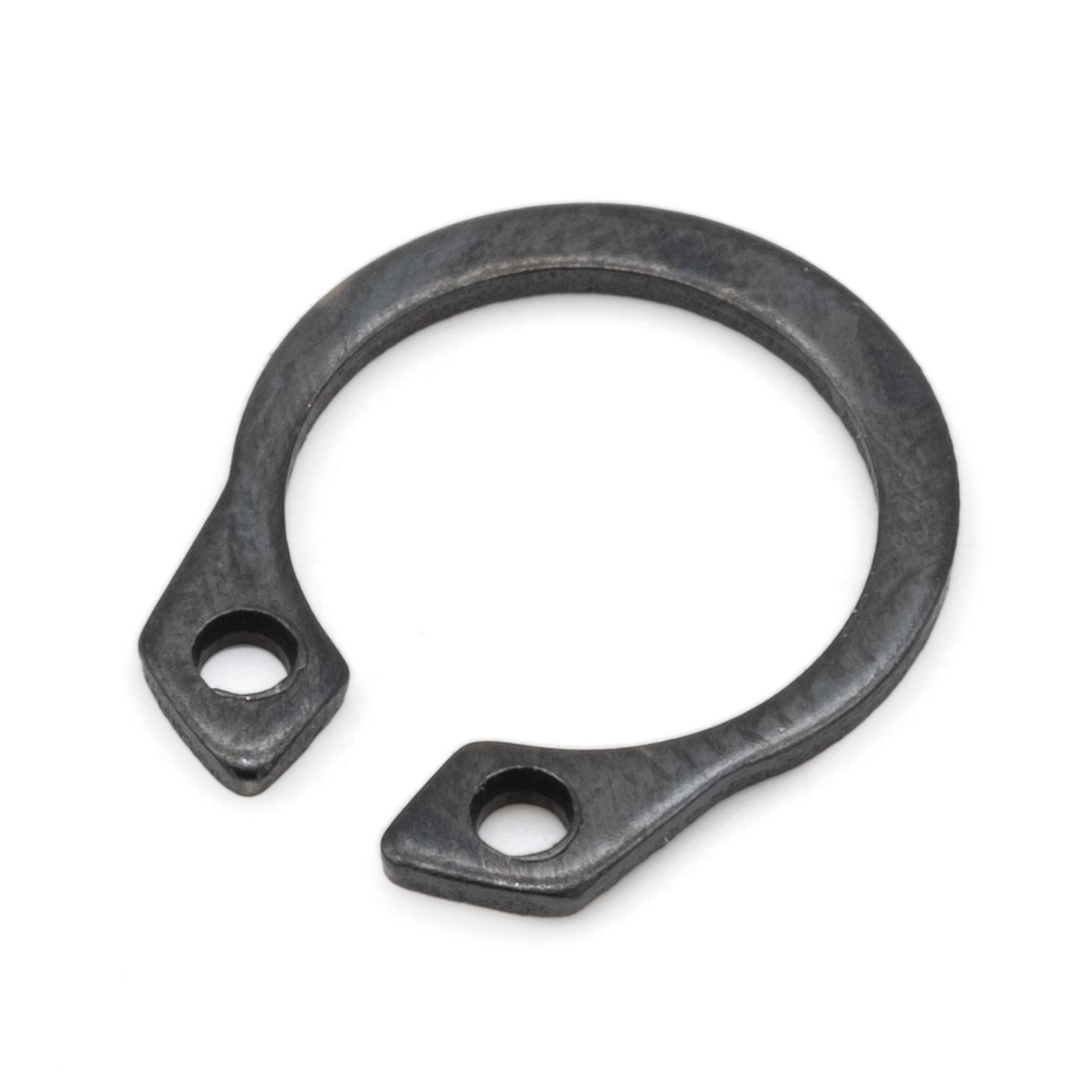

Кольцо стопорное внешнее на вал 14 mm толщина 1 mm
Стопорное кольцо наружное на вал диаметром 14 mm предназначено для фиксации деталей на валу, предотвращая осевое смещение. Широко применяются в станках с ЧПУ, машино- и приборостроении, промышленной автоматике.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Диаметр вала | 14 mm |
| Толщина кольца | 1 mm |
| Внутренний диаметр кольца | 12.9 mm |
| Диаметр кольца в спокойном состоянии | 15.9 mm |
| Диаметр разведенного кольца | 21.4 mm |
| Диаметр канавки | 13.4 mm |
| Ширина канавки | 1.1 mm |
Чертежи
свернуть
| Модель | D | d | d1 | d2 | d3 | s | m |
|---|---|---|---|---|---|---|---|
| DIN471-06 | 11.7 mm | 6 mm | 5.7 mm | 5.6 mm | 7.34 mm | 0.7 mm | 0.8 mm |
| DIN471-08 | 14.7 mm | 8 mm | 7.6 mm | 7.4 mm | 9.3 mm | 0.8 mm | 0.9 mm |
| DIN471-10 | 17 mm | 10 mm | 9.6 mm | 9.3 mm | 11.8 mm | 1 mm | 1.1 mm |
| DIN471-12 | 19 mm | 12 mm | 10.5 mm | 11 mm | 13.6 mm | 1 mm | 1.1 mm |
| DIN471-14 | 21.4 mm | 14 mm | 13.4 mm | 12.9 mm | 15.9 mm | 1 mm | 1.1 mm |
| DIN471-15 | 22.6 mm | 15 mm | 14.3 mm | 13.8 mm | 17 mm | 1 mm | 1.1 mm |
| DIN471-20 | 28.4 mm | 20 mm | 19 mm | 18.5 mm | 21.8 mm | 1.2 mm | 1.3 mm |
| DIN471-25 | 34.2 mm | 25 mm | 23.9 mm | 23.2 mm | 27.3 mm | 1.2 mm | 1.3 mm |
| DIN471-30 | 40.5 mm | 30 mm | 28.6 mm | 27.9 mm | 32.8 mm | 1.5 mm | 1.6 mm |
