работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30Кольцо стопорное на вал 20 mm
Кольцо стопорное на вал 20 mm Копировать информацию о товаре в буфер
Диаметр вала 20 mm, внутренний диаметр кольца 18.5 mm, толщина кольца 1.2 mm
Наличие: есть (обновл. 08.05.2026)

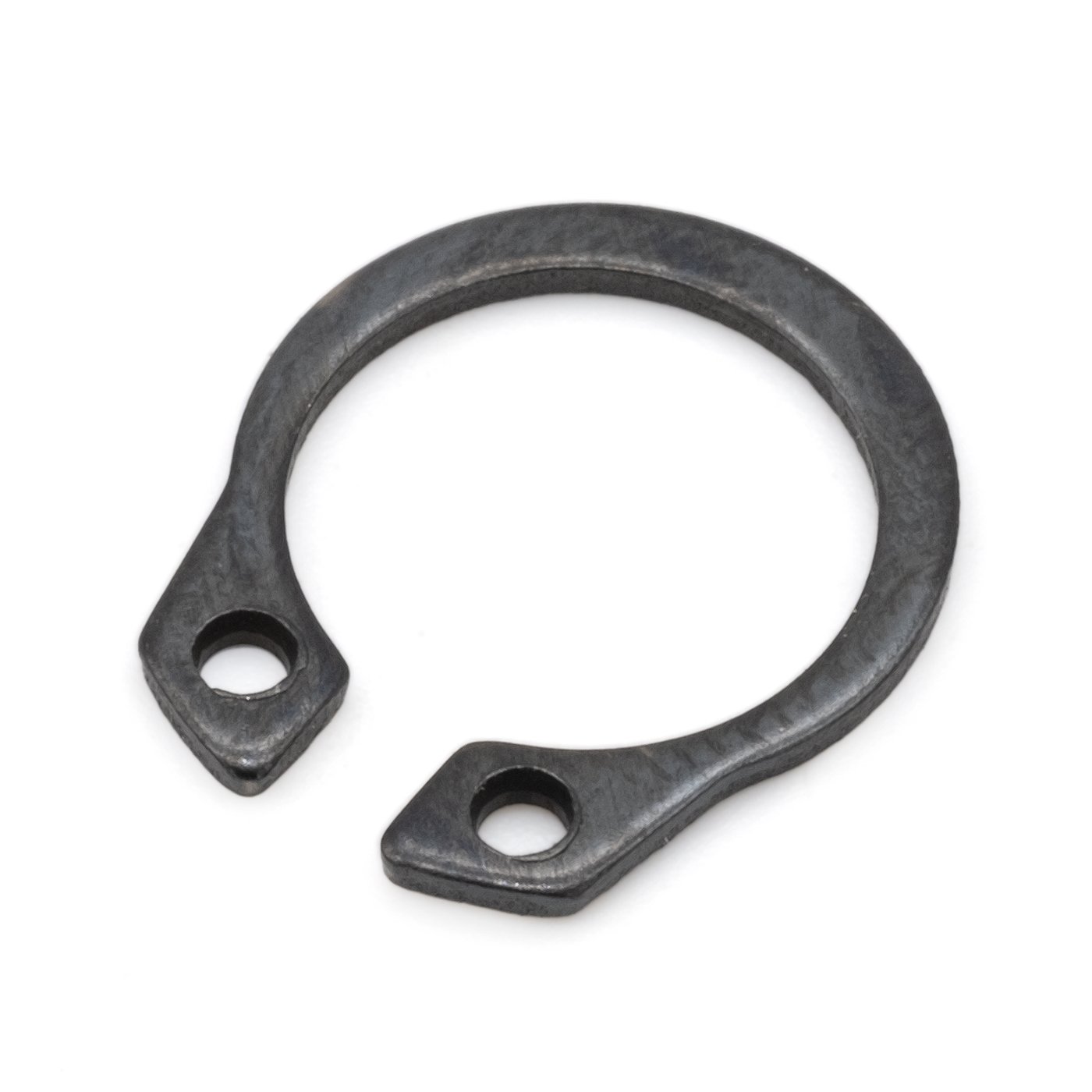

Кольцо стопорное внешнее на вал 20 mm толщина 1.2 mm
Стопорное кольцо наружное на вал диаметром 20 mm предназначено для фиксации деталей на валу, предотвращая осевое смещение. Широко применяются в станках с ЧПУ, машино- и приборостроении, промышленной автоматике.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Диаметр вала | 20 mm |
| Толщина кольца | 1.2 mm |
| Внутренний диаметр кольца | 18.5 mm |
| Диаметр кольца в спокойном состоянии | 21.8 mm |
| Диаметр разведенного кольца | 28.4 mm |
| Диаметр канавки | 19 mm |
| Ширина канавки | 1.3 mm |
Чертежи
свернуть
| Модель | D | d | d1 | d2 | d3 | s | m |
|---|---|---|---|---|---|---|---|
| DIN471-20 | 28.4 mm | 20 mm | 18.5 mm | 19 mm | 21.8 mm | 1.2 mm | 1.3 mm |
| Модель | D | d | d1 | d2 | d3 | s | m |
| DIN471-06 | 11.7 mm | 6 mm | 5.6 mm | 5.7 mm | 7.34 mm | 0.7 mm | 0.8 mm |
| DIN471-08 | 14.7 mm | 8 mm | 7.4 mm | 7.6 mm | 9.3 mm | 0.8 mm | 0.9 mm |
| DIN471-10 | 17 mm | 10 mm | 9.3 mm | 9.6 mm | 11.8 mm | 1 mm | 1.1 mm |
| DIN471-12 | 19 mm | 12 mm | 11 mm | 10.5 mm | 13.6 mm | 1 mm | 1.1 mm |
| DIN471-14 | 21.4 mm | 14 mm | 12.9 mm | 13.4 mm | 15.9 mm | 1 mm | 1.1 mm |
| DIN471-15 | 22.6 mm | 15 mm | 13.8 mm | 14.3 mm | 17 mm | 1 mm | 1.1 mm |
| DIN471-20 | 28.4 mm | 20 mm | 18.5 mm | 19 mm | 21.8 mm | 1.2 mm | 1.3 mm |
| DIN471-25 | 34.2 mm | 25 mm | 23.2 mm | 23.9 mm | 27.3 mm | 1.2 mm | 1.3 mm |
| DIN471-30 | 40.5 mm | 30 mm | 27.9 mm | 28.6 mm | 32.8 mm | 1.5 mm | 1.6 mm |
