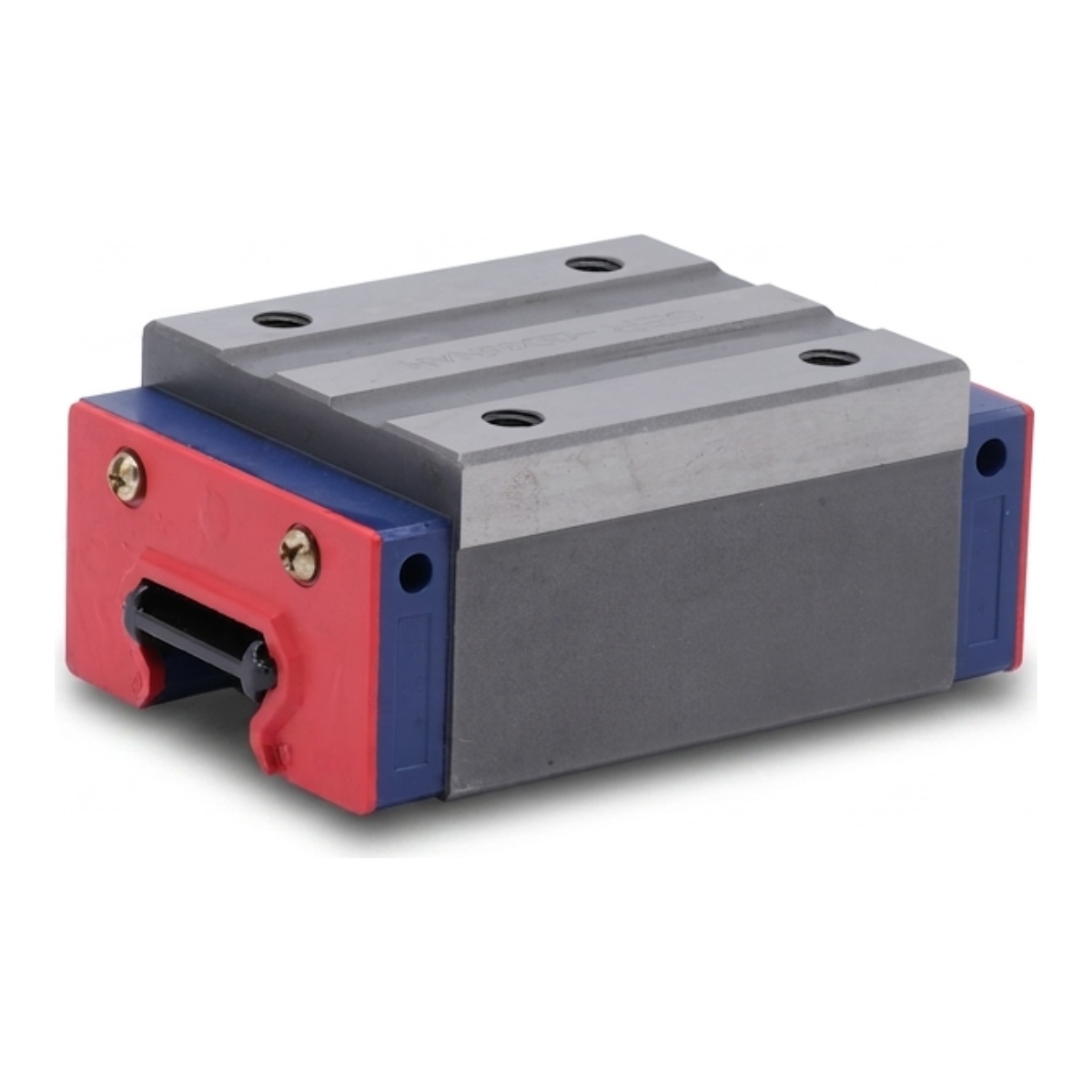

Каретка SER 35 мм бесфланцевая
Каретка SER 35 мм бесфланцевая
3174
руб. /шт
Линейный подшипник (каретка) SER35 бесфланцевый
Профильные рельсовые направляющие серии SER высокой нагрузочной способности, совместимы с рельсами GD. Типоразмер 35 мм. Имеют высокую точность позиционирования и жесткость. Малая разница в динамическом и статичном сопротивлении обеспечивает более быстрый ответ, а также чувствительность ЧПУ-системы. Плавный ход кареток SER обеспечивает низкий уровень шума и загрязнения в работе. Легко поддаются установке. Материал - сталь подшипниковая GCr15 (аналог ШХ15).
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойство | Значение |
| Грузоподъемность стат. | 58.53 кН |
| Грузоподъемность дин. | 34.97 кН |
| Момент Ma | 610 Нм |
| Момент Mb | 610 Нм |
| Момент Mc | 1030 Нм |
| Свойство | Значение |
| Материал | сталь подшипниковая GCr15 (аналог ШХ15) |
СКАЧАТЬ
Руководство на Каретка SER-GD35NAZ0 бесфланцевая 35 мм (pdf)
Скачать 3D-модель для Каретка SER 35 мм бесфланцевая
ЧЕРТЕЖИ
