работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30GGY 25/500 AA P1-4 - каретка для дугового рельса Yigong
Новинка

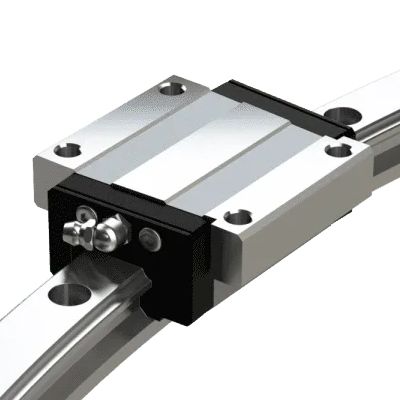

GGY 25/500 AA P1-4 - каретка для дугового рельса Yigong Копировать информацию о товаре в буфер
Шариковый фланцевый подшипник качения Yigong серии GGY на изогнутый(дуговой) рельс 25/500. Тип A (стандартная грузоподъемность), преднатяг P1, точность 4 кл.
(0)
отзывов: 0
Радиус направляющей
500 мм
Грузоподъемность дин.
16.8 кН
Типоразмер
25/500
Форм-фактор
фланцевый
Серия|
GGY
Все характеристики
Линейный подшипник Yigong GGY 25/500 AA P1-4, форм-фактор: фланцевый, на изогнутый рельс
Сменный линейный подшипник(каретка) с фланцем, на изогнутую(дугообразную, криволинейную) профильную рельсовую роликовую направляющую Yigong серии GGY.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия | GGY |
| Типоразмер | 25/500 |
| Фланец | есть |
| Тип | A (стандартная грузоподъемность) |
| Точность | 4 кл. |
| Преднатяг | P1 |
| Грузоподъемность стат. | 21.5 кН |
| Грузоподъемность дин. | 16.8 кН |
| Номинальный радиус изгиба рельса | 500 мм |
| Масса | 1 кг |
| Параметр | Значение |
|---|---|
| Момент Ма | 142.2 Нм |
| Момент Мb | 142.2 Нм |
| Момент Мc | 233.5 Нм |
Чертежи
свернуть
| Модель | H | B1 | B2 | B3 | K | L1 | L2 | L3 | M | L4 |
|---|---|---|---|---|---|---|---|---|---|---|
| GGY 16/168 AA P1-4 | 24 | 47 | 4.5 | 38 | 19.4 | 58 | 40.5 | 30 | M5 | 2.5 |
| GGY 16/228 AA P1-4 | 24 | 47 | 4.5 | 38 | 19.4 | 58 | 40.5 | 30 | M5 | 2.5 |
| GGY 16/300 AA P1-4 | 24 | 47 | 4.5 | 38 | 19.4 | 58 | 40.5 | 30 | M5 | 2.5 |
| GGY 25/400 AA P1-4 | 37 | 70 | 6.5 | 57 | 30.5 | 79.5 | 59 | 45 | M8 | 7 |
| GGY 25/500 AA P1-4 | 37 | 70 | 6.5 | 57 | 30.5 | 79.5 | 59 | 45 | M8 | 7 |
| GGY 25/750 AA P1-4 | 37 | 70 | 6.5 | 57 | 30.5 | 79.5 | 59 | 45 | M8 | 7 |
| Модель | G | N | B4 | H1 | d×D×h | θ2 | R0 | R1 | R2 | θ max |
|---|---|---|---|---|---|---|---|---|---|---|
| GGY 16/168 AA P1-4 | ⌀4 | 4 | 16 | 15 | 4.5×7.5×5.3 | 15° | 168 | 160 | 176 | 160° |
| GGY 16/228 AA P1-4 | ⌀4 | 4 | 16 | 15 | 4.5×7.5×5.3 | 15° | 228 | 220 | 236 | 160° |
| GGY 16/300 AA P1-4 | ⌀4 | 4 | 16 | 15 | 4.5×7.5×5.3 | 15° | 300 | 292 | 308 | 75° |
| GGY 25/400 AA P1-4 | M6 | 6 | 23 | 22 | 7×11×9 | 15° | 400 | 387.5 | 412.5 | 60° |
| GGY 25/500 AA P1-4 | M6 | 6 | 23 | 22 | 7×11×9 | 15° | 500 | 487.5 | 512.5 | 60° |
| GGY 25/750 AA P1-4 | M6 | 6 | 23 | 22 | 7×11×9 | 15° | 750 | 737.5 | 762.5 | 35° |
