работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30EM882S - драйвер шагового двигателя Leadshine

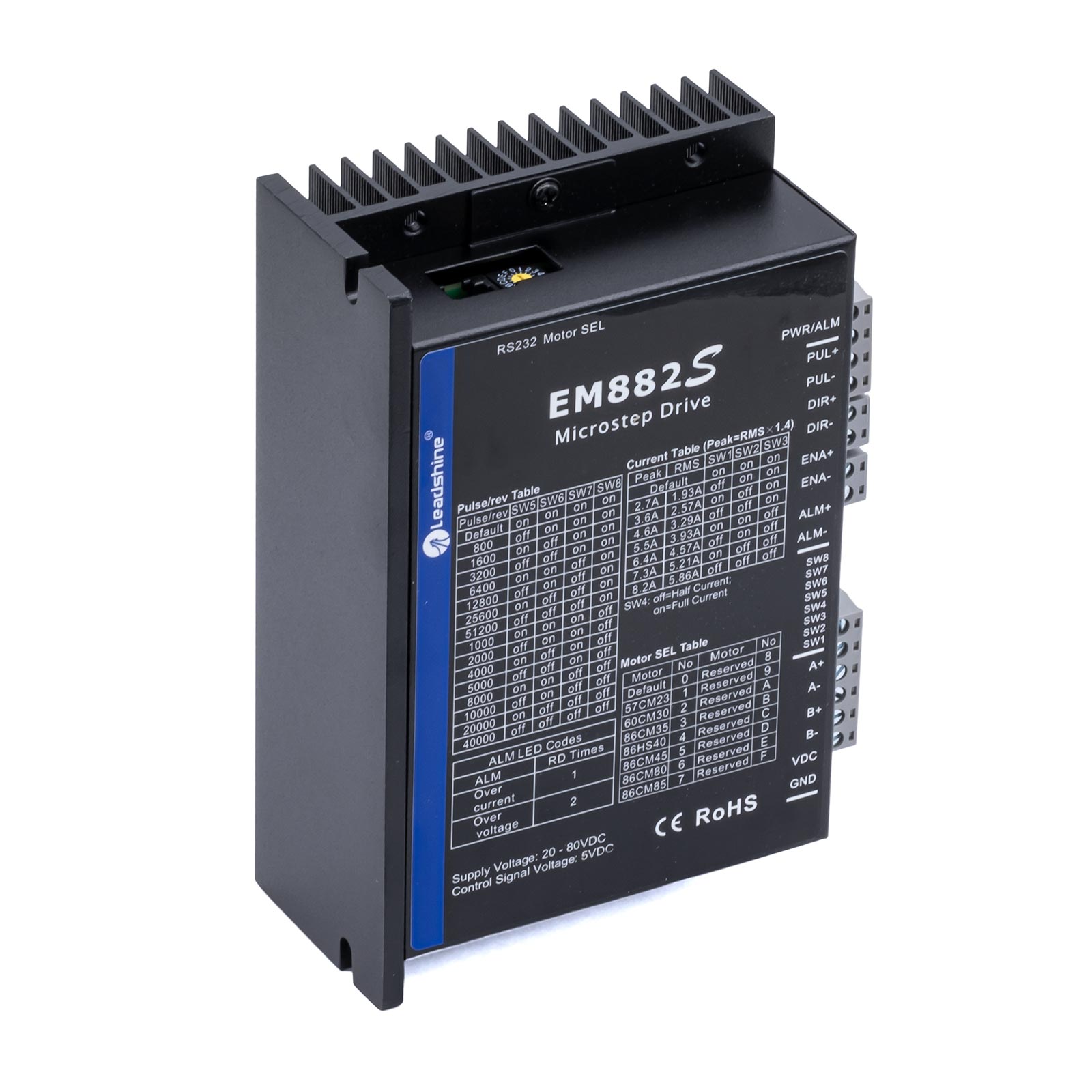

EM882S - драйвер шагового двигателя Leadshine Копировать информацию о товаре в буфер
Цифровой блок управления ШД Leadshine, 24..80 В, 8.2 А
Наличие: есть (обновл. 20.11.2024)
(0)
отзывов: 0
Ток
0.8 A
Напряжение
24..80 В
Тип двигателя
2х-фазный ШД
Микрошаг
до 1/512
Управление
STEP/DIR, CW/CCW
Все характеристики
Цифровой драйвер шагового двигателя Leadshine серии EM-S (superior)
Драйверы шаговых двигателей серии EM-S компании Leadshine применяются в системах ЧПУ для управления двухфазными (1,8°) и четырехфазными (0,9°) двигателями NEMA 8, 11, 14, 17, 23. Основанные на широко распространенных шаговых приводах серии DM, драйверы EM-S серии обладают доработанными прошивкой и схемотехникой, увеличенными крутящим моментом и скоростью, а также более быстрым временем отклика. Добавлена функция плавного пуска мотора, улучшена помехоустойчивость и расширен функционал.
В отличие от серии EM, настройки вынесены из ProTuner на DIP-переключатели.
Преимущества драйверов серии EM-S: простой дизайн, легкая настройка, высокая точность, плавность хода, низкий уровень шума и нагрева.
Функциональность драйвера (установки DIP-переключателями) :
• выбор протокола управления STEP/DIR или CW/CCW;
• 16 режимов настройки микрошага (разрешение 200 - 25600);
• 8 режимов управления выходным током (разрешение 0.5 - 5.6 А, в зависимости от модели);
• установка параметров сглаживающего фильтра;
• автоподстройка ПИД-регуляторов под обмотки двигателя;
• настройка логики работы выхода "ошибка";
• выбор активного фронта иvпульсов;
• настройка тока удержания 50% или 90%;
• переключение напряжения сигналов управления 5 В или 24 В (в зависимости от модели);
• включение удержания вала;
• включение самодиагностики.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Подходящие двигатели | 2х-фазный ШД |
| Ток, I | 0.8 A |
| Ток пиковый | 8.2 А |
| Напряжение, U | 24..80 В |
| Управление | STEP/DIR, CW/CCW |
| Частота импульсов | 200 кГц |
| Микрошаг | до 1/512 |
| Доп. функции | подавление резонанса шд автоматическая подстройка драйвера под двигатель Определение срыва Оптоизолированные входы и выходы |
| Защиты | От превышения напряжения От КЗ От неправильного подключения фаз |
| Число осей | 1 |
| Габаритные размеры | 52х97х151 мм |
| Серия | EM-S |
| Температура среды | 0..+50°C |
| Влажность среды | 10..90% |
| Количество входов | 3 |
| Количество выходов | 1 |
| Напряжение входов | 5 В |
Чертежи
свернуть
Типичные схемы подключения:
