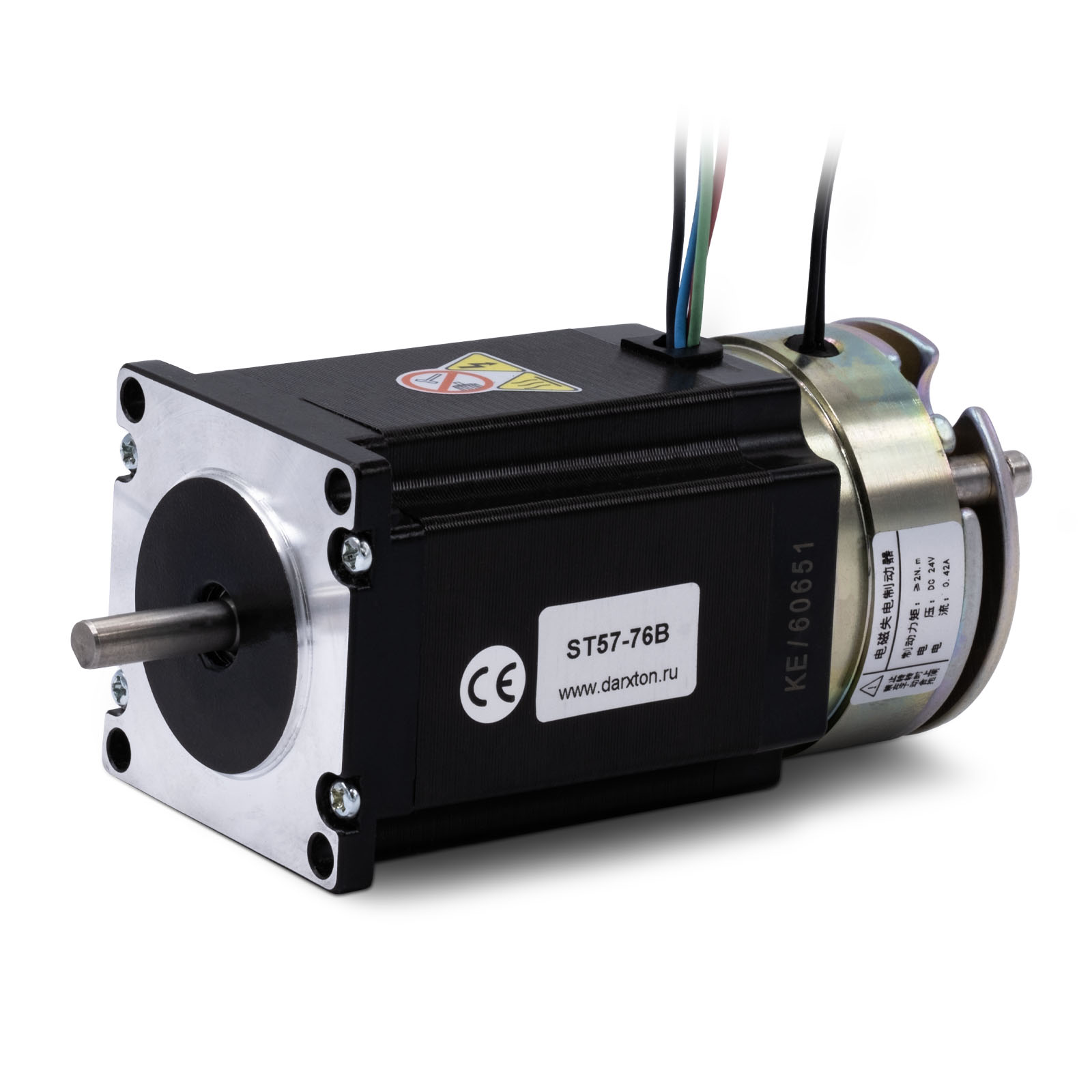

ST57-76B - шаговый двигатель

ST57-76B - шаговый двигатель Копировать информацию о товаре в буфер

Низкоиндуктивный биполярный шаговый двигатель с тормозом. Фланец 57 мм (NEMA 23). Длина 76 мм. Момент удержания 1.8 Нм, ток фазы 4.0 А, индуктивность 3.8 мГн, шаг 1.8° (200 шагов/об)
Наличие: есть (обновл. 08.12.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Тип двигателя
2х-фазный ШД
Фланец
57 мм (NEMA 23)
Момент крутящий, max.
1.8 Нм
Ток, I
4.0 А
Все характеристики
(0)
отзывов: 0
11390 11 390 р. / шт

Двигатель гибридный шаговый биполярный.

Биполярные шаговые двигатели ST-B с тормозом предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных и раскроечных комплексах, актуаторах, модулях линейного перемещения, измерительном и манипулирующем оборудовании, а также 3D-принтерах. Электромагнитный тормоз блокирует вращение обратимых передач, например ШВП, после отключения привода. Часто используется, чтобы сберечь станок от падения шпиндельного узла на рабочий стол при выключении станка. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением. На задний вал установлен электромагнитный тормоз 2 Нм, питание 24 В. Подключение осуществляется напрямую к блоку питания

Технические характеристики

ПараметрЗначение
Тип двигателя2х-фазный ШД
Фланец57 мм (NEMA 23)
Момент удержания1.8 Нм
Ток фазы4.0 А
Длина корпуса76 мм
Шаг1.8° (200 шагов/об)
Сопротивление обмотки0.8 Ом
Индуктивность3.8 мГн
Рабочая температураот -20 до +50°С
Класс защитыIP54
Масса1.58 кг

Чертежи

свернуть

Чертеж ST57-76B

Чертеж для

МодельLdh
ST57-56B 56 мм6.35 мм5.8 мм
ST57-76B 76 мм6.35 мм5.8 мм
ST57-100B 100 мм8 мм7.6 мм
