работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30WPX60-4 - Редуктор планетарный угловой
WPX60-4 - Редуктор планетарный угловой Копировать информацию о товаре в буфер
Угловой планетарный редуктор с фланцем 60 мм, Коэффициент редукции 4:1, Люфт до 1°
Наличие: есть (обновл. 22.10.2024)
(0)
отзывов: 0
Передаточное отношение
4:1
Входной фланец
60 мм
Выходной фланец
60 мм
Люфт|
до 1°
Все характеристики

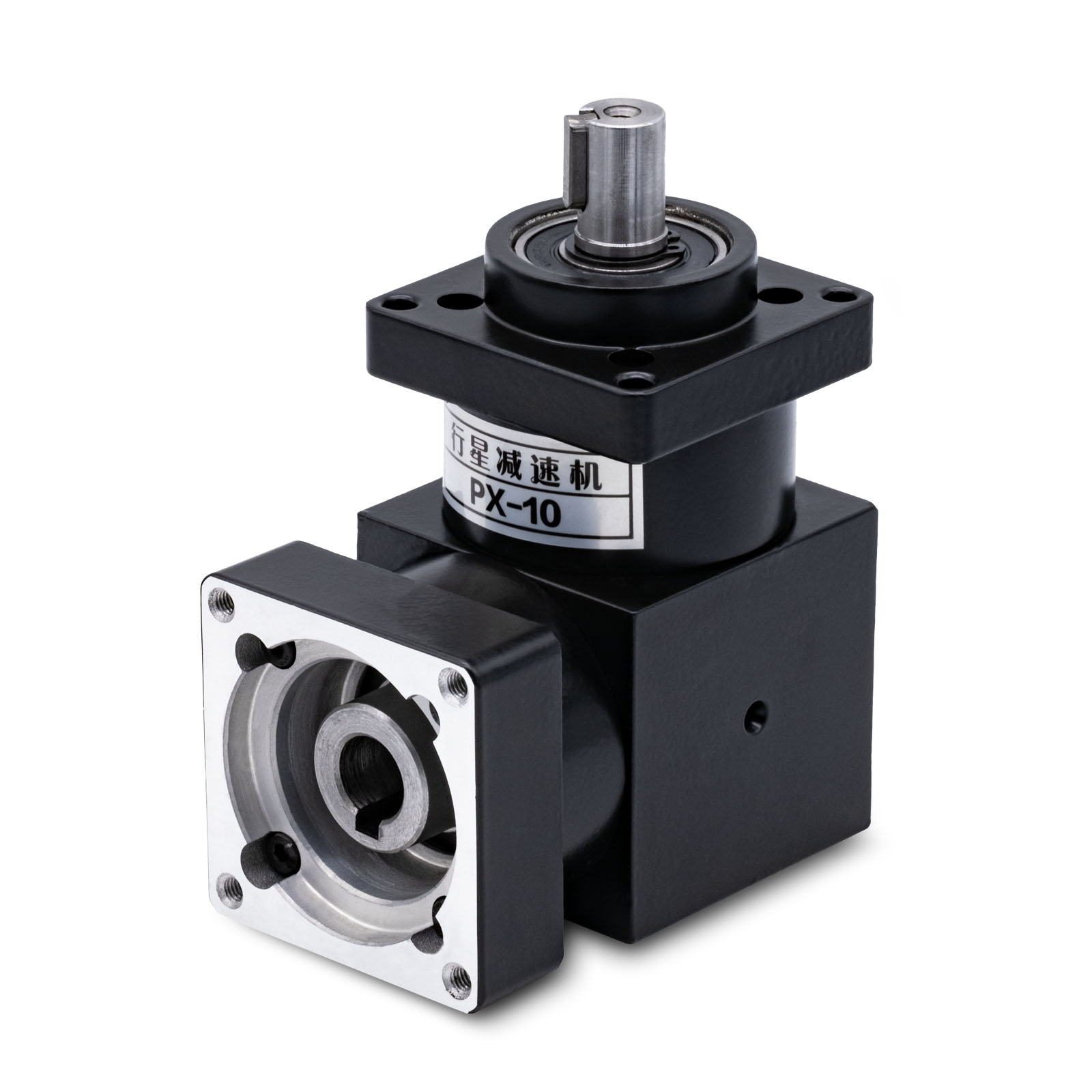

Редуктор планетарный WPX60-4 угловой (бюджетный)
Бюджетный угловой одноступенчатый планетарный редуктор с крепежным фланцем 60 мм и коэффициентом редукции 4:1. Угловые редукторы по характеристикам аналогичны обычным, но угловой редуктор позволяет уменьшить общие габариты вашего станка и разместить мотор под рямым углом к вращаемому валу. PX - бюджетная серия с относительно большим люфтом (до 1°), поэтому в прецизионном оборудовании неприменима.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Входной фланец | 60 мм |
| Выходной фланец | 60 мм |
| Входное отверстие под вал | 14 мм |
| Диаметр выходного вала | 14 мм |
| Редукция | 4:1 |
| Число ступеней редукции | 1 |
| Скорость | 3000 об/мин |
| Скорость, кратковременный максимум | 3500 об/мин |
| Крутящий момент (ном.) | 15 Нм |
| Крутящий момент(макс.) | 25 Нм |
| КПД | 95% |
| Люфт | до 1° |
| Радиальная нагрузка | 2950 Н |
| Осевая нагрузка | 480 Н |
| Жесткость на кручение | 1.2 Нм/угл.мин. |
| Степень защиты | IP65 |
| Тип шестерней | прямозубые |
| Наработка на отказ | 20000 ч |
| Масса | 1.00 кг |
Чертежи
свернуть
Выходной фалнец
| Модель | N1 | d1 | d2 | M1 | h1 | h2 | H | B |
|---|---|---|---|---|---|---|---|---|
| WPX60-4 | 60 мм | 14 мм | 70 мм | М5 | 5 мм | 4 мм | 16.6 мм | 31 мм |
| WPX60-10 | 60 мм | 14 мм | 70 мм | М5 | 5 мм | 4 мм | 16.6 мм | 31 мм |
| WPX80-4 | 80 мм | 19 мм | 90 мм | М6 | 6 мм | 5 мм | 22.5 мм | 41 мм |
| WPX80-9 | 80 мм | 19 мм | 90 мм | М6 | 6 мм | 5 мм | 22.5 мм | 41 мм |
| WPX90-9 | 85 мм | 16 мм | 99 мм | М6 | 5 мм | 5 мм | 19 мм | 37 мм |
| WPX110-4 | 110 мм | 19 мм | 130 мм | М8 | 6 мм | 7 мм | 22.5 мм | 57 мм |
| WPX110-9 | 110 мм | 19 мм | 130 мм | М8 | 6 мм | 7 мм | 22.5 мм | 57 мм |
| WPX130-4 | 130 мм | 22 мм | 145 мм | М8 | 6 мм | 7 мм | 26 мм | 60 мм |
| WPX130-9 | 130 мм | 22 мм | 145 мм | М8 | 6 мм | 7 мм | 26 мм | 60 мм |
Входной фланец
| Модель | N | K | M2 | h | D | D1 |
|---|---|---|---|---|---|---|
| WPX60-4 | 60 мм | 50 мм | 6 мм | 5 мм | 50 мм | 50 мм |
| WPX60-10 | 60 мм | 50 мм | 6 мм | 5 мм | 50 мм | 50 мм |
| WPX80-4 | 80 мм | 65 мм | 7 мм | 6 мм | 60 мм | 70 мм |
| WPX80-9 | 80 мм | 65 мм | 7 мм | 6 мм | 60 мм | 70 мм |
| WPX90-9 | 85 мм | 70 мм | 7 мм | 5 мм | 73 мм | 80 мм |
| WPX110-4 | 110 мм | 92 мм | 9 мм | 6 мм | 95 мм | 95 мм |
| WPX110-9 | 110 мм | 92 мм | 9 мм | 6 мм | 95 мм | 95 мм |
| WPX130-4 | 130 мм | 102.5 мм | 11 мм | 8 мм | 110 мм | 110 мм |
| WPX130-9 | 130 мм | 102.5 мм | 11 мм | 8 мм | 110 мм | 110 мм |
Чертежный вид <А>
| Модель | F1 | F | F2 | h3 | M | d | H1 |
|---|---|---|---|---|---|---|---|
| WPX60-4 | 25 мм | 20 мм | 3 мм | 10 мм | 5 мм | 14 мм | 16 мм |
| WPX60-10 | 25 мм | 20 мм | 3 мм | 10 мм | 5 мм | 14 мм | 16 мм |
| WPX80-4 | 35 мм | 30 мм | 3 мм | 12 мм | 6 мм | 19 мм | 21.6 мм |
| WPX80-9 | 35 мм | 30 мм | 3 мм | 12 мм | 6 мм | 19 мм | 21.6 мм |
| WPX90-9 | 37 мм | 30 мм | 3 мм | 25 мм | 5 мм | 16 мм | 18 мм |
| WPX110-4 | 40 мм | 34 мм | 4 мм | 16 мм | М6 | 19 мм | 21.6 мм |
| WPX110-9 | 40 мм | 34 мм | 4 мм | 16 мм | М6 | 19 мм | 21.6 мм |
| WPX130-4 | 57 мм | 50 мм | 5 мм | 18 мм | 8 мм | 28 мм | 31 мм |
| WPX130-9 | 57 мм | 50 мм | 5 мм | 18 мм | 8 мм | 28 мм | 31 мм |
Размеры корпуса
| Модель | L | L1 |
|---|---|---|
| WPX60-4 | 101 мм | 96.5 мм |
| WPX60-10 | 101 мм | 96.5 мм |
| WPX80-4 | 118 мм | 105 мм |
| WPX80-9 | 118 мм | 105 мм |
| WPX90-9 | 117.5 мм | 105 мм |
| WPX110-4 | 227 мм | 153 мм |
| WPX110-9 | 227 мм | 153 мм |
| WPX130-4 | 174.5 мм | 258 мм |
| WPX130-9 | 174.5 мм | 258 мм |
