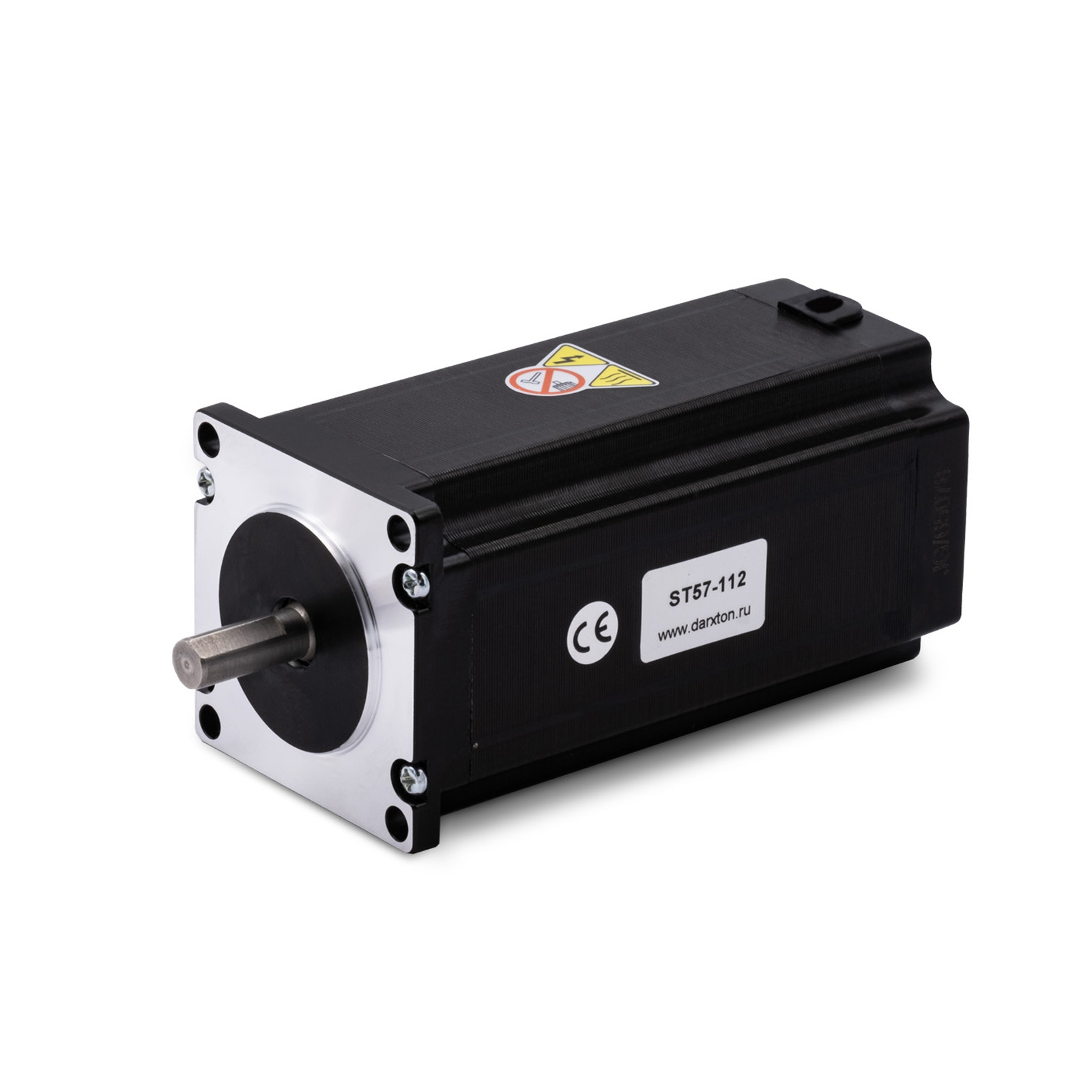

ST57-112 - шаговый двигатель

ST57-112 - шаговый двигатель Копировать информацию о товаре в буфер

2х-фазный ШД, фланец 57 мм (NEMA 23), длина 112 мм, момент 2.8 Нм, ток фазы 4.2 А, сопротивление 0.8 Ом, индуктивность 3.1 мГн. Вал 8 мм.
Наличие: есть (обновл. 04.10.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Ток, I
4.2 А
Тип двигателя
2х-фазный ШД
Фланец
57 мм (NEMA 23)
Момент крутящий, max.|
2.8 Нм
Все характеристики
(0)
отзывов: 0
5820 5 820 р. / шт

Гибридный биполярный ШД с фланцем 57 мм (NEMA 23), длина 112 мм (hybrid stepper motor)

Двигатели с фланцем 57 мм (NEMA 23) предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках, а также 3D-принтерах, раскроечных комплексах, измерительном и манипулирующем оборудовании. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением.

Оптимально подходят к редукторам серии PF для создания шаговых мотор-редукторов.

Шаговые двигатели - синхронные двигатели постоянного тока, позволяющие выполнять точные перемещения без обратной связи и жестко удерживать вал в промежуточных положениях. Предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных раскроечных CNC комплексах, актуаторах, модулях линейного перемещения и пр. оборудовании

Является аналогом товаров других производителей: 57HS112-3004

Технические характеристики

ПараметрЗначение
Тип двигателя2х-фазный ШД
Фланец57 мм (NEMA 23)
Момент удержания2.8 Нм
Ток фазы4.2 А
Длина корпуса112 мм
Шаг1.8° (200 шагов/об)
Сопротивление обмотки0.8 Ом
Индуктивность3.1 мГн
Рабочая температура-10..+50°C
Класс защитыIP54
Масса1.4 кг
Момент инерции ротора800 г*см2

Чертежи

свернуть

Чертеж ST57-112

Чертеж для

МодельLdhФланец
ST57-41 41 мм6.35 мм5.8 мм57 мм (NEMA 23)
ST57-56 56 мм6.35 мм5.8 мм57 мм (NEMA 23)
ST57-64 64 мм8 мм5.8 мм57 мм (NEMA 23)
ST57-76 76 мм6.35 мм5.8 мм57 мм (NEMA 23)
ST57-76LH 76 мм6.35 мм5.8 мм57 мм (NEMA 23)
ST57-84 84 мм8 мм7.5 мм57 мм (NEMA 23)
ST57-100 100 мм8 мм7.5 мм57 мм (NEMA 23)
ST57-112 112 мм8 мм7.5 мм57 мм (NEMA 23)
