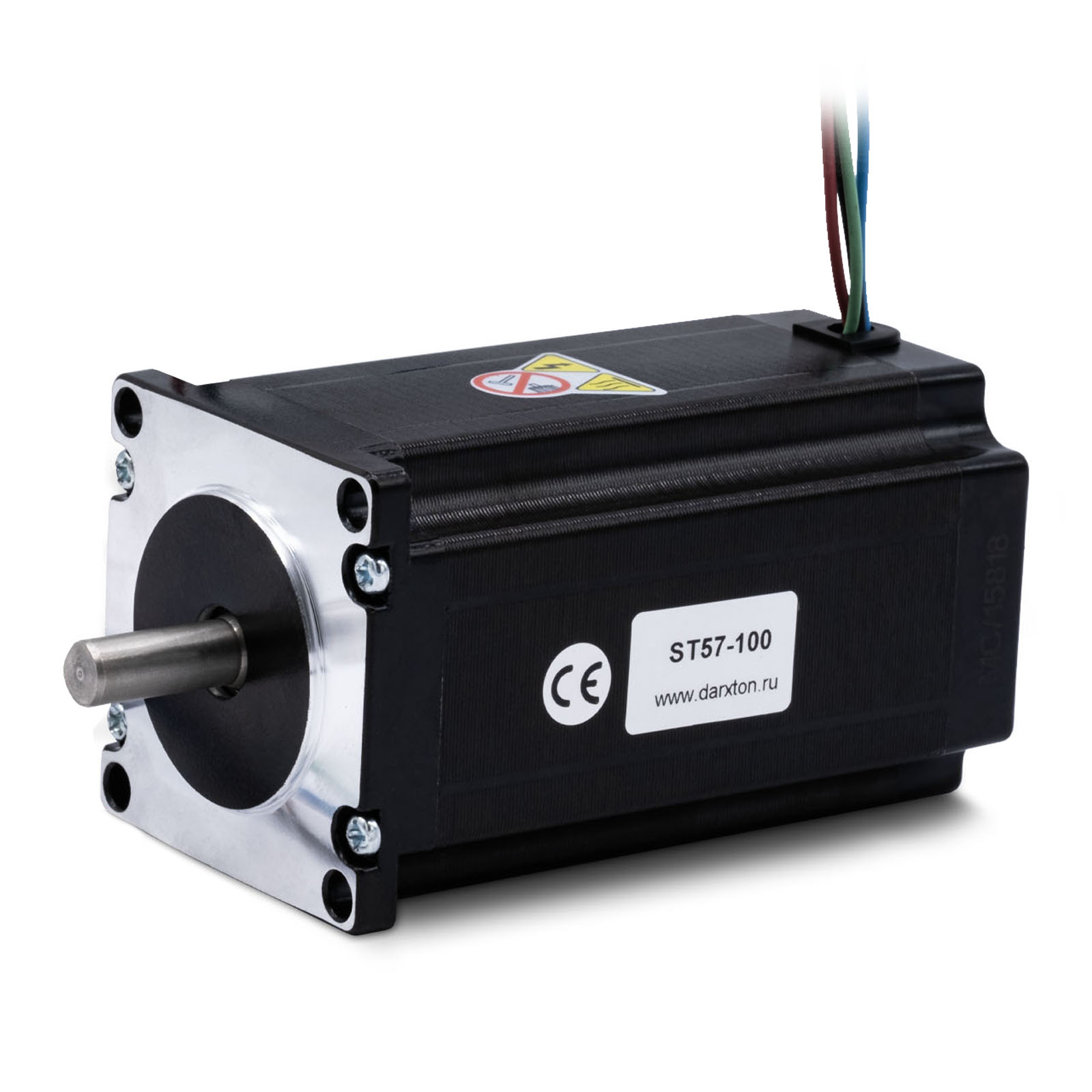

ST57-100 - шаговый двигатель

ST57-100 - шаговый двигатель Копировать информацию о товаре в буфер

2х-фазный ШД, фланец 57 мм (NEMA 23), длина 100 мм, момент 2.5 Нм, ток фазы 4.2 А, сопротивление 0.8 Ом, индуктивность 2.6 мГн. Вал 8 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Длина
100 мм
Ток, I
4.2 А
Тип двигателя
2х-фазный ШД
Фланец
57 мм (NEMA 23)
Момент крутящий, max.|
2.5 Нм
Все характеристики
(0)
отзывов: 0
4264 4 264 р. / шт

Гибридный биполярный ШД с фланцем 57 мм (NEMA 23), длина 100 мм (hybrid stepper motor)

Двигатели с фланцем 57 мм (NEMA 23) предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках, а также 3D-принтерах, раскроечных комплексах, измерительном и манипулирующем оборудовании. Данные моторы являются низкоиндуктивными, что означает большой крутящий момент на высоких скоростях, а также это позволяет применять источники питания с меньшим напряжением.

Оптимально подходят к редукторам серии PF для создания шаговых мотор-редукторов.

Шаговые двигатели - синхронные двигатели постоянного тока, позволяющие выполнять точные перемещения без обратной связи и жестко удерживать вал в промежуточных положениях. Предназначены для использования в системах точного перемещения, приводах осей с ЧПУ, фрезерных, гравировальных станках с ЧПУ, лазерных, плазменных раскроечных CNC комплексах, актуаторах, модулях линейного перемещения и пр. оборудовании

Технические характеристики

ПараметрЗначение
Тип двигателя2х-фазный ШД
Фланец57 мм (NEMA 23)
Момент удержания2.5 Нм
Ток фазы4.2 А
Длина корпуса100 мм
Шаг1.8° (200 шагов/об)
Сопротивление обмотки0.8 Ом
Индуктивность2.6 мГн
Рабочая температураот -20 до +50°С
Класс защитыIP54
Масса1.45 кг

Чертежи

свернуть

Чертеж ST57-100

Чертеж для

МодельLdhФланец
ST57-56 56 мм6.35 мм5.8 мм57 мм (NEMA 23)
ST57-64 64 мм8 мм5.8 мм57 мм (NEMA 23)
ST57-76 76 мм6.35 мм5.8 мм57 мм (NEMA 23)
ST57-76LH 76 мм6.35 мм5.8 мм57 мм (NEMA 23)
ST57-84 84 мм8 мм7.5 мм57 мм (NEMA 23)
ST57-100 100 мм8 мм7.5 мм57 мм (NEMA 23)

BRC57 Копировать информацию о товаре в буфер

529 р. / шт

MBA10-C Копировать информацию о товаре в буфер

4120 р. / шт

CFC-20x25-6.35x8 Копировать информацию о товаре в буфер

1037 р. / шт

MBA12-C Копировать информацию о товаре в буфер

5865 р. / шт

CFC-20x25-8x10 Копировать информацию о товаре в буфер

982 р. / шт

CIC-25х31-8х8 Копировать информацию о товаре в буфер

1232 р. / шт

DM442 Leadshine Копировать информацию о товаре в буфер

6040 р. / шт

CIC-25х31-8х10 Копировать информацию о товаре в буфер

1029 р. / шт

CFC-30x35-8х12.7 Копировать информацию о товаре в буфер

1322 р. / шт

MBA15-C Копировать информацию о товаре в буфер

4840 р. / шт

CFC-20x25-6.35x8 Копировать информацию о товаре в буфер

947 р. / шт

YKC2405M Yako Копировать информацию о товаре в буфер

6115 р. / шт

57ZJ-60B Копировать информацию о товаре в буфер

1046 р. / шт

EM556S Leadshine Копировать информацию о товаре в буфер

8235 р. / шт

DM556E Leadshine Копировать информацию о товаре в буфер

6300 р. / шт

CIC-25х31-6.35х8 Копировать информацию о товаре в буфер

719 р. / шт

EM705 Leadshine Копировать информацию о товаре в буфер

9695 р. / шт

LiYY 4x0.34 Копировать информацию о товаре в буфер

122 р. / м

G1.5-15-8.0 Копировать информацию о товаре в буфер

670 р. / шт

RV30-57 20:1 Копировать информацию о товаре в буфер

6050 р. / шт
Рейтинг покупателей
0
/ 5
Оценок пока нет

Уже приобрели товар? Не забудьте рассказать о его преимуществах и недостатках, чтобы помочь другим покупателям сделать свой выбор. При выборе товара появился вопрос к нашим специалистам? Спросите нас в разделе «Обсуждение».

Оставить свой отзыв
Отзывы о товаре
ST57-100 - шаговый двигатель
Оставить свой отзыв
Есть вопрос о товаре? Мы ответим!
ST57-100 - шаговый двигатель - обсуждение
Задать вопрос
Сергей Р. 3 сентября 2021
В чем разница между Шаговым двигателем ST57-100 и ST57-100D?
Ответ магазина:
Здравствуйте! Индекс D означает двойной вал, т.е. вал в этом ШД находится и спереди и сзади.
Александр 6 апреля 2021
Какая мощность данного двигателя?
Ответ магазина:
Шаговые двигатели не характеризуются такой величиной, как мощность, из-за того, что управление производится драйвером по очень сложным алгоритмам.
Электрические параметры, такие как сопротивление, индуктивность и ток - указаны. Исходя из них, можете прикинуть необходимую мощность блока питания.
Павел 10 сентября 2019
Интересует степень защищенности шаговых двигателей по системе IP. (IP20? IP24? IP68?)
Ответ магазина:
Вообще IP54, но это не значит, что двигатели долго проработают под брызгами, они подвержены коррозии. Возможна поставка моторов в других климатических исполнениях.
