работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30QDKL32*5-SU - Поворотно прижимной цилиндр
QDKL32*5-SU - Поворотно прижимной цилиндр Копировать информацию о товаре в буфер
Диаметр поршня 32 мм, Тип цилиндра с поворотным зажимом, Направление - поворот влево, Угол вращения 90°, Давление 0.15~1.0 МПа
Наличие: есть (обновл. 02.09.2025)
(0)
отзывов: 0
Угол поворота
90°
Максимальное давление
1.5 МПа
Все характеристики
Линейно-поворотный зажим серии QDKL32*5-SU

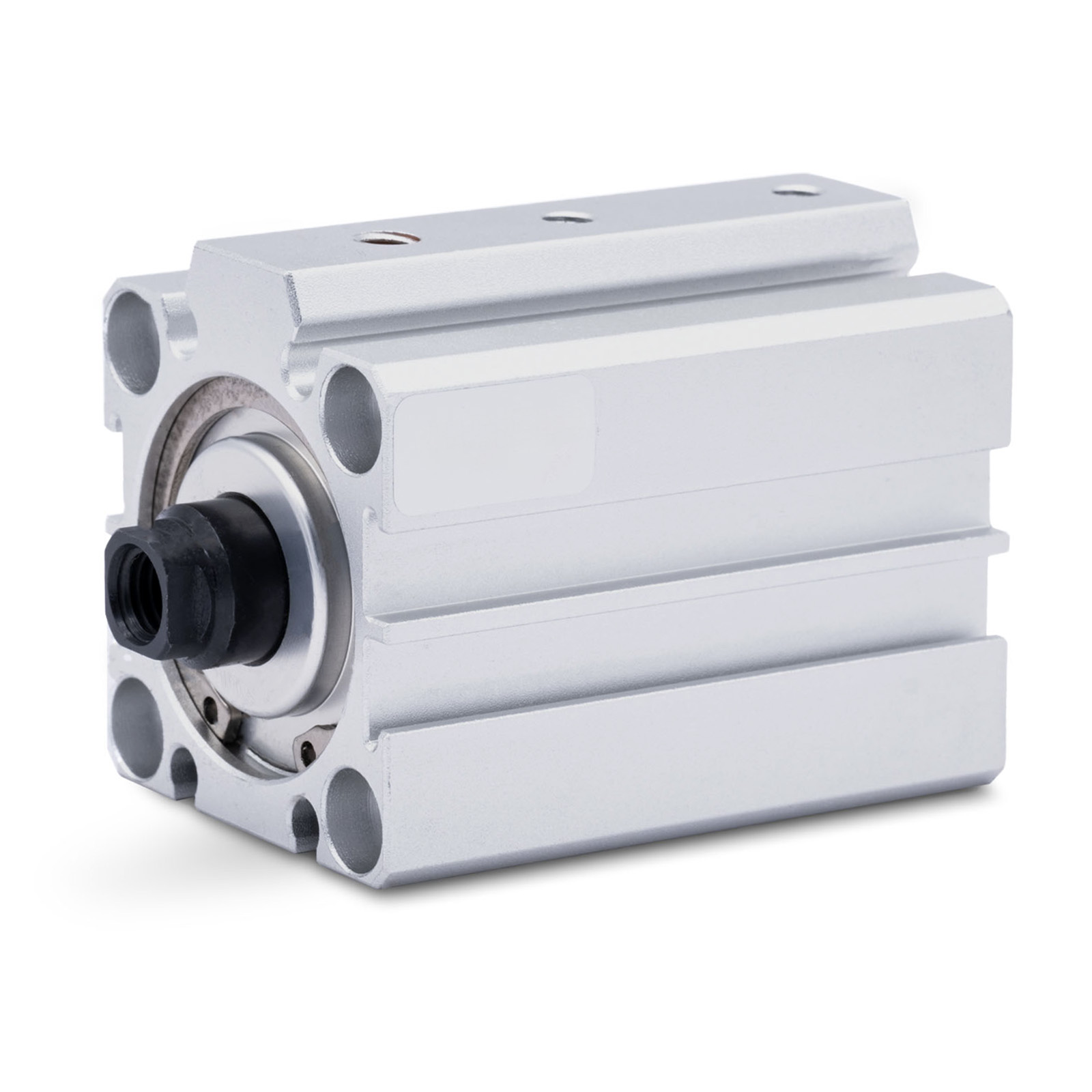

Алюминиевый поворотно прижимной пневмоцилиндр QDKL32*5-SU двойного действия с магнитом. При помощи линейного и поворотного перемещения штока можно легко вставлять и вынимать заготовки.Магнитные датчики для пневмоцилиндров реагируют непосредственно на изменение положения магнитной метки. Они наиболее удобны для контроля положения поршня пневмоцилиндра (покупаются отдельно). Пневмоцилиндр применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ. Цилиндр мал и прост в установке, что позволяет экономить место.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Тип штока | с поворотным зажимом |
| Диаметр поршня | 32 мм |
| Ход | 5 мм |
| Конструкция | двойного действия |
| Направление вращения | поворот влево |
| Угол вращения | 90° |
| Исполнение | с креплением международного стандарта |
| Давление рабочее | 0.15~1.0 МПа |
| Давление максимальное | 1.5 МПа |
| Усилие зажима (при 0.5 МПа) | 319 Н |
| Резьба воздухазаборника | M5x0.8 |
| Резьба на штоке | M8X1.25 |
| Резьбя присоединения | M6X1.0 |
| Рабочая температура | -20~70°C |
| Среда | сжатый воздух |
Чертежи
свернуть
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QDKL32*5-SU | 92 | 17 | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | 28 | 12 | M5x0.8 | 33.5 | 7 | поворот влево | |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
| QDKL20*5-S | 70 | - | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | - | 10 | M5x0.8 | 31.5 | 7 | поворот влево | |
| QDKL25*5-S | 70 | - | 60 | 40 | - | 12 | M8X1.25 | 8 | 10 | 3 | 5.2 | 9 | 5.5 | 28 | M6X1.0 | - | - | M5x0.8 | 31 | 7 | поворот влево | |
| QDKL32*5-S | 75 | - | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | - | 12 | M5x0.8 | 33.5 | 7 | поворот влево | |
| QDKL40*5-S | 80 | - | 70 | 52 | 58.5 | 16 | M8X1.25 | 10 | 10 | 3 | 6.8 | 10.5 | 6.5 | 40 | M8X1.25 | - | - | PT1/8 | 35 | 9 | поворот влево | |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
| QDKR20*5-S | 70 | - | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | - | 10 | M5x0.8 | 31.5 | 7 | поворот вправо | |
| QDKR25*5-S | 70 | - | 60 | 40 | - | 12 | M8X1.25 | 8 | 10 | 3 | 5.2 | 9 | 5.5 | 28 | M6X1.0 | - | - | M5x0.8 | 31 | 7 | поворот вправо | |
| QDKR32*5-S | 75 | - | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | - | 12 | M5x0.8 | 33.5 | 7 | поворот вправо | |
| QDKR40*5-S | 80 | - | 70 | 52 | 58.5 | 16 | M8X1.25 | 10 | 10 | 3 | 6.8 | 10.5 | 6.5 | 40 | M8X1.25 | - | - | PT1/8 | 35 | 9 | поворот вправо | |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
| QDKL20*5-SU | 86.5 | 16.5 | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | 24 | 10 | M5x0.8 | 31.5 | 7 | поворот влево | |
| QDKL25*5-SU | 86.5 | 16.5 | 60 | 40 | - | 12 | M8X1.25 | 8 | 10 | 3 | 5.2 | 9 | 5.5 | 28 | M6X1.0 | 26 | - | M5x0.8 | 31 | 7 | поворот влево | |
| QDKL32*5-SU | 92 | 17 | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | 28 | 12 | M5x0.8 | 33.5 | 7 | поворот влево | |
| QDKL40*5-SU | 98 | 18 | 70 | 52 | 58.5 | 16 | M8X1.25 | 10 | 10 | 3 | 6.8 | 10.5 | 6.5 | 40 | M8X1.25 | 30 | - | PT1/8 | 35 | 9 | поворот влево | |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
| QDKR20*5-SU | 86.5 | 16.5 | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | 24 | 10 | M5x0.8 | 31.5 | 7 | поворот вправо | |
| QDKR25*5-SU | 86.5 | 16.5 | 60 | 40 | - | 12 | M8X1.25 | 8 | 10 | 3 | 5.2 | 9 | 5.5 | 28 | M6X1.0 | 26 | - | M5x0.8 | 31 | 7 | поворот вправо | |
| QDKR32*5-SU | 92 | 17 | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | 28 | 12 | M5x0.8 | 33.5 | 7 | поворот вправо | |
| QDKR40*5-SU | 98 | 18 | 70 | 52 | 58.5 | 16 | M8X1.25 | 10 | 10 | 3 | 6.8 | 10.5 | 6.5 | 40 | M8X1.25 | 30 | - | PT1/8 | 35 | 9 | поворот вправо |
