Артикул:
QDKR20*5-SU

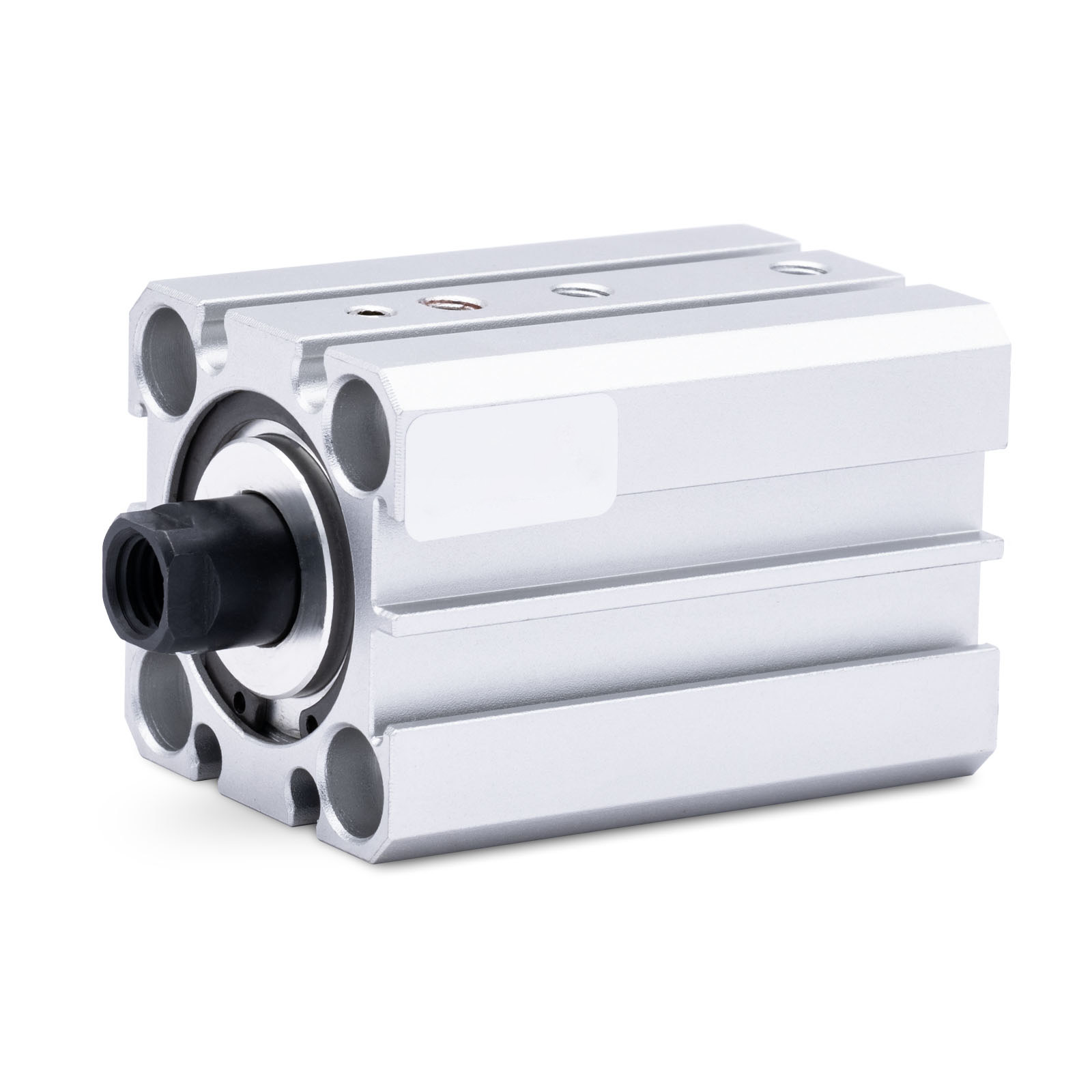

Алюминиевый поворотно прижимной пневмоцилиндр QDKR20*5-SU двойного действия с магнитом. При помощи линейного и поворотного перемещения штока можно легко вставлять и вынимать заготовки.Магнитные датчики для пневмоцилиндров реагируют непосредственно на изменение положения магнитной метки. Они наиболее удобны для контроля положения поршня пневмоцилиндра (покупаются отдельно). Пневмоцилиндр применяется для зажима, закрепления, стопорения, позиционирования механизмов в устройствах промышленной автоматизации и станках с ЧПУ. Цилиндр мал и прост в установке, что позволяет экономить место.
Давление максимальное, МПа
1.5
Диаметр внешний, мм
20
Диаметр внутренний, мм
20
Исполнение
с креплением международного стандарта
Направление
поворот вправо
Конструкция
двойного действия
Резьба
M6X1.0
Рабочая среда
сжатый воздух
Резьба вход.
M5X0.8
Тип
с поворотным зажимом
Температура среды
-20~70°C
Угол
90°
Ход, мм
5
Усилие при 0.5 МПа, Н
80
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Техническая информация
| Параметр | Значение |
|---|---|
| Тип | с поворотным зажимом |
| Конструкция | двойного действия |
| Исполнение | с креплением международного стандарта |
| Направление вращения | поворот вправо |
| Диаметр поршня | 20 мм |
| Ход штока | 5 мм |
| Угол вращения | 90° |
| Давление макс. | 1.5 МПа |
| Усилие зажима (при 0.5 МПа) | 80 Н |
| Резьба на штоке | M6X1.0 |
| Резьбя присоединения | M5X0.8 |
| Рабочая температура | -20~70°C |
| Рабочая среда | сжатый воздух |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QDKR20*5-SU | 86.5 | 16.5 | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | 24 | 10 | M6X1.0 | 31.5 | 7 | поворот вправо | |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
| QDKL20*5-S | 70 | - | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | - | 10 | M6X1.0 | 31.5 | 7 | поворот влево | |
| QDKL25*5-S | 70 | - | 60 | 40 | - | 12 | M8X1.25 | 8 | 10 | 3 | 5.2 | 9 | 5.5 | 28 | M6X1.0 | - | - | M8X1.25 | 31 | 7 | поворот влево | |
| QDKL32*5-S | 75 | - | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | - | 12 | M8X1.25 | 33.5 | 7 | поворот влево | |
| QDKL40*5-S | 80 | - | 70 | 52 | 58.5 | 16 | M8X1.25 | 10 | 10 | 3 | 6.8 | 10.5 | 6.5 | 40 | M8X1.25 | - | - | M8X1.25 | 35 | 9 | поворот влево | |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
| QDKR20*5-S | 70 | - | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | - | 10 | M6X1.0 | 31.5 | 7 | поворот вправо | |
| QDKR25*5-S | 70 | - | 60 | 40 | - | 12 | M8X1.25 | 8 | 10 | 3 | 5.2 | 9 | 5.5 | 28 | M6X1.0 | - | - | M8X1.25 | 31 | 7 | поворот вправо | |
| QDKR32*5-S | 75 | - | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | - | 12 | M8X1.25 | 33.5 | 7 | поворот вправо | |
| QDKR40*5-S | 80 | - | 70 | 52 | 58.5 | 16 | M8X1.25 | 10 | 10 | 3 | 6.8 | 10.5 | 6.5 | 40 | M8X1.25 | - | - | M8X1.25 | 35 | 9 | поворот вправо | |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
| QDKL20*5-SU | 86.5 | 16.5 | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | 24 | 10 | M6X1.0 | 31.5 | 7 | поворот влево | |
| QDKL25*5-SU | 86.5 | 16.5 | 60 | 40 | - | 12 | M8X1.25 | 8 | 10 | 3 | 5.2 | 9 | 5.5 | 28 | M6X1.0 | 26 | - | M8X1.25 | 31 | 7 | поворот влево | |
| QDKL32*5-SU | 92 | 17 | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | 28 | 12 | M8X1.25 | 33.5 | 7 | поворот влево | |
| QDKL40*5-SU | 98 | 18 | 70 | 52 | 58.5 | 16 | M8X1.25 | 10 | 10 | 3 | 6.8 | 10.5 | 6.5 | 40 | M8X1.25 | 30 | - | M8X1.25 | 35 | 9 | поворот влево | |
| Модель | A | AB | AC | B | CA | D | E | EA | F | FA | G | J | JA | JB | K | M | N | P | PA | PB | Направление | |
| QDKR20*5-SU | 86.5 | 16.5 | 60 | 34 | - | 12 | M6X1.0 | 7.5 | 10 | 3 | 4.2 | 7.3 | 4.5 | 24 | M5X0.8 | 24 | 10 | M6X1.0 | 31.5 | 7 | поворот вправо | |
| QDKR25*5-SU | 86.5 | 16.5 | 60 | 40 | - | 12 | M8X1.25 | 8 | 10 | 3 | 5.2 | 9 | 5.5 | 28 | M6X1.0 | 26 | - | M8X1.25 | 31 | 7 | поворот вправо | |
| QDKR32*5-SU | 92 | 17 | 65 | 44.5 | 50 | 14 | M8X1.25 | 10 | 10 | 3 | 5.2 | 9 | 5.5 | 34 | M6X1.0 | 28 | 12 | M8X1.25 | 33.5 | 7 | поворот вправо | |
| QDKR40*5-SU | 98 | 18 | 70 | 52 | 58.5 | 16 | M8X1.25 | 10 | 10 | 3 | 6.8 | 10.5 | 6.5 | 40 | M8X1.25 | 30 | - | M8X1.25 | 35 | 9 | поворот вправо |
