работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30HM20-110C5 - кронштейн двигателя
HM20-110C5 - кронштейн двигателя Копировать информацию о товаре в буфер
Держатель монтажный для двигателя 110 мм, опоры BK20/BF20
Нет в наличии
(0)
отзывов: 0
Опора
BK20
Фланец
110 мм
Все характеристики
Держатель для серво двигателей 110 мм

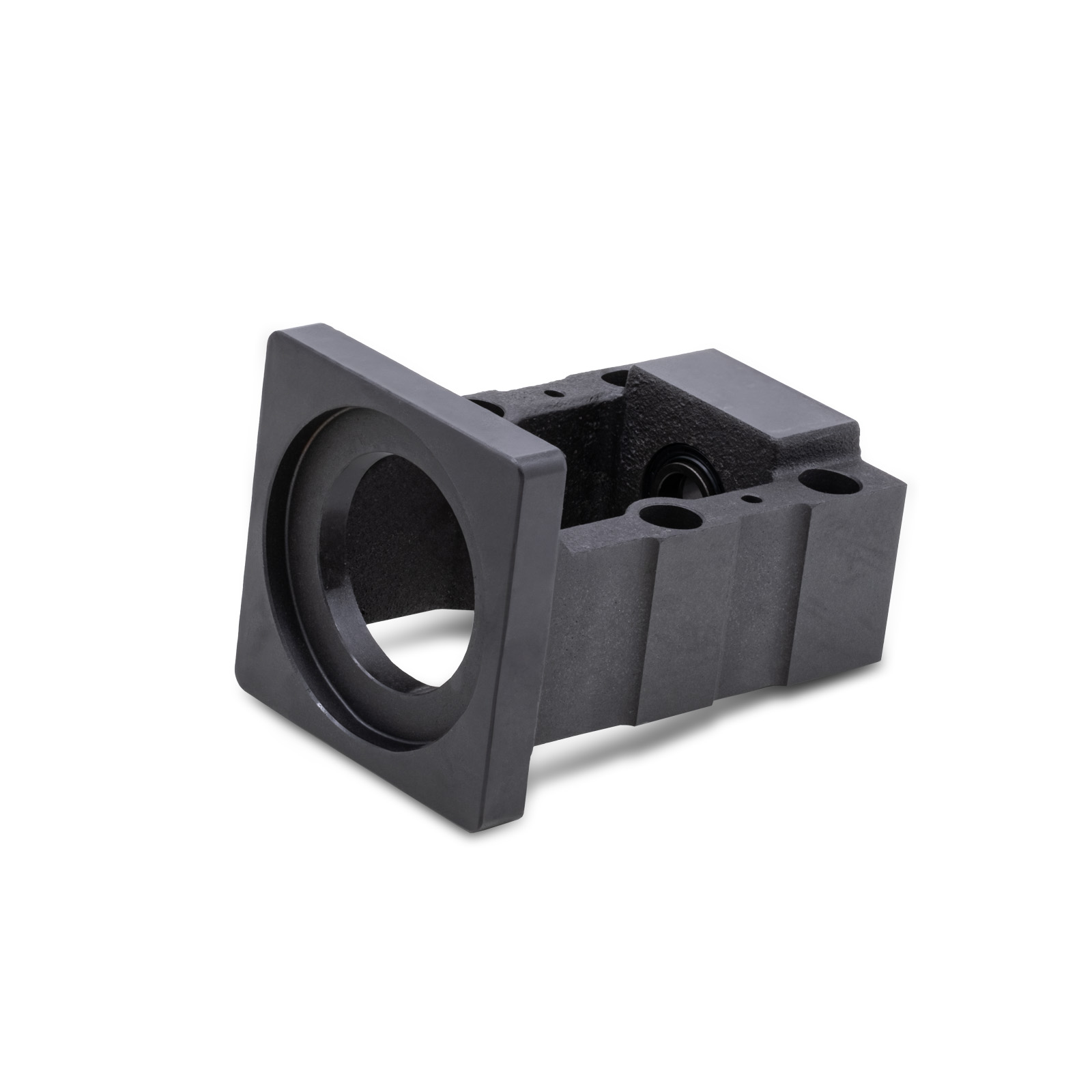

Держатель (кронштейн) HM20-110C5 для для монтажа двигателей с фланцем 110 мм и ходового винта SFU2510/2520. Одна сторона кронштейна соответствует фланцу серводвигателя 110 мм, другая содержит опору c интегрированным радиально-упорным подшипником BK20. Для поддержки другого конца винта подойдет опора BF20.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Фланец двигателя | 110 мм |
| Точность | C5 (JIS) |
| Материал кронштейна | чугун |
| Опора со стороны кронштейна | BK20 |
| Опора другого конца | BF20 |
| Масса | 3.75 кг |
Чертежи
свернуть
| Модель | D1 | D2 | W1 | Y | L | L1 | h | B | P | d1 | H | H1 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM20-110C5 | 95 | 67 | 130 | M8 | 150 | 10 | 34 | 106 | 85 | 20 | 66 | 56 | 64 |
| Модель | D1 | D2 | W1 | Y | L | L1 | h | B | P | d1 | H | H1 | B1 |
| HM10-060C5 | |||||||||||||
| HM12-060C5 | |||||||||||||
| HM15-060C5 | |||||||||||||
| HM20-080C5 | |||||||||||||
| HM20-080C5 | |||||||||||||
| HM20-090C5 | |||||||||||||
| HM20-110C5 | 95 | 67 | 130 | M8 | 150 | 10 | 34 | 106 | 85 | 20 | 66 | 56 | 64 |
| HM20-130C5 | |||||||||||||
| HM20-90C5 | |||||||||||||
| HM25-110C5 | |||||||||||||
| HM25-130C5 | 110 | 85 | 145 | M8 | 165 | 12 | 48 | 140 | 115 | 25 | 80 | 71 | 65 |
| HM25-80C5 | |||||||||||||
| HM30-130C5 | |||||||||||||
| HM40-150C5 | |||||||||||||
| HM40-180C5 |
| Модель | S | Q | Z | E | E1 | E2 | G | F | I | T | T1 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM20-110C5 | 11 | 17 | 12 | 70 | 60 | 30 | 6 | 8 | 21 | 17 | 16 | 50 |
| Модель | S | Q | Z | E | E1 | E2 | G | F | I | T | T1 | N |
| HM10-060C5 | ||||||||||||
| HM12-060C5 | ||||||||||||
| HM15-060C5 | ||||||||||||
| HM20-080C5 | ||||||||||||
| HM20-080C5 | ||||||||||||
| HM20-090C5 | ||||||||||||
| HM20-110C5 | 11 | 17 | 12 | 70 | 60 | 30 | 6 | 8 | 21 | 17 | 16 | 50 |
| HM20-130C5 | ||||||||||||
| HM20-90C5 | ||||||||||||
| HM25-110C5 | ||||||||||||
| HM25-130C5 | 13 | 20 | 10 | 84 | 60 | 30 | 8 | 10 | 18 | 24 | 22 | 60 |
| HM25-80C5 | ||||||||||||
| HM30-130C5 | ||||||||||||
| HM40-150C5 | ||||||||||||
| HM40-180C5 |
