работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30HM15-060C5 - кронштейн двигателя
HM15-060C5 - кронштейн двигателя Копировать информацию о товаре в буфер
Держатель монтажный для серводвигателей 60 мм, опоры BK15/BF15
Наличие: есть (обновл. 09.08.2025)
(0)
отзывов: 0
Опора
BK15
Фланец
60 мм
Все характеристики
Держатель для серводвигателей 60 мм

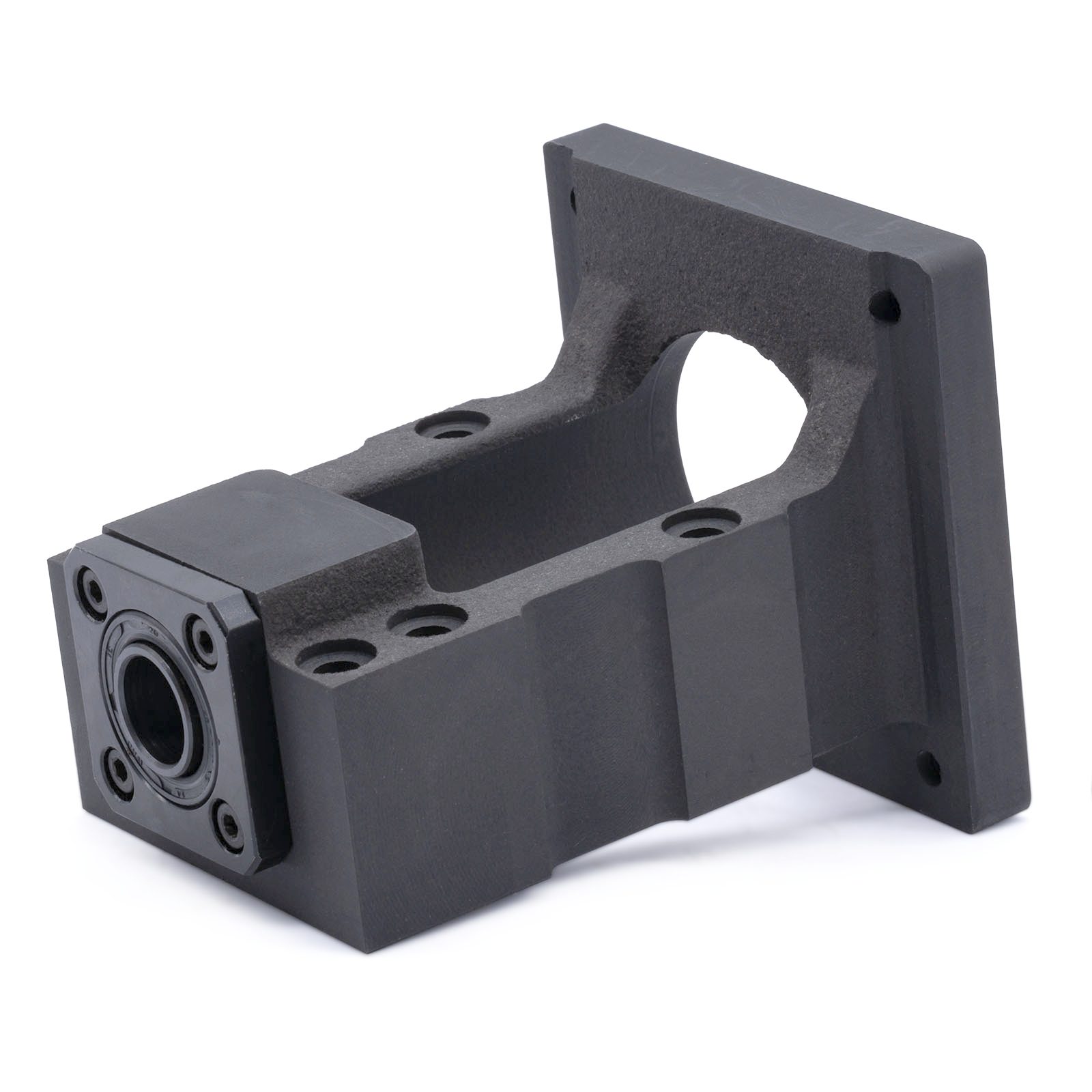

Держатель (кронштейн) HM15-060C5 для монтажа двигателей с фланцем 60 мм и ходового винта . Одна сторона кронштейна подходит для серводвигателей с фланцем 60 мм, другая содержит опору c интегрированным радиально-упорным подшипником BK15. Для поддержки другого конца винта подойдет опора BF15.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Фланец двигателя | 60 мм |
| Точность | C5 (JIS) |
| Материал кронштейна | чугун |
| Опора со стороны кронштейна | BK15 |
| Опора другого конца | BF15 |
| Масса | 1.11 кг |
Чертежи
свернуть
| Модель | D1 | D2 | W1 | Y | L | L1 | h | B | b | b1 | P | P1 | d1 | H | H1 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM15-060C5 | 50 | 42 | 70 | М5 | 88 | 6 | 28 | 64 | 49.5 | 70 | 58 | 54 | 15 | 48 | 33 | 41 |
| Модель | D1 | D2 | W1 | Y | L | L1 | h | B | b | b1 | P | P1 | d1 | H | H1 | B1 |
| HM10-057C5 | 38.1 | 36 | 66.7 | М4 | 84 | 5 | 22 | 60 | 47.2 | 60 | 46 | - | 10 | 41 | 30 | 35 |
| HM10-060C5 | 50 | 36 | 70 | М5 | 84 | 5 | 22 | 60 | 49.49 | 60 | 46 | - | 10 | 41 | 30 | 35 |
| HM12-057C5 | 38.1 | 33 | 66.7 | М4 | 89 | 5 | 25 | 60 | 47.2 | 60 | 46 | - | 12 | 44 | 35 | 34 |
| HM12-060C5 | 50 | 33 | 70 | М5 | 89 | 5 | 25 | 60 | 49.5 | 60 | 46 | - | 12 | 44 | 35 | 34 |
| HM15-060C5 | 50 | 42 | 70 | М5 | 88 | 6 | 28 | 64 | 49.5 | 70 | 58 | 54 | 15 | 48 | 33 | 41 |
| HM15-080C5 | 70 | 47.5 | 90 | M6 | 108 | 6 | 28 | 88 | 63.63 | 70 | 58 | 54 | 15 | 48 | 39 | 41 |
| HM15-086C5 | 73 | 47.5 | 98.2 | M6 | 108 | 6 | 28 | 88 | 69.7 | 70 | 58 | 54 | 15 | 48 | 39 | 41 |
| HM20-090C5 | 80 | 47.5 | 100 | M6 | 108 | 6 | 28 | 88 | 70.71 | 70 | 58 | 54 | 15 | 48 | 39 | 41 |
| HM20-080C5 | 70 | 58 | 90 | M6 | 131 | 8 | 34 | 90 | 63.6 | 95 | 75 | - | 20 | 60 | 50 | 52 |
| HM20-086C5 | 73 | 58 | 98.4 | M6 | 150 | 7 | 34 | 90 | 69.6 | 95 | 75 | - | 20 | 60 | 50 | 52 |
| HM20-90C5 | 80 | 58 | 100 | M6 | 150 | 7 | 34 | 90 | 70.71 | 95 | 75 | - | 2 | 60 | 50 | 52 |
| HM20-110C5 | 95 | 71 | 130 | M8 | 150 | 10 | 34 | 106 | 91.92 | 106 | 85 | - | 20 | 66 | 56 | 64 |
| HM20-130C5 | 110 | 70 | 145 | M8 | 150 | 10 | 34 | 130 | 102.53 | 106 | 85 | - | 20 | 66 | 56 | 64 |
| HM25-80C5 | 70 | 67 | 90 | M6 | 151 | 10 | 48 | 110 | 63.63 | 106 | 85 | - | 25 | 80 | 70 | 63 |
| HM25-110C5 | 95 | 70 | 130 | M8 | 151 | 12 | 48 | 90 | 91.92 | 106 | 85 | - | 25 | 83 | 70 | 63 |
| HM25-130C5 | 110 | 90 | 145 | M8 | 165 | 12 | 48 | 140 | 102.54 | 140 | 115 | - | 25 | 80 | 71 | 65 |
| HM30-130C5 | 110 | 90 | 145 | M8 | 170 | 14 | 51 | 140 | 102.53 | 134 | 110 | - | 30 | 89 | 68 | 77 |
| HM40-150C5 | - | M12 | 223 | 18.2 | 60 | 180 | 150 | 130 | 40 | |||||||
| HM40-180C5 | 114.3 | - | 200 | M12 | 223 | 18.2 | 60 | 180 | 141.42 | 180 | 150 | 130 | 40 | 110 | 80 |
| Модель | S | Q | Z | E | E1 | E2 | E3 | G | F | I | T |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HM15-060C5 | 6.7 | 11 | 2 | 6 | 15 | 45 | - | - | 6 | 2 | 9 |
| Модель | S | Q | Z | E | E1 | E2 | E3 | G | F | I | T |
| HM10-057C5 | 6.7 | 11 | 2 | 10 | 45 | - | - | - | 5 | 7 | 10 |
| HM10-060C5 | 6.7 | 11 | 2 | 10 | 45 | - | - | - | 5 | 7 | 10 |
| HM12-057C5 | 6.7 | 11 | 2 | 6 | 13 | 30 | - | - | 6 | 5.5 | 12 |
| HM12-060C5 | 6.7 | 11 | 2 | 6 | 13 | 30 | - | - | 6 | 5.5 | 12 |
| HM15-060C5 | 6.7 | 11 | 2 | 6 | 15 | 45 | - | - | 6 | 2 | 9 |
| HM15-080C5 | 6.7 | 11 | 2 | 6 | 15 | 45 | - | - | 6 | 2 | 11 |
| HM15-086C5 | 6.7 | 11 | 1 | 6 | 15 | 45 | - | - | 6 | 1.6 | 11 |
| HM20-090C5 | 6.7 | 11 | 1 | 6 | 15 | 45 | - | - | 6 | 1.6 | 11 |
| HM20-080C5 | 9.1 | 17 | 10 | 15 | 25 | 25 | - | 6 | 6 | 12 | 13 |
| HM20-086C5 | 9.1 | 17 | 10 | 15 | 25 | 25 | - | 6 | 6 | 12 | 13 |
| HM20-90C5 | 9.1 | 17 | 10 | 15 | 25 | 25 | - | 6 | 6 | 12 | 13 |
| HM20-110C5 | 11.1 | 17 | 12 | 21 | 30 | 30 | - | 6 | 8 | 22 | 16 |
| HM20-130C5 | 11.1 | 17 | 12 | 21 | 30 | 30 | - | 6 | 10 | 33 | 19 |
| HM25-80C5 | 11.1 | 17 | 12 | 19 | 30 | 30 | - | 6 | 8 | 12 | 16 |
| HM25-110C5 | 11.1 | 17 | 12 | 19 | 30 | 30 | - | 6 | 8 | 10 | 16 |
| HM25-130C5 | 13 | 20 | 12 | 21 | 30 | 30 | - | 8 | 10 | 18 | 20.5 |
| HM30-130C5 | 13 | 21 | 20 | 20 | 49.9 | 30.1 | - | 8 | 10 | 14 | 20 |
| HM40-150C5 | 17 | 26 | 18 | 14 | 33 | 50 | 40 | 8 | - | 25 | |
| HM40-180C5 | 17 | 26 | 18 | 14 | 33 | 50 | 40 | 8 | - | 25 |
