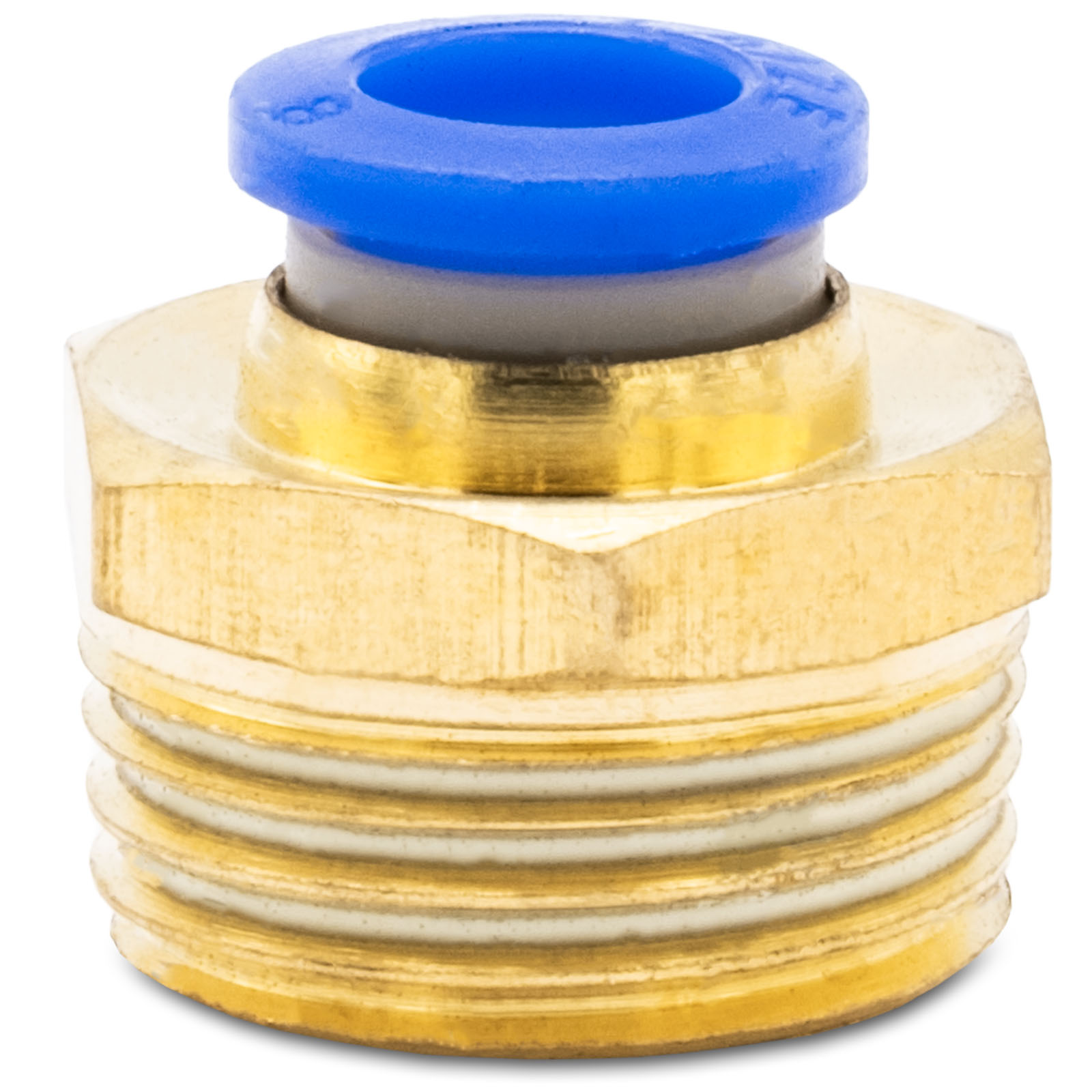

PC8-04 - фитинг пневматический цанговый Копировать информацию о товаре в буфер
Фитинг прямой ввертный, цанговый, ⌀ трубок 8 мм мм, макс. давление 1.32 МПа
Наличие: есть (обновл. 16.12.2024)
Фитинг(штуцер) пневматический цанговый, прямой, с шестигранником под ключ, резьба 1/2" коническая. Для мягких трубок диаметром 8 мм.
Материал: корпус - пластик, внутренние детали - латунь.
Тип соединения: нажимной быстроразъемный (цанговый)
Рабочая среда: воздух, вакуум
Рабочее давление: 1.0 МПа
Максимальное давление: 1.2 МПа
Работоспособны при t° от -20°С до +60°С
Применяется для труб: полиуретан/нейлон
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип фиксации | цанговый |
| Вид | фитинг |
| Форм-фактор | прямой ввертный |
| Рабочая среда | сжатый очищенный воздух, вакуум |
| Диаметр трубок | 8 мм |
| Давление рабочее | 1 МПа |
| Давление максимальное | 1.32 МПа |
| Рабочее отрицательное давление | - 99.99...0 кПа (-750...0 мм.рт.ст.) |
| Температура среды | -5..+50°C |
| Подсоединяемые трубки | трубки полиуретановые, нейлоновые |
| Резьба | 1/2" коническая |
Чертежи
| Модель | d | M | D |
|---|---|---|---|
| PC8-04 | 8 мм | R 1/2" коническая | 14 мм |
| Модель | d | M | D |
| PC4-01 | 4 мм | R 1/8" коническая | 10 мм |
| PC4-M5 | 4 мм | M5 | 10 мм |
| PC4-M6 | 4 мм | M6 | 10 мм |
| PC6-M5 | 6 мм | M5 | 12 мм |
| PC6-01 | 6 мм | R 1/8" коническая | 12 мм |
| PC6-02 | 6 мм | R 1/4" коническая | 12 мм |
| PC6-03 | 6 мм | R 3/8" коническая | 12 мм |
| PC6-04 | 6 мм | R 1/2" коническая | 12 мм |
| PC8-01 | 8 мм | R 1/8" коническая | 14 мм |
| PC8-02 | 8 мм | R 1/4" коническая | 14 мм |
| PC8-03 | 8 мм | R 3/8" коническая | 14 мм |
| PC8-04 | 8 мм | R 1/2" коническая | 14 мм |
| PC10-01 | 10 мм | R 1/8" коническая | 17,5 мм |
| PC10-02 | 10 мм | R 1/4" коническая | 17,5 мм |
| PC10-03 | 10 мм | R 3/8" коническая | 17,5 мм |
| PC10-04 | 10 мм | R 1/2" коническая | 17,5 мм |
| PC12-01 | 12 мм | R 1/8" коническая | 19,5 мм |
| PC12-02 | 12 мм | R 1/4" коническая | 19,5 мм |
| PC12-03 | 12 мм | R 3/8" коническая | 19,5 мм |
| PC12-04 | 12 мм | R 1/2" коническая | 19,5 мм |
| PC16-04 | 16 мм | R 1/2" коническая |
