PC12-04 - фитинг пневматический Копировать информацию о товаре в буфер
Резьба 1/2", внутренний диаметр 12 мм

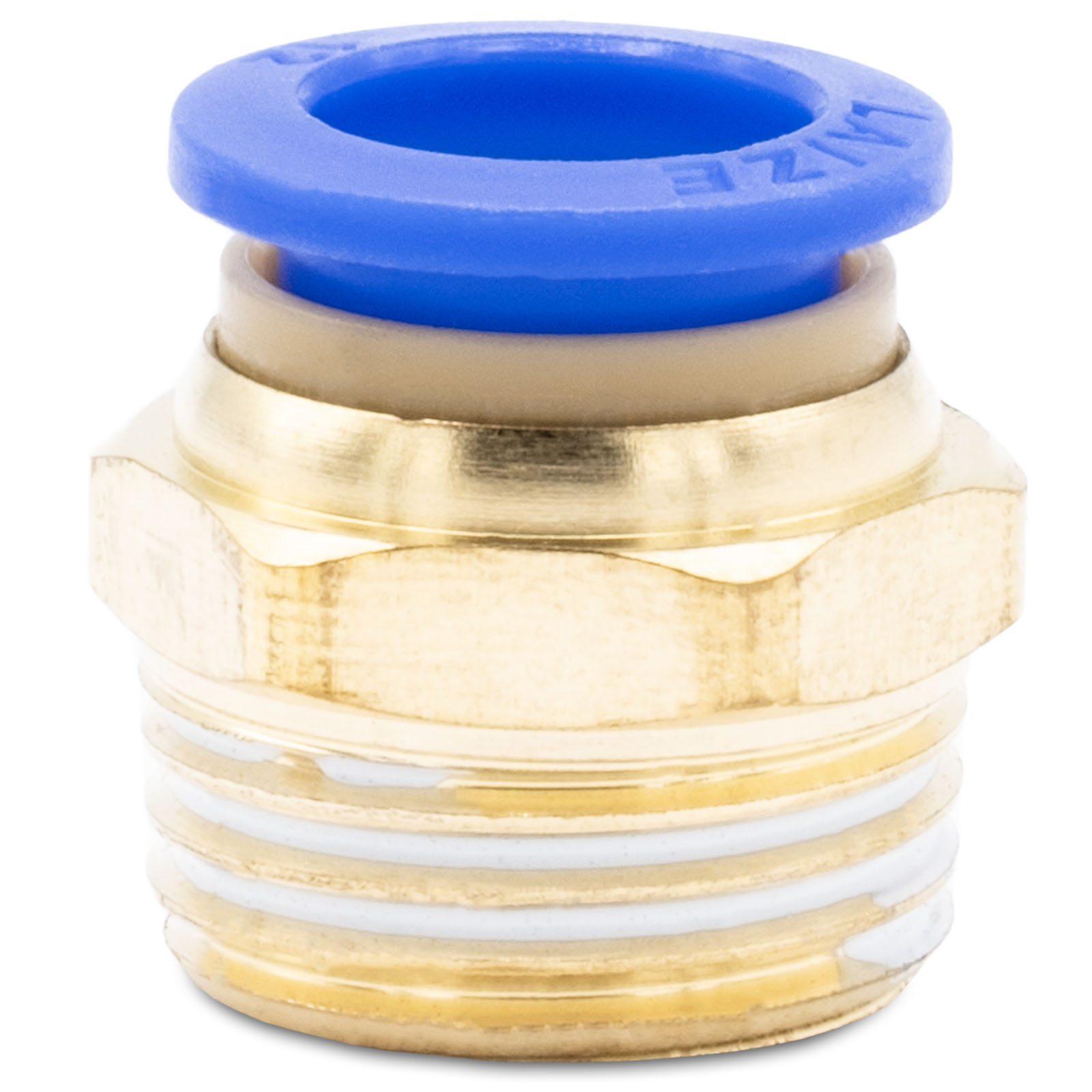

Фитинг(штуцер) пневматический цанговый, прямой, с шестигранником под ключ, резьба 1/2". Для мягких трубок диаметром 12 мм.
Материал: корпус - пластик, внутренние детали - латунь.
Тип соединения: нажимной быстроразъемный (цанговый)
Рабочая среда: воздух, вакуум
Рабочее давление: 1.0 МПа
Максимальное давление: 1.2 МПа
Работоспособны при t° от -20°С до +60°С
Применяется для труб: полиуретан/нейлон
Является аналогом товаров других производителей: Festo QS-1/2-12-20
Технические характеристики
Параметр | Значение |
---|---|
Вид | прямой фитинг |
Форм-фактор | прямой |
Рабочая среда | сжатый очищенный воздух, вакуум |
Давление рабочее | 1 МПа |
Температура среды | -5..+50°C |
Подсоединяемые трубки | трубки полиуретановые, нейлоновые |
Диаметр трубок | 12 мм |
Резьба | 1/2" |
Чертежи
Модель | d | M | D |
---|---|---|---|
PC4-01 | 4 мм | R 1/8" коническая | 10 мм |
PC4-M5 | 4 мм | M5 | 10 мм |
PC4-M6 | 4 мм | M6 | 10 мм |
PC6-M5 | 6 мм | M5 | 12 мм |
PC6-01 (1/8") | 6 мм | R 1/8" коническая | 12 мм |
PC6-02 | 6 мм | R 1/4" коническая | 12 мм |
PC6-03 | 6 мм | R 3/8" коническая | 12 мм |
PC6-04 | 6 мм | R 1/2" коническая | 12 мм |
PC8-01 | 8 мм | R 1/8" коническая | 14 мм |
PC8-02 | 8 мм | R 1/4" коническая | 14 мм |
PC8-03 | 8 мм | R 3/8" коническая | 14 мм |
PC8-04 | 8 мм | R 1/2" коническая | 14 мм |
PC10-01 | 10 мм | R 1/8" коническая | 17,5 мм |
PC10-02 | 10 мм | R 1/4" коническая | 17,5 мм |
PC10-03 | 10 мм | R 3/8" коническая | 17,5 мм |
PC10-04 | 10 мм | R 1/2" коническая | 17,5 мм |
PC12-01 | 12 мм | R 1/8" коническая | 19,5 мм |
PC12-02 | 12 мм | R 1/4" коническая | 19,5 мм |
PC12-03 | 12 мм | R 3/8" коническая | 19,5 мм |
PC12-04 | 12 мм | R 1/2" коническая | 19,5 мм |
PC16-04 | 16 мм | R 1/2" коническая |
