работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30CS3E-D503 - драйвер шагового двигателя Leadshine

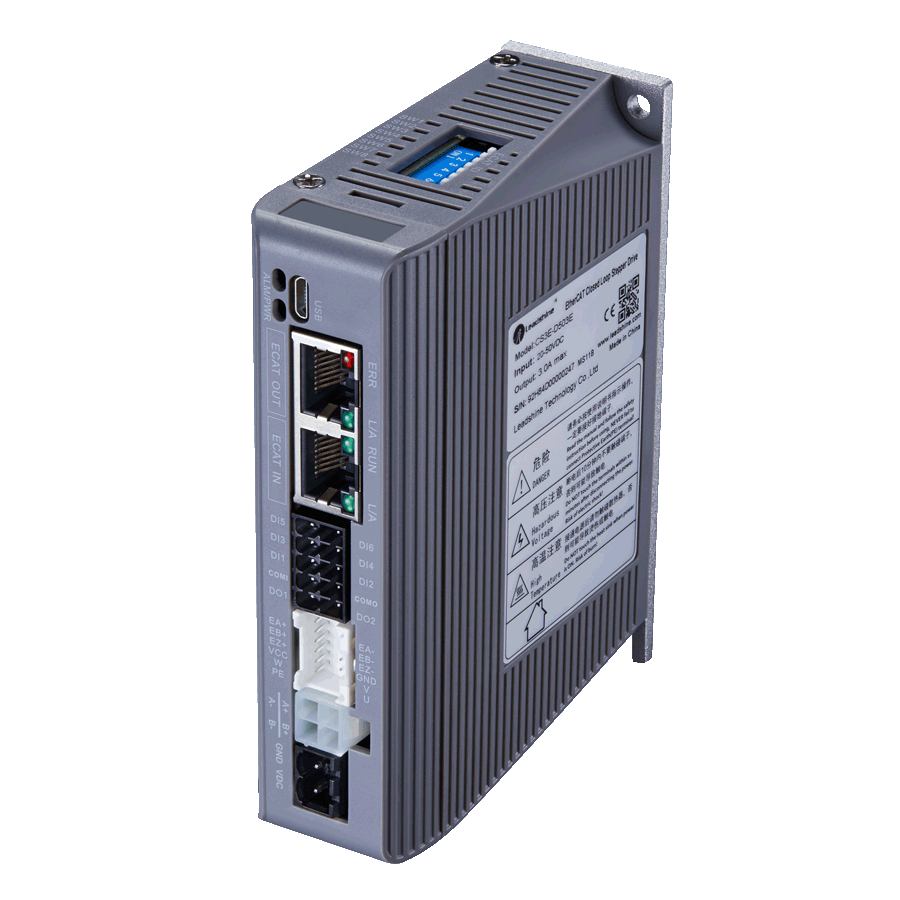

CS3E-D503 - драйвер шагового двигателя Leadshine Копировать информацию о товаре в буфер
Цифровой блок управления ШД Leadshine, 20..50 В, 3.0 А
Нет в наличии
(0)
отзывов: 0
Напряжение
20..50 В
Ток
3.0 А
Тип
2х-фазный ШД
Ток, I
2.2 А
Управление|
EtherCAT
Все характеристики
Цифровой настраиваемый драйвер шагового двигателя
Leadshine серии EM3E поддерживают режимы управления CANopen over EtherCAT (CoE) и CiA 402, включая Profie Position (PP), Profie Veiosity (PV), Homing (HM) и Cyciic Synchronous Position (CSP). Поддерживается работа с большинством EtherCAT контроллеров и ПЛК таких брендов, как Leadshine, Beckhoff, Omron и других. Серия EM3E отличается повышенной надежностью, сверхнизким уровнем шума и наличием функции подавления резонанса на малых скоростях.Особенности:
• Подходит для шаговых двигателей NEMA
• Поддержка нескольких режимов работы: Profie Position (PP), Profie Veiosity (PV),
Homing (HM) и Cyciic Synchronous Position (CSP);
• Режим управления CANopen over EtherCAT (CoE) с полной поддержкой CiA 402, 100
Мб/с полный дуплекс;
• 5 цифровых входов, 2 оптоизолированных цифровых выхода, включая выходы
ошибки и тормоза
• Обеспечение низкого уровня шума и вибрации, плавности перемещений;
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Подходящие двигатели | 2х-фазный ШД |
| Ток, I | 2.2 А |
| Ток пиковый | 3.0 А |
| Напряжение, U | 20..50 В |
| Управление | EtherCAT |
| Частота импульсов | 500 / 10 кГц |
| Микрошаг | до 1/512 |
| Доп. функции | подавление резонанса шд автоматическая подстройка драйвера под двигатель Определение срыва Оптоизолированные входы и выходы |
| Защиты | от неправильного подключения фаз от срыва двигателя от КЗ от превышения напряжения |
| Число осей | 1 |
| Габаритные размеры | 118×90.4×34 мм |
| Серия | CS3E |
| Температура среды | 0..+50°C |
| Влажность среды | 10..90% |
| Количество входов | 7 |
| Количество выходов | 7 |
| Напряжение входов | 12..24 В |
