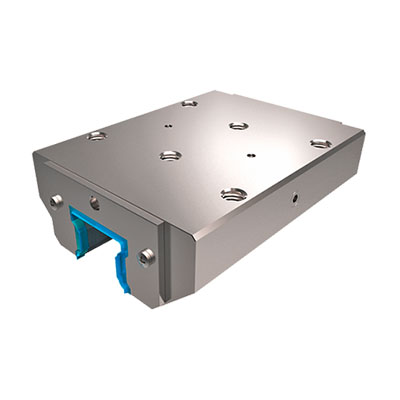

CH65R-AN - зажим для рельса Копировать информацию о товаре в буфер
Фиксирующий зажим для роликового рельса 65 мм, с пневматическим приводом - при подаче давления штоки фиксатора сжимают(или освобождают, в зависимости от типа) рельс с боков, жестко фиксируя конструкцию от осевого перемещения.
Под заказ
(0)
отзывов: 0
Тип зажима
нормально разомкнутый (NO)
Типоразмер направляющей
65 мм
Усилие страгивания
22700 Н / 15 МПа
Все характеристики
Фиксатор профильного роликового рельса пневматический
Зажим для профильного роликового рельса, принцип действия - расклинивание. До подачи давления жидкости клин-штоки тормоза задвинуты, тормоз не касается направляющей. При подаче давления клин-штоки выдвигаются из зажима, заклинивая рельс, т.е. тормоз является "нормально разомкнутым".Благодаря специальному дизайну, зажим и разжим происходит плавно, без ударов по рельсу. Модуль удобно ставится непосредственно на подвижную часть станка - рабочий стол, монтажную плиту - и служит для исключения сдвига подвижного блока в те моменты, когда это необходимо.
Тормоза серии CH отличаются малыми габаритами, подходят для наиболее распространенных роликовых профильных направляющих качения, таких как RGR Hiwin, GZB Yigong и т.п.
Функция торможения движущегося блока не поддерживается, данная серия служит только для фиксации неподвижной каретки.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Рабочее давление | 3..16 МПа |
| Линейное усилие удержания (/с пневмоусилением) | 22700 Н / 15 МПа |
| Скорость срабатывания | <0.04 с |
| Тип зажима | нормально разомкнутый (NO) |
| Температура среды | 0..+70°C |
| Рабочая среда | масло |
| Расход рабочей среды | 0.004 л/ч |
Чертежи
свернуть
| Модель | H | H2 | A | B | J1 | J2 | J3 | L | L1 | M | L2 | L3 | G | E |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CH35R-EA | 48 | 6.5 | 100 | 34 | 82 | 62 | 52 | 134 | 120 | M10 | 13 | 7.4 | G1/8 | 13 |
| CH35R-AN | 55 | 6.5 | 70 | 34 | 50 | 72 | 72 | 134 | 120 | M8 | 12 | 12 | G1/8 | 13 |
| CH45R-EA | 60 | 9 | 120 | 45 | 100 | 80 | 60 | 169 | 155 | M12 | 15 | 10 | G1/8 | 15 |
| CH45R-AN | 70 | 9 | 86 | 45 | 60 | 80 | 80 | 169 | 155 | M10 | 18 | 18 | G1/8 | 15 |
| CH55R-EA | 70 | 10 | 140 | 53 | 116 | 95 | 70 | 198 | 184 | M4 | 18 | 16.8 | G1/8 | 17 |
| CH55R-AN | 80 | 10 | 100 | 53 | 75 | 95 | 95 | 198 | 184 | M12 | 18 | 18 | G1/8 | 17 |
| CH65R-EA | 90 | 13 | 170 | 63 | 146 | 110 | 82 | 241 | 227 | M16 | 23 | 16.5 | G1/4 | 20 |
| CH65R-AN | 90 | 13 | 126 | 63 | 76 | 120 | 120 | 241 | 227 | M16 | 20 | 20 | G1/4 | 20 |
