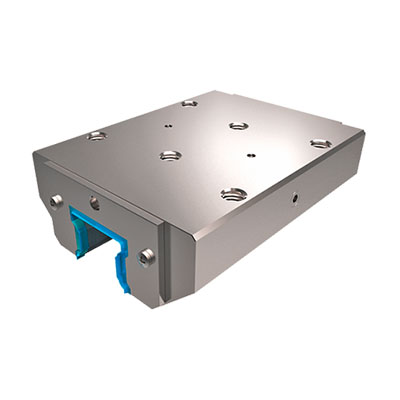

CH55R-AN - зажим для рельса

CH55R-AN - зажим для рельса Копировать информацию о товаре в буфер

Фиксирующий зажим для роликового рельса 55 мм, с пневматическим приводом - при подаче давления штоки фиксатора сжимают(или освобождают, в зависимости от типа) рельс с боков, жестко фиксируя конструкцию от осевого перемещения.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Тип зажима
нормально разомкнутый (NO)
Типоразмер направляющей
55 мм
Усилие страгивания
15000 Н / 15 МПа
Все характеристики
(0)
отзывов: 0
Цена по запросу

Фиксатор профильного роликового рельса пневматический

Зажим для профильного роликового рельса, принцип действия - расклинивание. До подачи давления жидкости клин-штоки тормоза задвинуты, тормоз не касается направляющей. При подаче давления клин-штоки выдвигаются из зажима, заклинивая рельс, т.е. тормоз является "нормально разомкнутым".
Благодаря специальному дизайну, зажим и разжим происходит плавно, без ударов по рельсу. Модуль удобно ставится непосредственно на подвижную часть станка - рабочий стол, монтажную плиту - и служит для исключения сдвига подвижного блока в те моменты, когда это необходимо.
Тормоза серии CH отличаются малыми габаритами, подходят для наиболее распространенных роликовых профильных направляющих качения, таких как RGR Hiwin, GZB Yigong и т.п.
Функция торможения движущегося блока не поддерживается, данная серия служит только для фиксации неподвижной каретки.

Технические характеристики

ПараметрЗначение
Рабочее давление3..16 МПа
Линейное усилие удержания (/с пневмоусилением)15000 Н / 15 МПа
Скорость срабатывания<0.04 с
Тип зажиманормально разомкнутый (NO)
Температура среды0..+70°C
Рабочая средамасло
Расход рабочей среды0.003 л/ч

Чертежи

свернуть
Чертеж для CH55R-AN

МодельHH2ABJ1J2J3LL1ML2L3GE
CH35R-EA 486.510034826252134120M10137.4G1/813
CH35R-AN 556.57034507272134120M81212G1/813
CH45R-EA 609120451008060169155M121510G1/815
CH45R-AN 7098645608080169155M101818G1/815
CH55R-EA 7010140531169570198184M41816.8G1/817
CH55R-AN 801010053759595198184M121818G1/817
CH65R-EA 90131706314611082241227M162316.5G1/420
CH65R-AN 90131266376120120241227M162020G1/420
