работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30CFC-20x25-6x6 - муфта кулачковая, виброгасящая

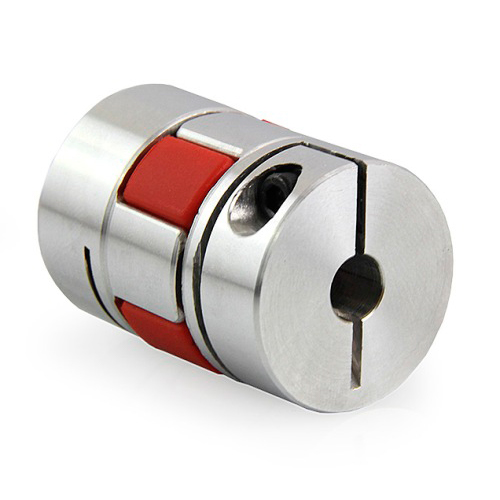

CFC-20x25-6x6 - муфта кулачковая, виброгасящая Копировать информацию о товаре в буфер
Муфта кулачковая, с гасящей вибрации полиуретановой вставкой. Соединяемые диаметры 6x6 мм.
Наличие: ожидается 13.01.2025
(0)
отзывов: 0
Длина
25 мм
Диаметр
20 мм
Материал
6063-T5
Момент крутящий, max.
5 Нм
Все характеристики
Виброгасящая кулачковая муфта с эластомерной вставкой-звездочкой,
Муфта с эластичной полиуретановой вставкой, соединительные диаметры 6x6 мм. Применяется в приводах станков для соединения валов и беззазорной передачи крутящего момента. Упругие разъемные муфты серии CFC удачно сочетают в себе жесткость на кручение и способность поглощать вибрации.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Соединямый диаметр #1, мм | 6 |
| Соединямый диаметр #2, мм | 6 |
| Крутящий момент (номинальный) | |
| Крутящий момент (макс.) | 5 Нм |
| Макс. угол между валами | 1° |
| Радиальное смещение валов | 0.2 мм |
| Скорость вращения(макс.) | 10000 об/мин |
| Обработка поверхности | оксидирование |
| Момент инерции, кг*м2 | 1.0x10-6 |
| Материал | 6063-T5 |
| Жесткость на кручение | 50 Нм/рад |
Чертежи
свернуть
| Модель | A | D | D1 | D2 | Винты стяжные |
|---|---|---|---|---|---|
| CFC-20x25-5x6 | 25 мм | 20 мм | 5 | 6 | 2-М3x10 |
| CFC-20x25-6x6 | 25 мм | 20 мм | 6 | 6 | |
| CFC-20x25-6.35x6 | 25 мм | 20 мм | 6.35 | 6 | 2-М3x10 |
| CFC-20x25-6.35x10 | 25 мм | 20 мм | 6.35 | 10 | 2-М3x10 |
| CFC-20x25-6.35x8 | 25 мм | 20 мм | 6.35 | 8 | 2-М3x10 |
| CFC-20x25-8x10 | 25 мм | 20 мм | 8 | 10 | 2-М3x10 |
| CFC-20x25-8x8 | 25 мм | 20 мм | 8 | 8 | 2-М3x10 |
| CFC-25x30-8x10 | 30 мм | 25 мм | 8 | 10 | 2-М4x12 |
| CFC-30x35-8х12.7 | 35 мм | 30 мм | 8 | 12.7 | 2-М4x14 |
| CFC-20x25-10x10 | 25 мм | 20 мм | 8 | 8 | 2-М3x10 |
| CFC-30x35-10x12.7 | 35 мм | 30 мм | 10 | 12.7 | 2-М4x14 |
| CFC-30x35-10x14 | 35 мм | 30 мм | 10 | 14 | 2-М4x14 |
| CFC-30x35-10x16 | 35 мм | 30 мм | 10 | 16 | 2-М4x14 |
| CFC-30x35-12x12.7 | 35 мм | 30 мм | 12 | 12.7 | 2-М4x14 |
| CFC-30x35-12x14 | 35 мм | 30 мм | 12 | 14 | 2-М4x14 |
| CFC-30x35-14x14 | 35 мм | 30 мм | 14 | 14 | 2-М4x14 |
Доп. характеристики
| Модель | Макс. момент | Макс. радиальное отклонение | Макс. несоосность | Скорость вращения | Момент инерции | Жесткость на кручение, Нм/рад |
|---|---|---|---|---|---|---|
| CFC-20x25-5x6 | 5 Нм | 0.2 мм | 1° | 10000 об/мин | 1.0x10-6 | 50 |
| CFC-20x25-6x6 | 5 Нм | 0.2 мм | 1° | 10000 об/мин | 1.0x10-6 | 50 |
| CFC-20x25-6.35x6 | 5 Нм | 0.2 мм | 1° | 10000 об/мин | 1.0x10-6 | 50 |
| CFC-20x25-6.35x10 | 5 Нм | 0.2 мм | 1° | 10000 об/мин | 1.0x10-6 | 50 |
| CFC-20x25-6.35x8 | 5 Нм | 0.2 мм | 1° | 10000 об/мин | 1.0x10-6 | 50 |
| CFC-20x25-8x10 | 5 Нм | 0.2 мм | 1° | 10000 об/мин | 1.0x10-6 | 50 |
| CFC-20x25-8x8 | 5 Нм | 0.2 мм | 1° | 10000 об/мин | 1.0x10-6 | 50 |
| CFC-25x30-8x10 | 10 Нм | 0.2 мм | 1° | 10000 об/мин | 1.2x10-6 | 90 |
| CFC-30x35-8х12.7 | 12.5 Нм | 0.2 мм | 1° | 10000 об/мин | 6.2x10-6 | 123 |
| CFC-20x25-10x10 | 5 Нм | 0.2 мм | 1° | 10000 об/мин | 1.0x10-6 | |
| CFC-30x35-10x12.7 | 12.5 Нм | 0.2 мм | 1° | 10000 об/мин | 6.2x10-6 | 123 |
| CFC-30x35-10x14 | 12.5 Нм | 0.2 мм | 1° | 10000 об/мин | 6.2x10-6 | 123 |
| CFC-30x35-10x16 | 12.5 Нм | 0.2 мм | 1° | 10000 об/мин | 6.2x10-6 | 123 |
| CFC-30x35-12x12.7 | 12.5 Нм | 0.2 мм | 1° | 10000 об/мин | 6.2x10-6 | 123 |
| CFC-30x35-12x14 | 12.5 Нм | 0.2 мм | 1° | 10000 об/мин | 6.2x10-6 | 123 |
| CFC-30x35-14x14 | 12.5 Нм | 0.2 мм | 1° | 10000 об/мин | 6.2x10-6 | 123 |
